Anschluss
.
(A
S.
21)
(A
S.
21)
(A
S.
21)
(A S. 23)
(A
S.
22)
(TK-C9510E)
Monitor
(TK-C9511EG)
An AC 220 V -
AC 240 V-Ausgang
An AC 24 V- oder
DC 12 V-Spannungsquelle
An externes Gerät
anschließen
(z. B. Sensor)
An Fernbedienungsgerät
anschließen, etc.

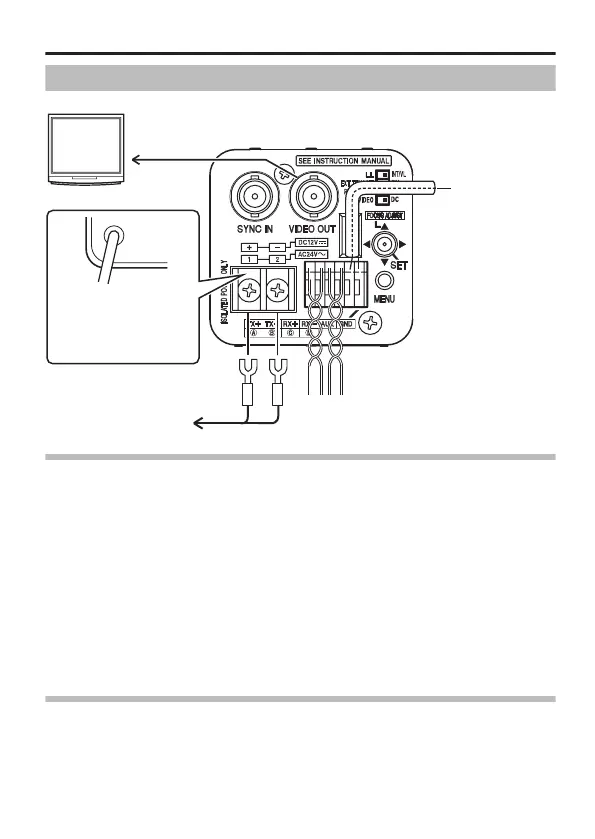

Kontrollsignalanschluss
v
Für Systeme, die die RM-P2580 verwenden, verwenden Sie zur Verbindung ein
Kontrollsignalkabel.
v
Es wird ein vieradriges (zwei Paare) verdrilltes Kabel mit einem
Leitungsdurchmesser von mindestens 0,65 mm und einer charakteristischen
Impedanz von 110 K empfohlen.
v
Verbinden Sie die Kabel mit den TX+/TX-Signalen, um ein Paar zu schaffen, und
mit den RX+/RX-Signalen für ein weiteres Paar.
v
Der maximale Verbindungsabstand zur RM-P2580 beträgt 1200 m.
(Die RM-P2580 ermöglicht die Verbindung mehrerer Kameras (bis zu 16 Geräten)
mit einem Kabelpaar. In diesem Fall darf die Gesamtkabellänge 1200 m nicht
überschreiten. Voranstehendes gilt für Fälle, in denen der Leitungswiderstand des
Kabels 100 K oder weniger und die charakteristische Impedanz 110 K beträgt.)
Monitoranschluss
Schließen Sie den Monitor mithilfe eines Koaxialkabels (BNC) mit 75 K wie RG-59
oder RG-11 an.
Anschluss/Installation
D-21
