Conexión
.
(A
p.
19)
(A
p.
19)
(A
p.
19)
(A p. 21)
(A
p.
20)

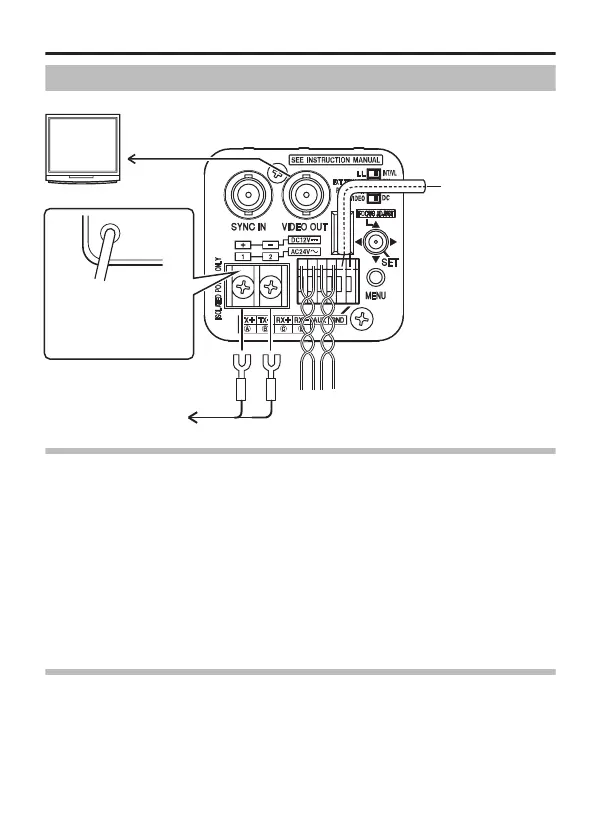

(TK-C9510E)
Monitor
(TK-C9511EG)
A salida de 220 V o 240 V
de CA
A fuente de alimentación
de 24 V de CA ó 12 V de CC
Conexión a un
dispositivo externo
(por ejemplo, un sensor)
Conexión a una unidad
de control remoto, etc.
Conexión de señales de control
v
En los sistemas que utilizan la unidad RM-P2580, realice la conexión con un
cable de señal de control.
v
Se recomienda utilizar un cable de par trenzado (dos pares) de dos conductores
con un diámetro de conductor de al menos 0,65 mm y una impedancia
característica de 110 K.
v
Conecte los cables de manera que las señales TX+/TX- formen un par y las
señales RX+/RX- formen otro par.
v
La distancia máxima de conexión con la unidad RM-P2580 es de 1200 m.
(La unidad RM-P2580 permite conectar varias cámaras (hasta 16 unidades) a un
par de cables. En este caso, la longitud total del cable no puede superar los 1200
m. Esto es válido en los casos en los que la resistencia del conductor del cable
es de 100 K o menos y la impedancia característica es de 110 K.)
Conexión a un monitor
Realice la conexión con un cable coaxial (BNC) de 75 K, como RG-59 o RG-11.
Conexión/Instalación
S-19
