Lenze 8200 vector Mounting Instructions

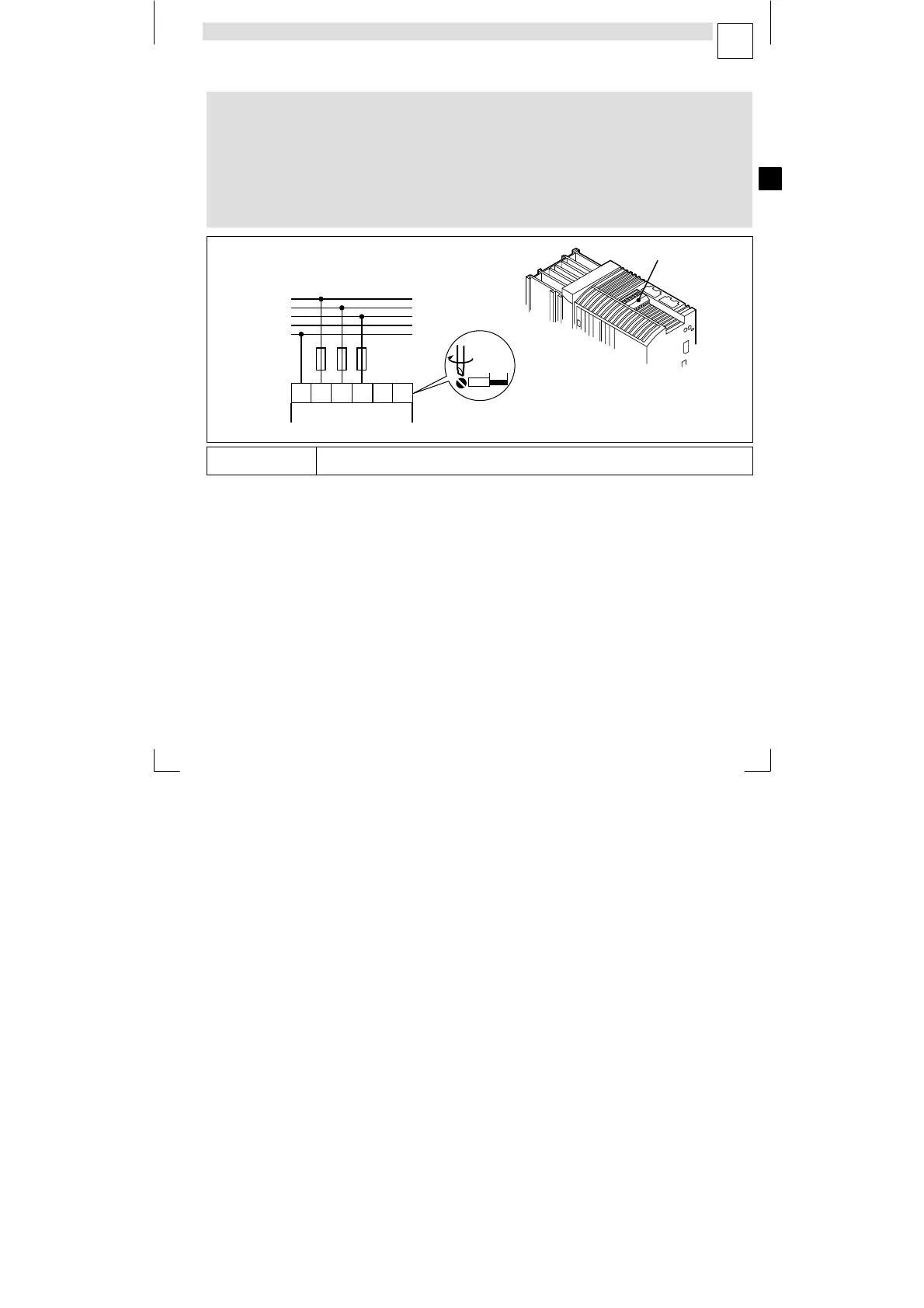

Installation électrique
Raccordement réseau 400 V/500 V
3
EDK82EV113 DE/EN/FR 8.1
179
L
( Stop !
l Ne raccorder le convertisseur de fréquence type E82EVxxxK 4C qu’à un
réseau 3/PE 320 ... 550 V CA. Toute tension réseau plus élevée risque
d’endommager le convertisseur !
l Le courant de fuite sur PE est de > 3,5 mA. D’après la norme EN 50178, une
installation fixe est nécessaire. Les bornes PE doivent être raccordées
individuellement.
X1.1
3PEAC400V
45 Hz -0 %...65 Hz +0 % 320 V -0 %...550 V +0 %
X1.1
PE L1
L3
+UG -UG
L2
E82EVXXXK4C
L1
L2
L3
N
PE
0,7...0,8 Nm
6.2...7.1 lb-in
6mm/0.24in
−41− 8200vec067
X1.1/+UG, X1.1/−UG Alimentation CC (fonctionnement de plusieurs appareils en réseau CC, voir instructions de mise en
service)
