Module de communication (option)
Montage/démontage
6
EDK82EV113 DE/EN/FR 8.1
191
L
0
0
−47− 8200vec073

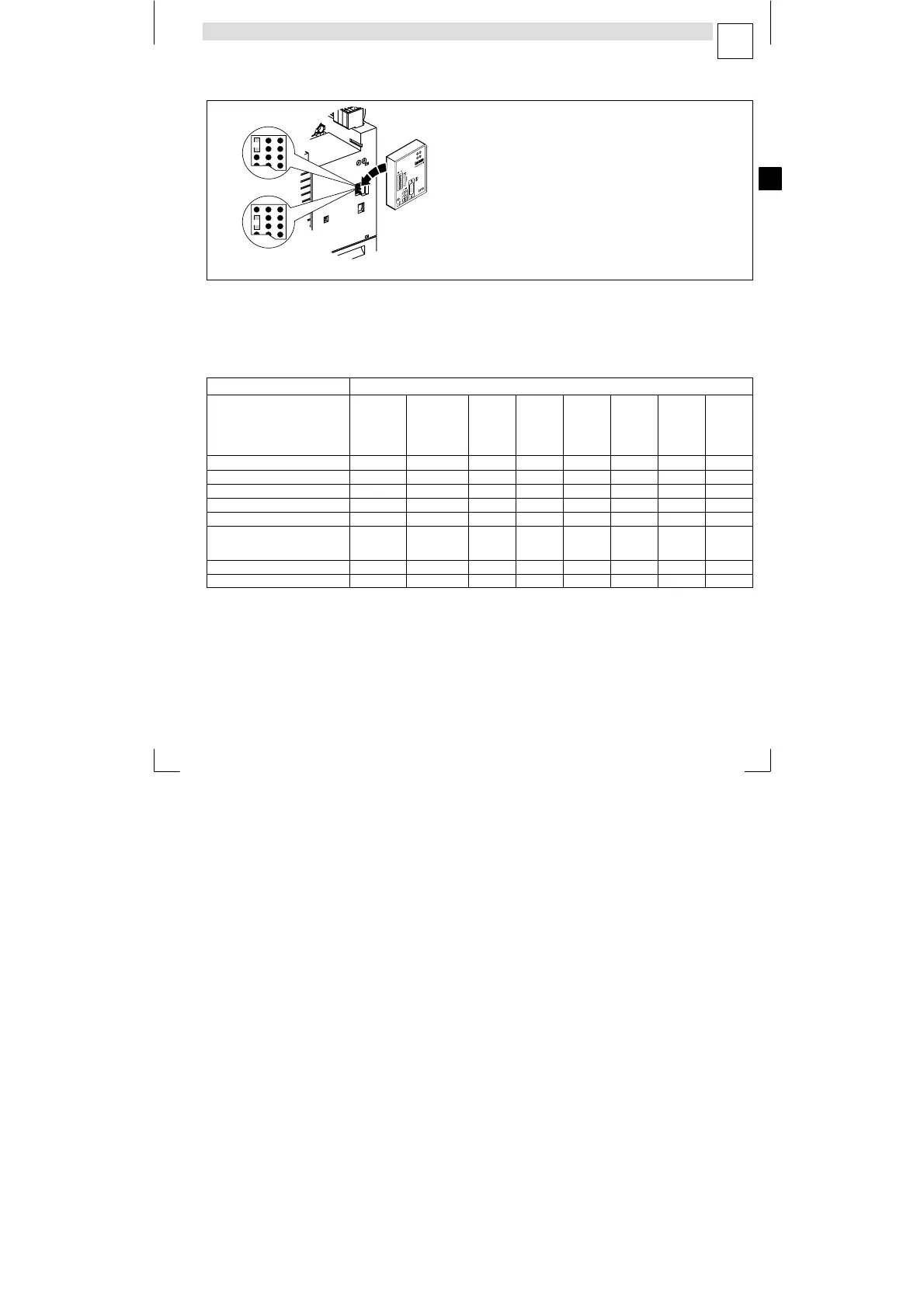

Pont permettant de sélectionner l’alimentation
Alimentation externe (état à la livraison)
Alimentation via source de tension interne
Enficher le module de commutation dans l’interface AIF ou le retirer. (Cette opération peut s’effectuer pendant le
fonctionnement.)
Combinaisons possibles Module de communication sur AIF
Module de fonction sur FIF
(version : standard ou PT)
Clavier de
commande
E82ZBC
1)
Clavier de
commande XT
EMZ9371BC
1)
LECOM
−A/B 2102.V001
−LI 2102.V003
−A 2102.V004
1)
LECOM−B
(RS485)
2102.V002
INTERBUS
2111/2113
INTERBUS−
Loop 2112
PROFIBUS
DP
2131/2133
Bus
système
(CAN)
2171/2172
CANopen /
DeviceNet
2175
LON 2141
E/S standard E82ZAFSC üü üü üü üü üü üü üü üü
E/S application E82ZAFAC üü ü ü ü ü ü ü ü
INTERBUS E82ZAFIC üü ( ü) x x x x x x
PROFIBUS−DP E82ZAFPC üü ( ü) x x x x x x
LECOM−B (RS485) E82ZAFLC üü ( ü) x x x x x x
Bus système (CAN)
Bus système E/S−RS
Bus système E/S
E82ZAFCC
E82ZAFCC100
E82ZAFCC200
üü üü üü üü üü üü üü üü
CANopen / DeviceNet
2)
E82ZAFD üü üü x x x x x x
AS−i E82ZAFFC üü üü x x x x x x
1)
Alimentation via source de tension interne uniquement (indépendamment de la position du pont)
2)
En préparation
üü
Combinaison possible, alimentation interne ou externe du module de communication
ü
Combinaison possible, alimentation externe impérative du module de communication
(ü)
Combinaison possible ; le module de communication ne peut être utilisé que pour le paramétrage
(alimentation interne ou externe)
x
Combinaison impossible
