Lenze 8200 vector Mounting Instructions

8
Détection et élimination des défauts
Messages de défaut
EDK82EV113 DE/EN/FR 8.1
L
232

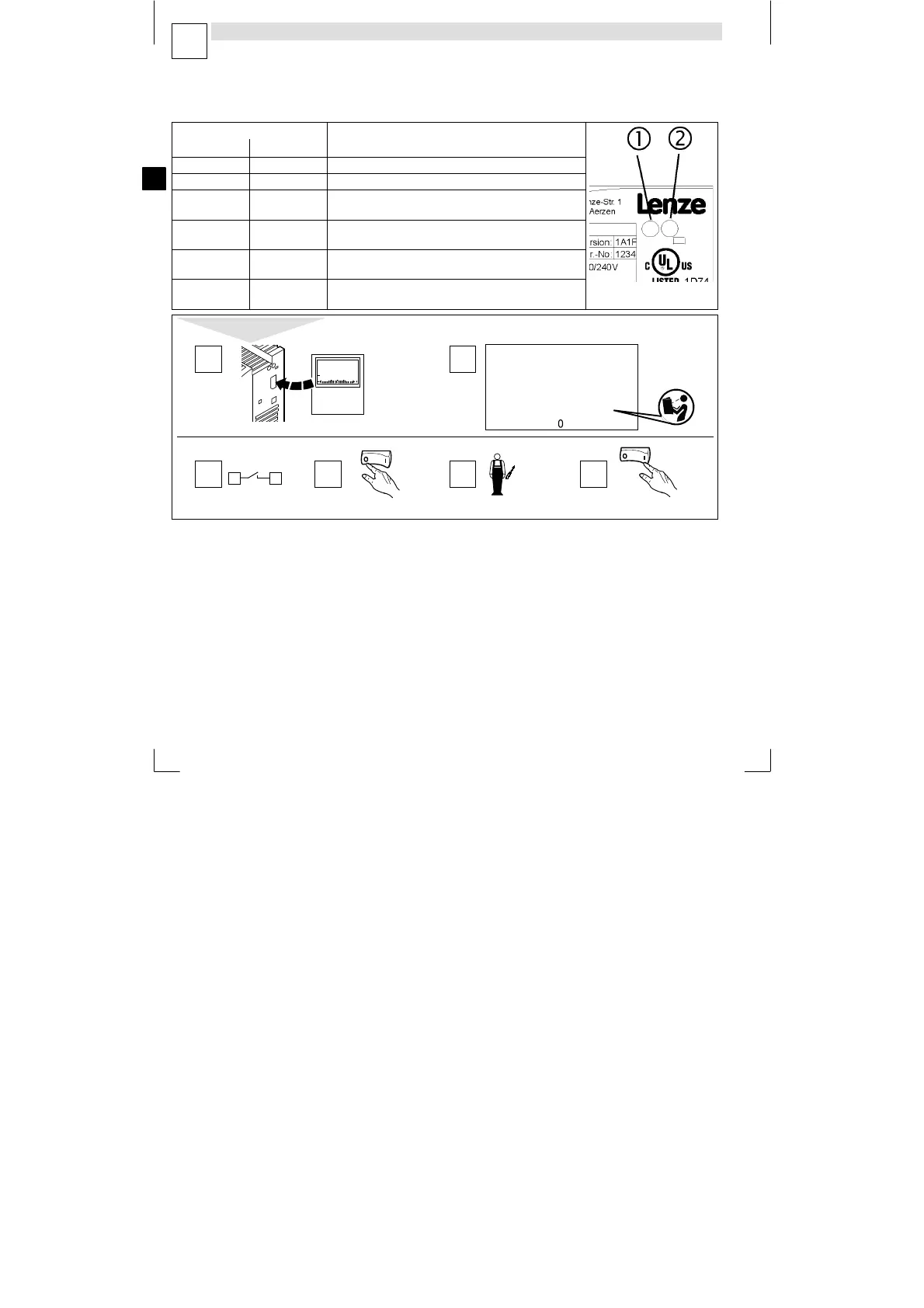

LEDs sur le variateur (affichage d’état)
LED −54− Etat de fonctionnement
rouge  verte 
ETEINTE ALLUMEE Variateur débloqué
ALLUMEE ALLUMEE Mise sous tension et blocage démarrage automatique
ETEINTE CLIGNOTE
lentement
Variateur bloqué
ETEINTE CLIGNOTE
rapidement
Identification paramètres moteur achevée
CLIGNOTE
rapidement
ETEINTE Mise hors tension (sous−tension)
CLIGNOTE
lentement
ETEINTE Défaut actif, contrôle en C0161
OFF
20 28
X3
880Hr
01 61
000
1
abcde
j g fkih PS 

mno
p
qr
Hi
Hz
%sh
rpm
°C
Ω
m
AV
Lo
3
1
4
5
2
6
ON
z
y
wx
v
t
u
s
88888
8888
888
8
a bcde
j gfkih PS 
 mno
p
qr
Hi
Hz
%sh
rpm
°C
Ω
m
AV
Lo
82vec355
Pour réinitialiser le variateur en cas de panne (réarmement défaut), procéder comme suit :
1. enficher le clavier de commande sur l’interface AIF pendant le fonctionnement.
2. Lire et noter le message de défaut qui s’affiche.
3. Bloquer le variateur de vitesse.
4. Découpler le variateur du réseau.
5. Procéder à une analyse d’erreur et corriger les erreurs détectées.
6. Remettre le variateur de vitesse en marche.
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com

Lenze 8200 vector Specifications

General

Category	DC Drives
Series	8200 vector
Enclosure Rating	IP20
Control Method	Vector control
Communication	CANopen, DeviceNet, Profibus
Protection Features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	< 95 % non-condensing
Operating Temperature	0 to +45 °C (derating above 40°C)
