Lenze 8200 vector Mounting Instructions

Mise en service

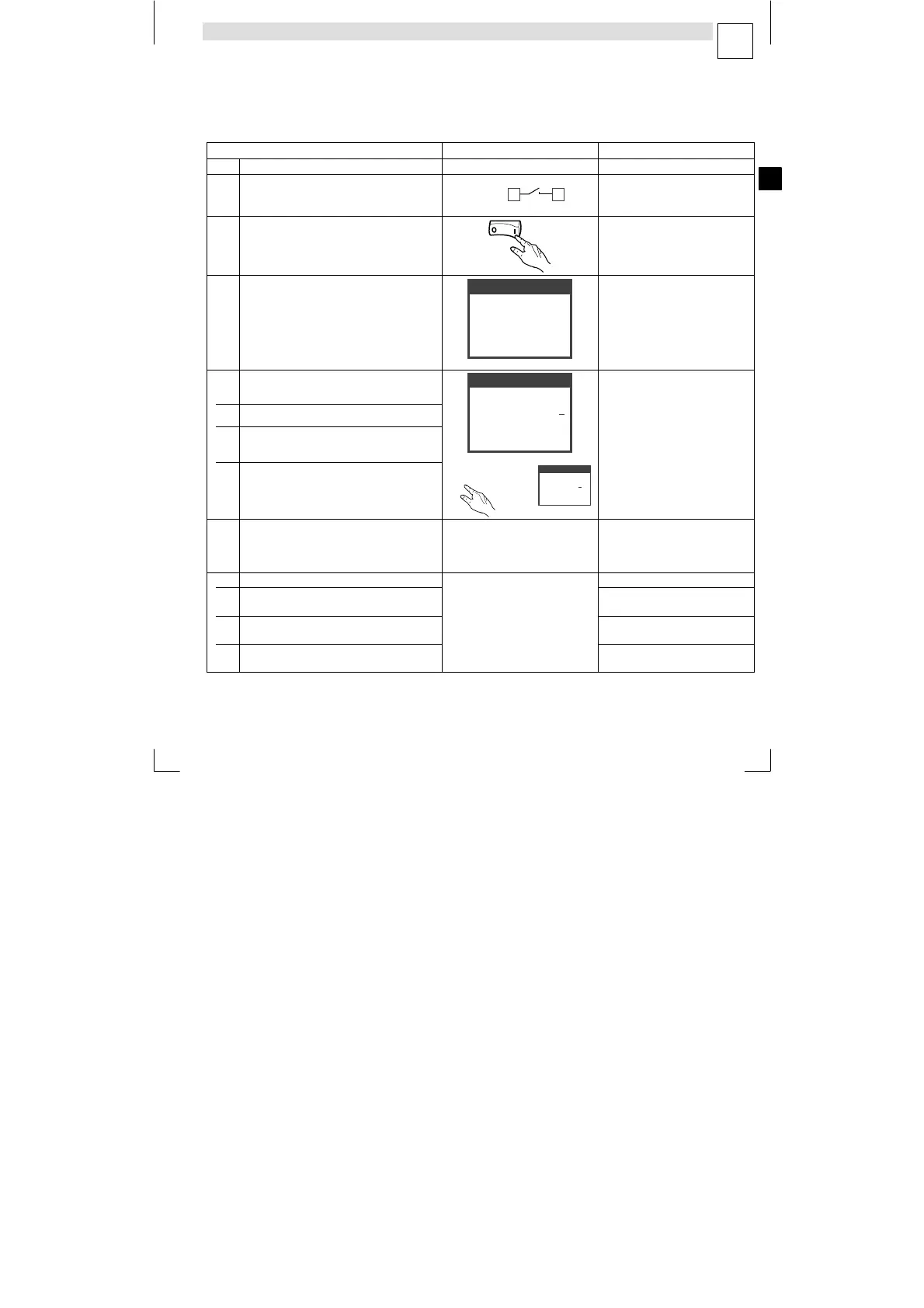

Paramétrage par clavier XT EMZ9371BC − contrôle vectoriel
7
EDK82EV113 DE/EN/FR 8.1
215
L
La description ci−dessous est valable pour les variateurs de vitesse dotés d’un module de
fonction E/S standard et reliés à un moteur triphasé asynchrone de puissance
correspondante.
Ordre des opérations Remarque
1. Enficher le clavier.
2. S’assurer que le variateur soit bloqué lors de la
mise sous tension.
misc001
20 28
X3
}
Borne X3/28 = BAS
3. Brancher le réseau.
ON
misc002
4. Au bout de 3 s environ, le clavier se met en
mode Service (niveau fonctionnement) et
indique la fréquence de sortie (C0050) et la
charge de l’appareil (C0056).
9371BC004
d ABbc
0050
00
0.00 Hz
0%
5. Pour une mise en service rapide, sélectionner
l’option de menu "Quick start".
9371BC006
d ABbc
p
SHPRG
Para
Code
Menu
4
3
Quick start
VectorCtrl qu
Le sous−menu "VectorCtrl qu"
comprend les codes nécessaires
pour la mise en service d’une
application standard. Les entrées
numériques sont configurées par
Lenze :
X3/E1, X3/E2 : activation des
consignes fixes (JOG)
X3/E3 : activation du freinage en
courant continu
X3/E4 : rotation horaire/antihoraire
A
Avec  passer à un autre menu.
B
Avec     passer au menu "Quick
start", puis au sous−menu "VectorCtrl qu".
C
Avec  passer au mode Code pour paramétrer
votre entraînement.
YZ
y
z
T V
S U
d ABbc
p
SHPRG
Para
Code
Menu
0034
00
0
AIN1 range
9371BC008
6. Adapter le niveau de tension/courant pour le
réglage de la consigne analogique (C0034).
Réglage Lenze : 0, (0 ... 5 V/0 ... 10 V/0 ...
20 mA)
Positionner correctement les
interrupteurs DIP sur le module E/S
standard (voir instructions de
montage E/S standard).
7. Si besoin est, adapter les consignes fixes JOG.
A JOG 1 (C0037)
Réglage Lenze : 20 Hz
Activation :
X3/E1 = HAUT, X3/E2 = BAS
B JOG 2 (C0038)
Réglage Lenze : 30 Hz
Activation :
X3/E1 = BAS, X3/E2 = HAUT
C JOG 3 (C0039)
Réglage Lenze : 40 Hz
Activation :
X3/E1 = HAUT, X3/E2 = HAUT
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com

Lenze 8200 vector Specifications

General

Category	DC Drives
Series	8200 vector
Enclosure Rating	IP20
Control Method	Vector control
Communication	CANopen, DeviceNet, Profibus
Protection Features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	< 95 % non-condensing
Operating Temperature	0 to +45 °C (derating above 40°C)
