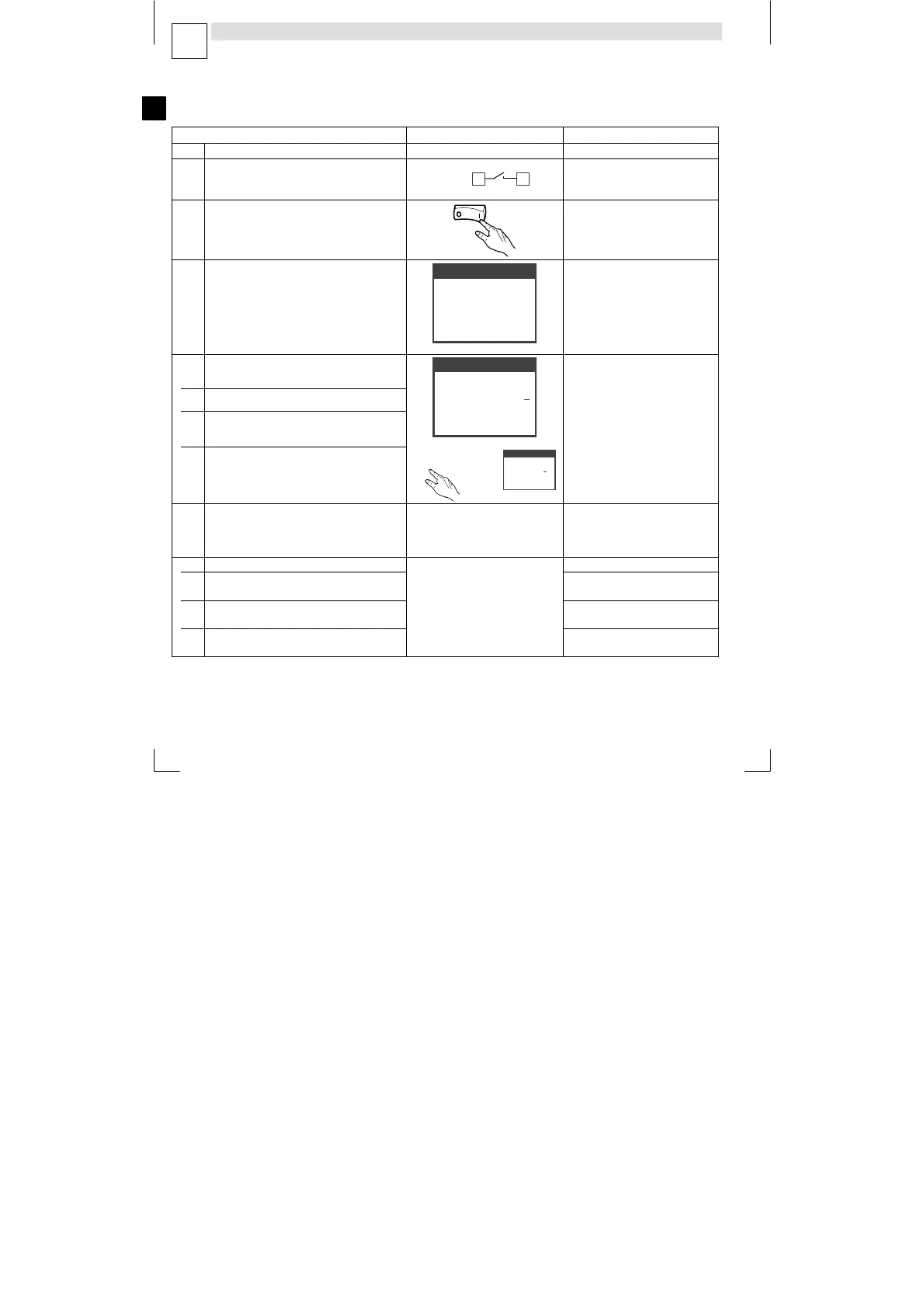

7
Inbetriebnahme
Mit dem Keypad XT EMZ9371BC − Vector−Regelung
EDK82EV113 DE/EN/FR 8.1
L
60
Die folgende Beschreibung gilt für den Antriebsregler mit Funktionsmodul Standard−I/O
und leistungszugeordnetem Drehstrom−Asynchronmotor.
Einschaltreihenfolge Bemerkung
1. Stecken Sie das Keypad auf
2. Stellen Sie sicher, daß nach Netz−Einschalten
die Reglersperre aktiv ist
misc001
20 28
X3
}
Klemme X3/28 = LOW
3. Schalten Sie das Netz ein
ON
misc002
4. Nach ca. 3 s befindet sich das Keypad in der
Betriebsebene und zeigt die Ausgangsfrequenz
(C0050) und die Geräteauslastung (C0056) an
9371BC004
d ABbc
0050
00
0.00 Hz
0%
5. Für die schnelle Inbetriebnahme wählen Sie das
Menü "Quick start"
9371BC006
d ABbc
p
SHPRG
Para
Code
Menu
4
3
Quick start
VectorCtrl qu
Das Untermenü "VectorCtrl qu" ent-
hält die Codes, die Sie für die Inbe-
triebnahme einer Standard−Anwen-
dung benötigen. Die digitalen Ein-
gänge sind in Lenze−Einstellung
konfiguriert:
X3/E1, X3/E2: Aktivierung Festsoll-
werte (JOG)
X3/E3: Aktivierung Gleichstrom-
bremse (DCB)
X3/E4: Rechtslauf/Linkslauf
A
Mit die Menü−Ebene wechseln
B
Mit in das Menü "Quick start" und
dort in das Untermenü "VectorCtrl qu" wechseln
C
Mit in die Code−Ebene wechseln, um Ihren
Antrieb zu parametrieren
YZ
y
z
T
V
S
U
d ABbc
p
SHPRG
Para
Code
Menu
0034
00
0
AIN1 range
9371BC008
6. Passen Sie Spannungsbereich/Strombereich für
die analoge Sollwertvorgabe an (C0034)
Lenze−Einstellung: 0,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
DIP−Schalter auf dem Standard−I/O
auf den gleichen Bereich einstellen
(siehe Montageanleitung des Stan-
dard−I/O)
7. Passen Sie ggf. die Festsollwerte JOG an.
A JOG 1 (C0037)
Lenze−Einstellung: 20 Hz
Aktivierung:
X3/E1 = HIGH, X3/E2 = LOW
B JOG 2 (C0038)
Lenze−Einstellung: 30 Hz
Aktivierung:
X3/E1 = LOW, X3/E2 = HIGH
C JOG 3 (C0039)
Lenze−Einstellung: 40 Hz
Aktivierung:
X3/E1 = HIGH, X3/E2 = HIGH
