MRT 1440-1640-1840

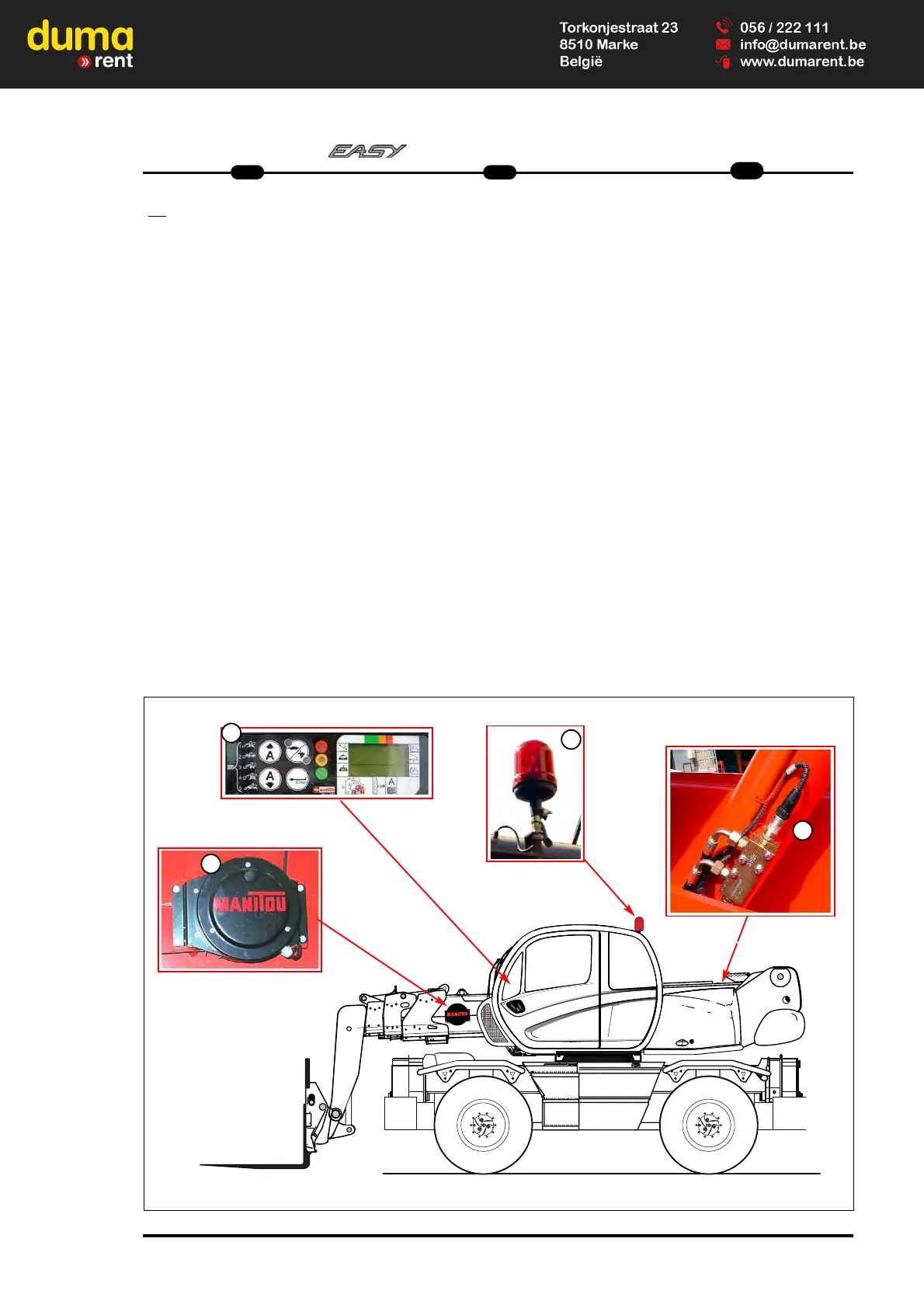

c - Limitatore di carico (LMI)
Posizionamento sulla macchina dei
componenti del limitatore
I dispositivi di rilevamento sono installati
sulla struttura della macchina per rilevar-
ne i dati in fase di lavoro, mentre il
pannello di controllo si trova in cabina, a
disposizione dell’operatore.
1 - Sensore d’angolo e sfilo: sul lato
sinistro del braccio.
2 - Nr. 4 Trasduttori di Pressione: sui
cilindri di sollevamento e di
compensazione.
3 - Pannello Comandi: in cabina.
4 - Girofaro rosso: lampeggia quando
si esclude il “Sistema di Sicurezza” o
si bloccano i movimenti tramite
l’intervento del “Sistema di Sicurezza”.
c - Limitatore di carico (LMI)
Components location on the machine
The sensors are positioned on the boom
and cylinders in order to detect data
when working, while the main unit and
the control panel are located inside the
cabin.
1 - Length/Angle sensor: on the left side
of the boom
2 - Nr. 4 Pressure Transducers: on Main
and Compensation cylinders.
3 - Control Panel: in the cabin.
4 - Red revolving beacon: flashes when
the "Safety System" is overridden
with the override key.
c - Limitatore di carico (LMI)
Position der lmb komponenten an
der maschine
Die Meßwertaufnehmer zur Erfassung
der aktuellen Daten befinden sich am
Ausleger und an den
Hydraulikzylindern. Zentraleinheit und
Anzeigegerät sind in der Fahrerkabine
untergebracht.
1 - Auslegerlängen- und winkelgeber:
Auf der in Fahrtrichtung linken
Seite des Auslegers
2 - 4 hydr. Druckaufnehmer: jeweils 2
an dem Haupt und dem
Kompensations zylinder
3 - Anzeigegerät:I n der fahrerkabine
4 - Rote Rundum-Warnleuchte: Blinkt,
wenn das "Sicherheitssystem" sich
ausschaltet oder die Bewegungen
werden durch die Auslösung des
"Sicherheitssystems" blockiert.
1
2
3
4
