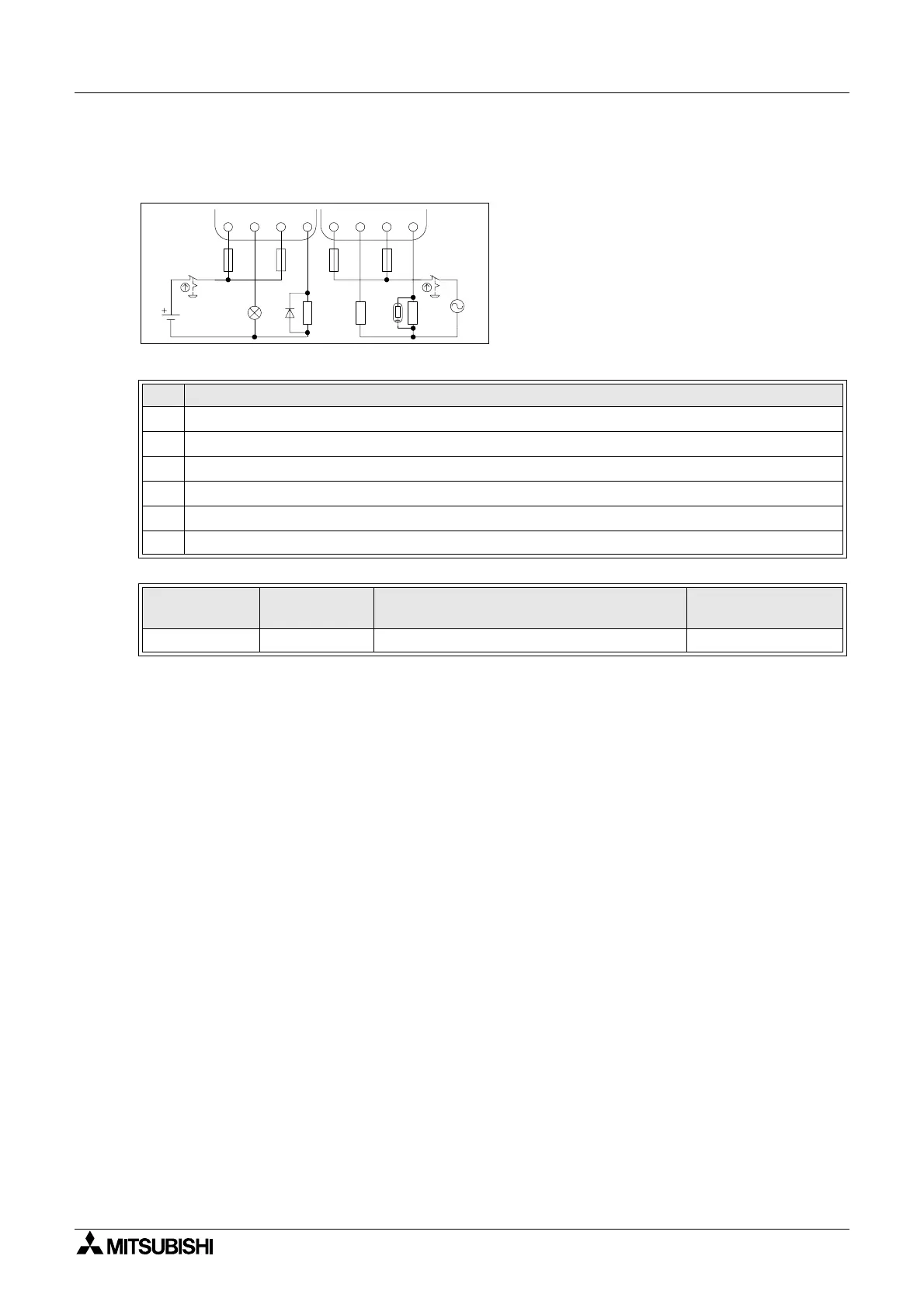

4.6.2 Plan de câblage de la sortie relais AL2-4EYR (CA et/ou CC)
Figure 4.10: Plan de câblage de la sortie relais AL2-4EYR (CA et/ou CC)
Tableau 4.11: Plan de câblage de la sortie relais AL2-4EYR (CA et/ou CC)
No. Description
1Tension CC
2 Interrupteur d’arrêt d’urgence
3 Fusible (
≤
3A)
4Sortiess’excluant l’une l’autre
5Dispositifs de sortie
6Tension CA
Tableau 4.12: Tableau de la protection contre les courts-circuits des sorties relais
Modèle
Nombre de
sorties
Charge résistive maxi.
Protection du
circuit (fusible)
AL2-4EYREO1~EO4 2A/borne
≤
10A / Circuit
EO1 EO2 EO3 EO4
