α
2-serien
Anslutning och kablage 4
SWE-24

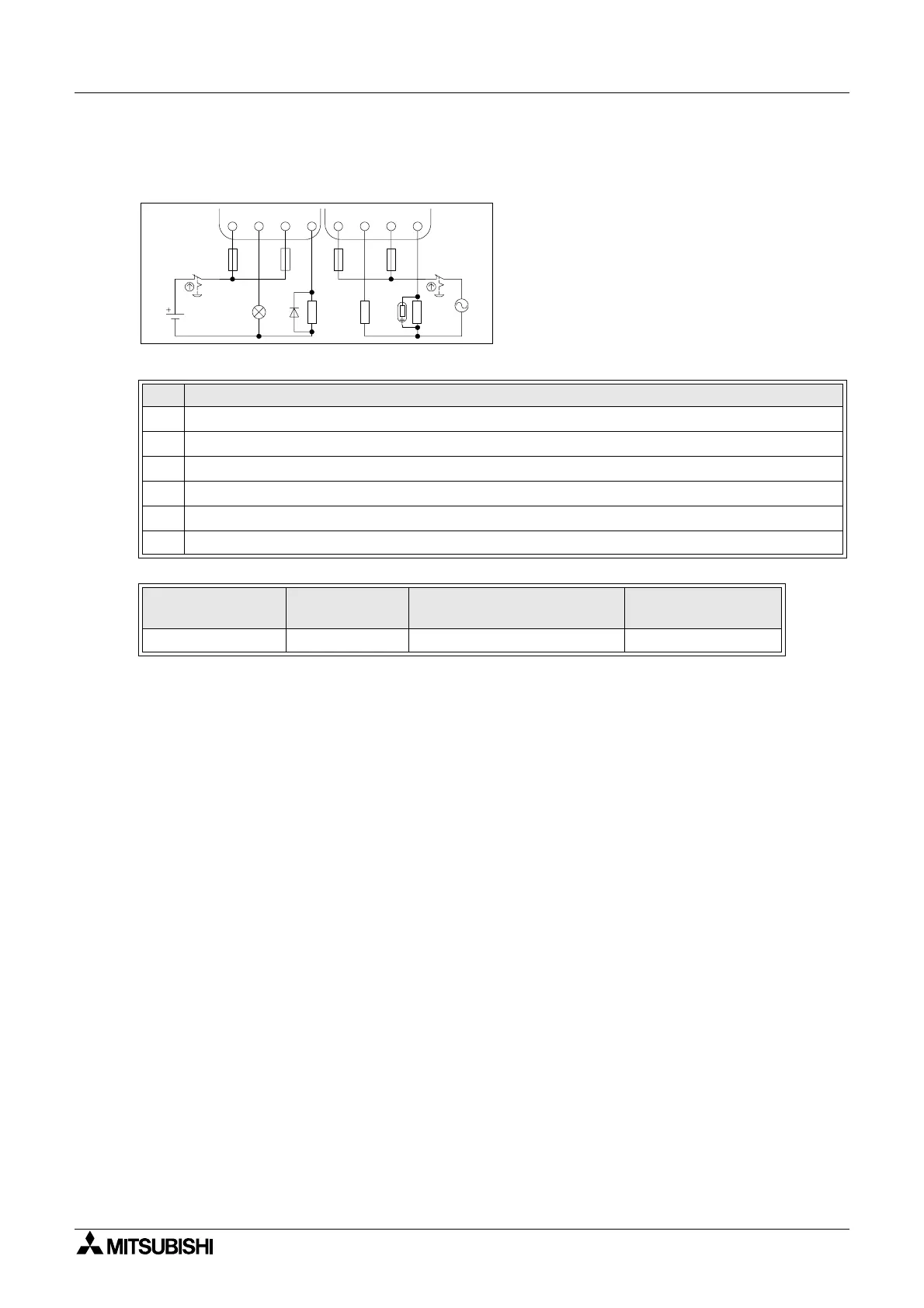

4.6.2 Kretsschema för reläutgång AL2-4EYR (växelström och/eller likström)
Figur 4.10: Kretsschema förreläutgång AL2-4EYR (växelström och/eller likström)
Tabell 4.11: Reläutgång AL2-4EYR (växelström och/eller likström)
Pos. Benämning
1 Likströmsförsörjning
2 Nödstopp
3 Överströmsskydd (
≤
3A)
4 Ömsesidigt uteslutande utgångar
5 Utenheter
6 Växelströmsförsörjning
Tabell 4.12: Tabell överströmsskydd reläutgång
modell Antal utgångar Maximal resistiv last
Överströmsskydd
(säkring)
AL2-4EYR EO1 – EO4 2 A/kontakt
≤
3A/ strömkälla
EO1 EO2 EO3 EO4











