Sistema
α
2
Alambrado 4
ESP-20

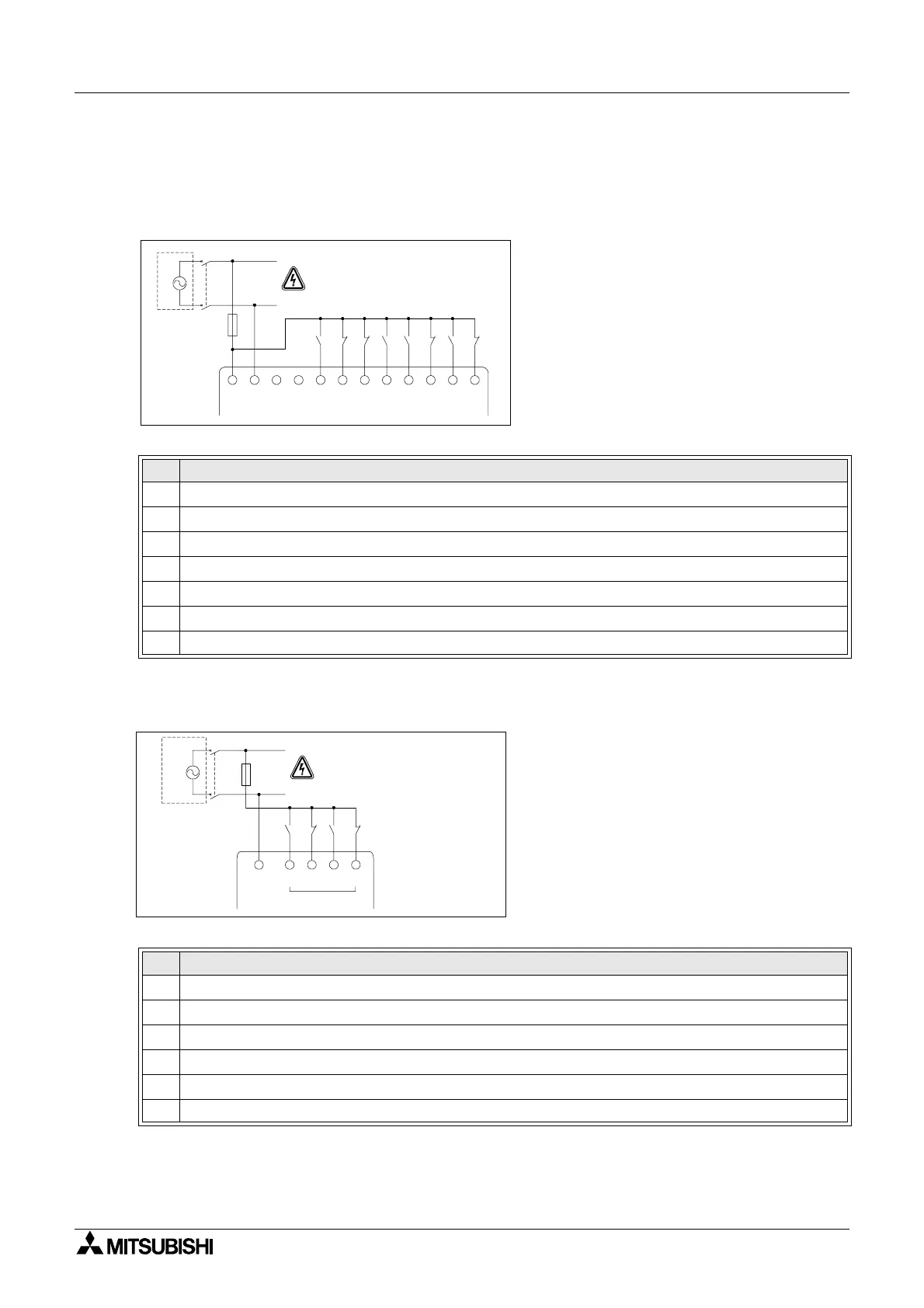

4.4 Cableado de la alimentación CA y la entrada
4.4.1 Cableado de la alimentación CA y la entrada
Figura 4.3: Esquema de cableado de la alimentaciónCAydelaentrada
4.4.2 Cableado de la entrada AL2-4EX-A2
Figura 4.4: Esquema de cableado de la entrada AL2-4EX-A2
Tabla 4.3: Cableado de la alimentación CA y la entrada
No. Descripción
1 Alimentación CA:100 - 240V CA~ 50/60 Hz
2 Dispositivo de aislamiento de circuito
3 Dispositivo de protección con límite de 1,0A
4 Bornes de tensión CA
5 Terminales sin uso
6 Bornes de entrada
7 Interruptores de entrada digitales
Tabla 4.4: Cableado de la alimentación y la entrada
No. Descripción
1 Alimentación CA: 220 - 240V CA~ 50/60 Hz
2 Dispositivo de aislamiento de circuito
3 Dispositivo de protección con límite de 1,0A
4 Terminales COM(N)
5 Bornes de entrada
6 Interruptores de entrada digitales
LN 123
INPUTS
456
Los bornes L y N no son
intercambiables.
L
N
78
EI1 EI2
Los bornes L y N no
son intercambiables.
L
N
EI3 EI4
COM
(N)
