α
2-serien
AL2-ASI-BD 9
SWE-46
9.3.2 Anslutning och kablage
Använd AS-gränssnittets flatkabel (gul) för att ansluta AL-ASI-BD till nätverket.
När du ansluter AS-gränssnittskabeln till modulen, skall du dra åt
kommunikationsanslutningens skruvar med 0,5–0,6 Nm.

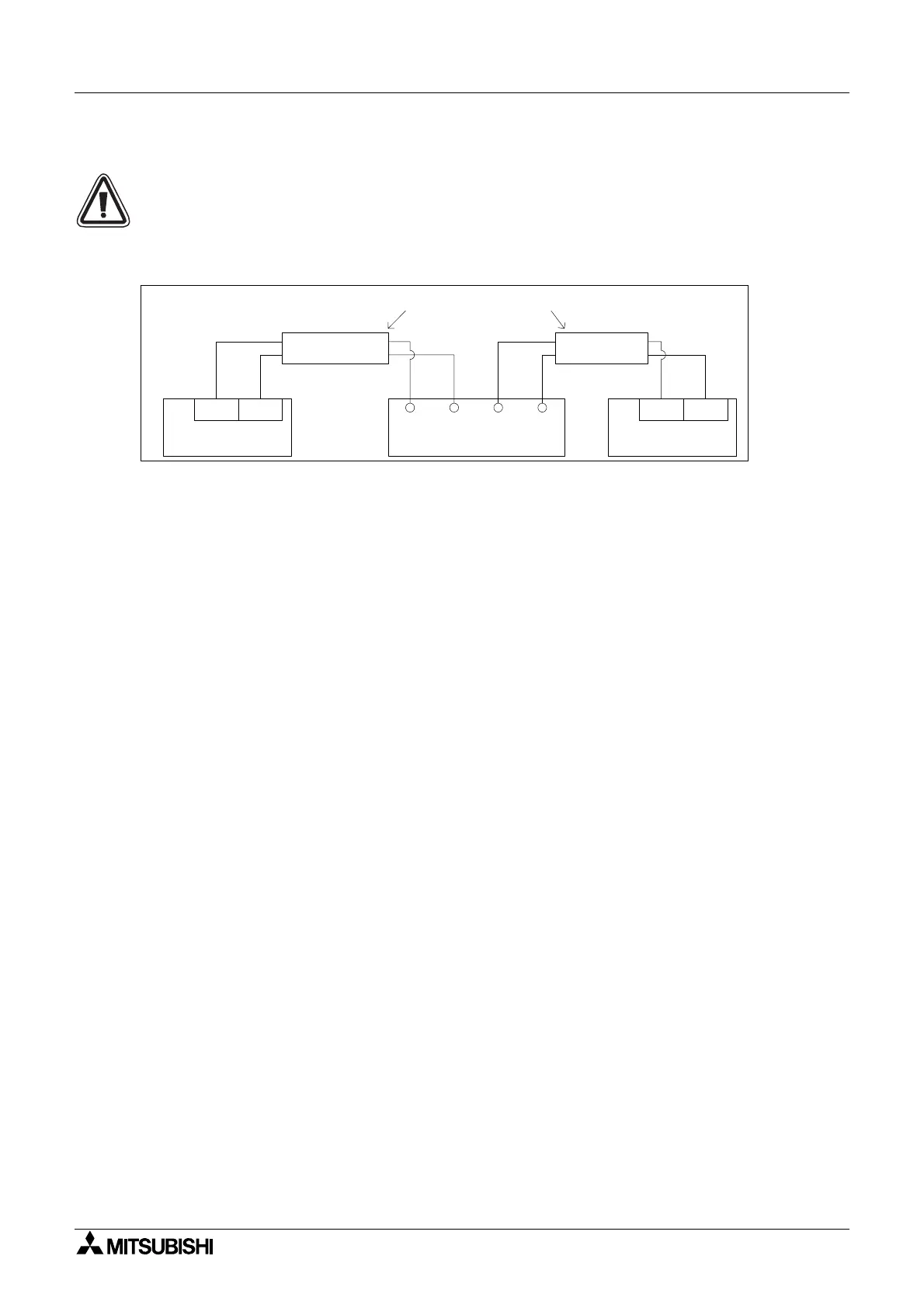

Figur 9.4: Anslutning och kablage
9.4 Slavadressinställning och diagnostik
9.4.1 Slavadressinställning
Adressen till AL2-ASI-BD måste ställas in från mastermodulen för AS-gränssnitt.
Inställningsområdet för slavadress är 1 till 31. Nya moduler är förinställda till 0 vid leverans.
Om en modul tidigare tilldelats någon annan adress än 0, måste den återställas till 0 innan den
kan läggas till i ett nytt AS-gränssnittsnätverk.
I handboken för mastermodulen för AS-gränssnitt finns mer information om hur du ställer in
stationsadress från AS-gränssnittsmastern.
Många moduler kan läggas till samtidigt till nätverket. Alla utom en av dem skall vara satt till
passivt läge (sätt N1 = 1). När nätverket spänningssatts kan modulerna aktiveras var för sig
(sätt N1 = 0), där masterstationen tilldelar en slavadress.
9.4.2 Tillämpliga felkontroller
1) Om ett kommunikationsfel (M6) uppkommer:
- Kontrollera anslutningarna till AS-gränssnittsmastern, samt att slavstationsnumret är
korrekt.
2) Om strömförsörjningsfel för kommunikation (M7) uppkommer:
- Kontrollera AS-gränssnittsbusskabelns anslutning vid berörda enheter. Kontrollera även
strömförsörjningen till och funktionen hos AS-gränsnittet.
AL2-ASI-BD
ASI+ ASI- ASI+ ASI-
ASI+ ASI-
AS-gränssnitt
Strömförsörjning
ASI+ ASI-
AS-gränssnitt
Mastermodul
AS-gränssnittets flatkabel (gul)
