Sistema
α
2
AL2-ASI-BD 9
ESP-47
ESP

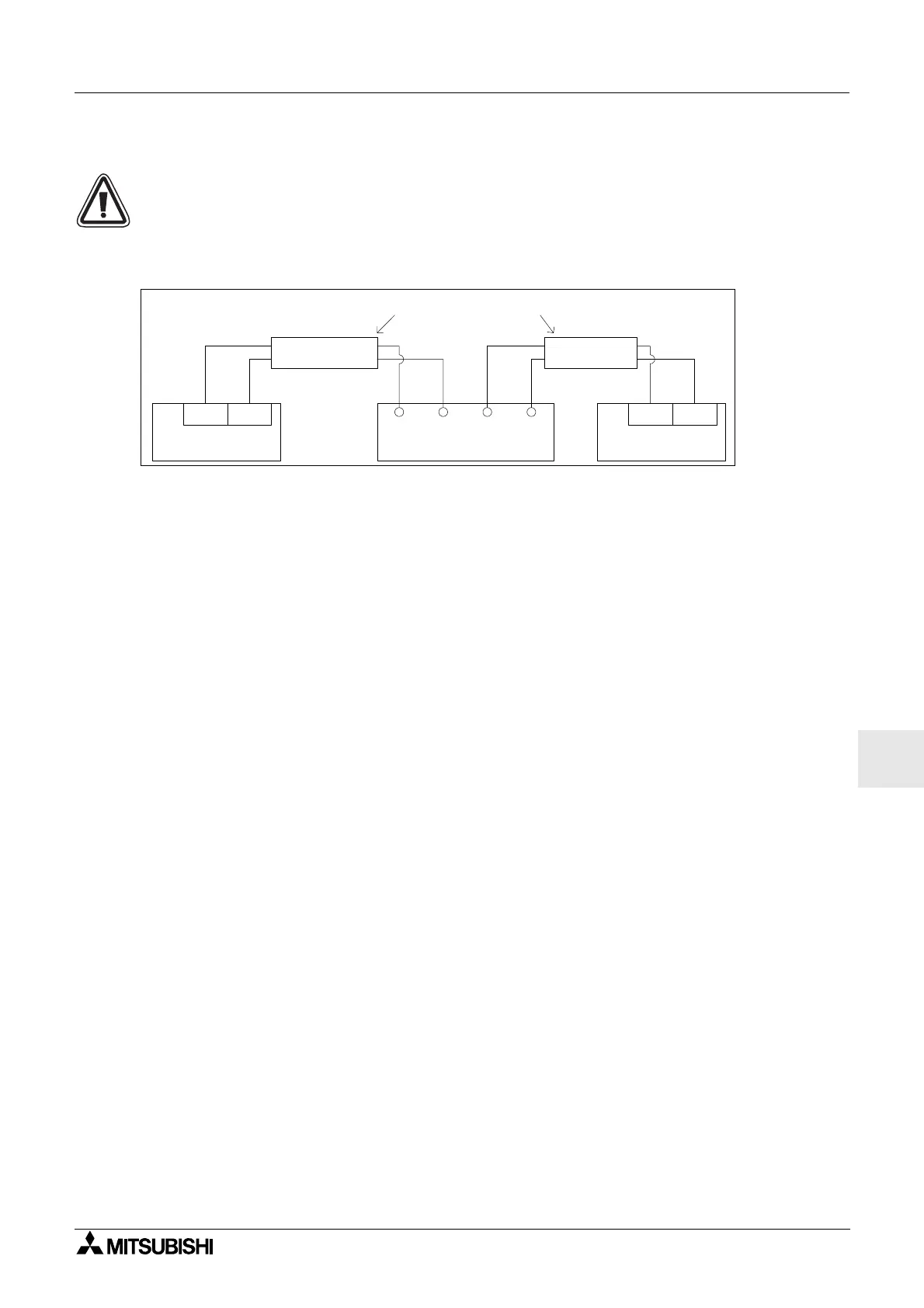

9.3.2 Alambrado
Utilice un cable plano para interfaz AS (amarillo) para conectar el AL-ASI-BD a la red.
Al conectar el cable de interfaz AS al módulo, apriete los tornillos de las patillas del conector
de comunicación con una fuerza de 0,5 - 0,6 N·m.
Tabla 9.3: Alambrado
9.4 Asignación de Direcciones al Esclavo y Diagnóstico
9.4.1 Asignación de Direcciones al Esclavo
La dirección del esclavo de cada una de las direcciones esclavas pueden configurarse ya sea
con la unidad central o con un dispositivo de programación. Al agregarse una nueva estación
al bus de la interfaz AS, el módulo maestro asigna la dirección más baja disponible.
Las direcciones de las estaciones esclavas varían de1a31ypueden asignarse solamente a
un módulo provisto de dirección inicial 0 (cero). Los módulos nuevos vienen preajustados a 0
antes de su envío desde fábrica. Si a un módulo se le ha asignado antes una dirección que no
sea 0, tendrá que reinicializarse a 0 antes de poder agregarlo a la red.
Las estaciones se agregan a la red a razón de una por vez. En esas circunstancias es preciso
desconectar la red antes de cada ampliación. Consulte el manual de módulos del maestro de
la interfaz AS para saber cómo cambiar los números de los módulos de la unidad central.
9.4.2 Comprobaciones a Realizar en Caso de Error
1) Si ocurre un error por defecto de comunicación (M6);
- verifique las conexiones al maestro de la interfaz AS y compruebe si el número de la
estación esclavo es el correcto,
2) Si se produce un error de suministro de alimentación a la comunicación (M7);
- verifique la conexión del cable del bus de la interfaz AS en cada una de las unidades
afectadas, incluida la fuente de alimentación de la interfaz AS y su funcionamiento.
AL2-ASI-BD
ASI+ ASI- ASI+ ASI-
ASI+ ASI-
Fuente de poder de
interfaz AS
ASI+ ASI-
Interfaccia AS
Modulo master
Módulo maestro de interfaz AS
