8.1.2 Configuración del sistema usando AL2-GSM-CAB

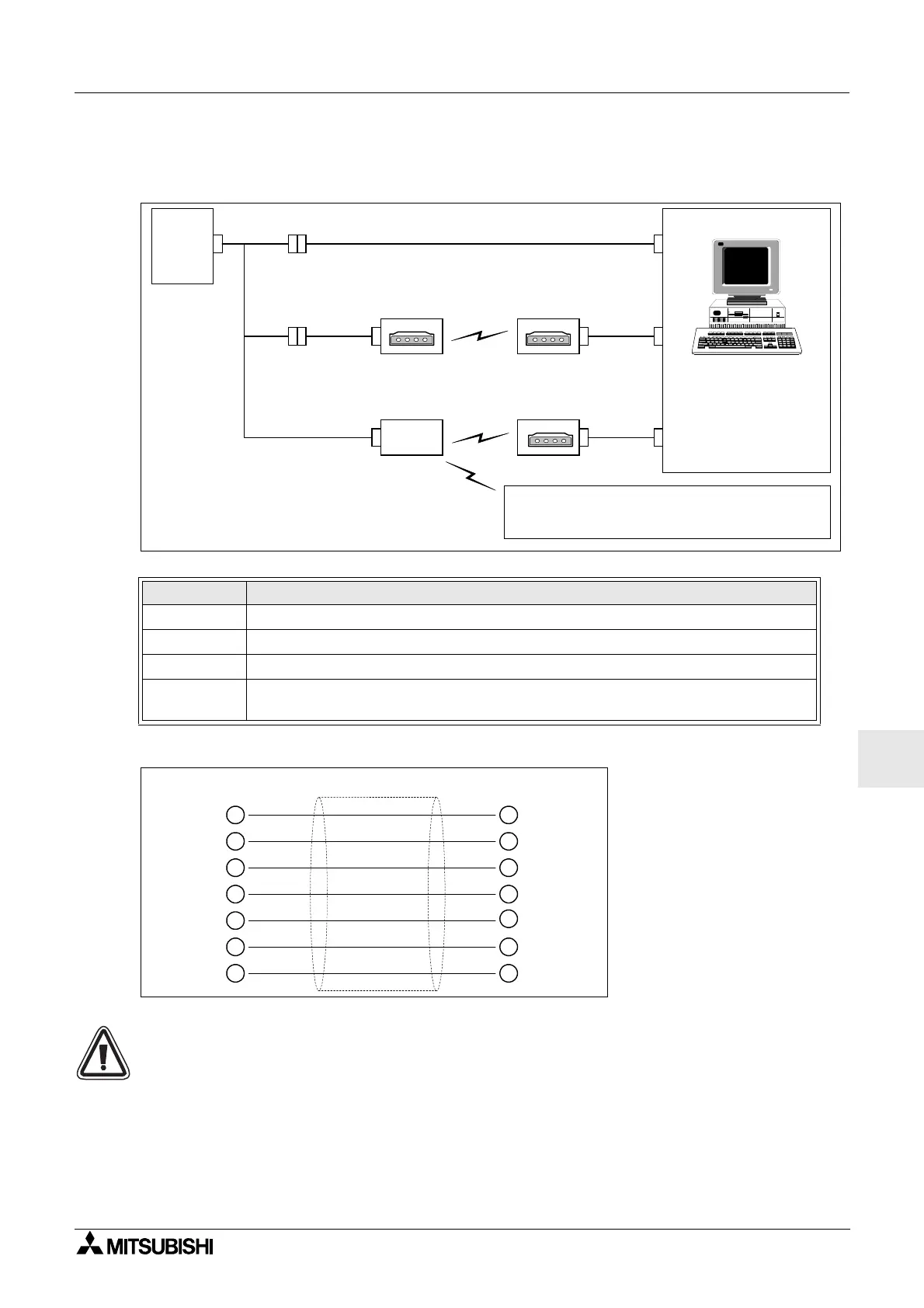

Figura 8.2: Configuración del sistema con AL2-GSM-CAB
Figura 8.3: Referencia del cable transversal RS-232C
Nota:
Las señales4y7deben ajustarse en el nivel alto en el lado del computador personal. Si
estas señales no son ajustadas, no habrá comunicación a las series
α
2.
Tabla 8.1: Configuración del sistema con AL2-GSM-CAB
Item Usando cable
1AL2-GSM-CAB
2 Cable transversal RS-232C (véase Figura 8.3))
3 Cable directo RS-232C para el módem (véase Figura 8.5)
4
Cable directo RS-232C para el módem (especificado por el fabricante del
módem)
α
2
Series
Computador personal
- Software de
programación
(AL-PCS/WIN-E)
- Protocolo dedicado
- Aplicación de e-mail
Teléfono celular
(soporte de mensaje SMS)
Módem
GSM
Mantenimiento remoto, enviando e-mail (via GSM)
Módem normal
Mantenimiento remoto (Usando linea telefonica)
Módem normal Módem normal
Usando protocolo dedicado
Enviando mensaje SMS
(hembra sub-D de 9 polos) (hembra sub-D de 9 polos)
2
3
8
7
6
5
4
2
3
8
7
6
5
4
