Sistema
α
2
Alambrado 4
ESP-26

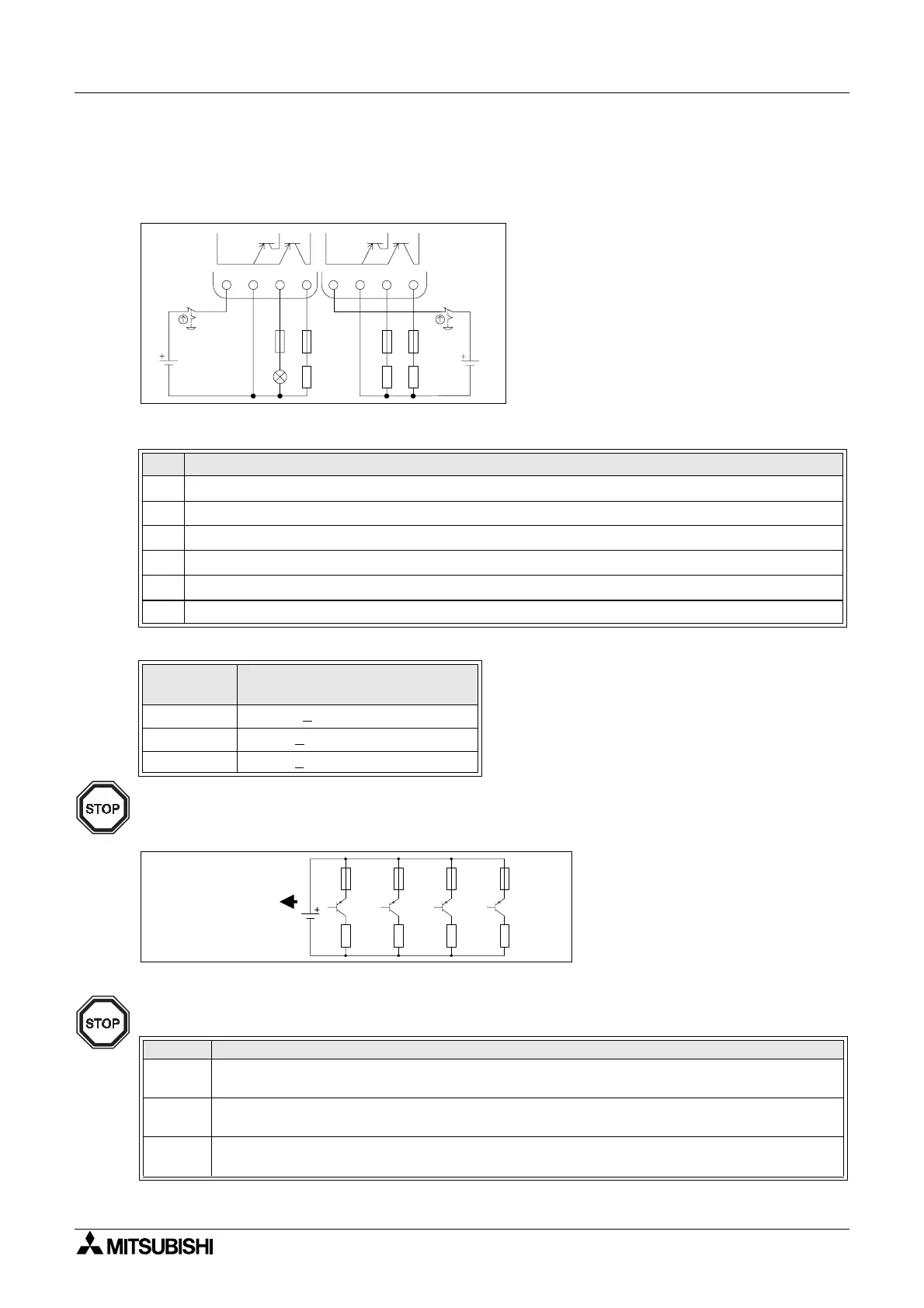

4.6.3 Salida de transistor (Fuente de poder o sólo terminal "+") AL2-4EYT
Figura 4.11: Esquema de conexión de salida de transistor (fuente de poder / sólo
terminal "+") AL2-4EYT
*1 Capacidad de fuente de alimentación ≥ Tamaño de fusible × 2
Figura 4.12: Ejemplo de cálculo del tamaño de fusible
Nota;
Tabla 4.13: Cableado de la salida de transistor
No. Descripción
1 Alimentación CC para sortidas, 24V CC
2 Interruptor de parada de emergencia
3 Dispositivo de protección ver laTabla 4.14
4 Bornes de entrada
5 Dispositivos de salida
6 Alimentación CC para sortidas, 12V CC
Tabla 4.14: Voltaje de la protección del circuito
Circuito
Voltajedelaproteccióndel
circuito (fusible)
5V CC <
0.3A / Circuito
12V CC <
2.0A / Circuito
*1
24V CC < 2.0A / Circuito
*1
Tabla 4.15: Bornas de sortidas
Volt Bornes de sortidas
5
Cada circuito puede contener desde un terminal de salida hasta cualquier número de
terminales de salida.
12-24
Cada circuito puede contener desde un terminal de salida hasta cualquier número de
terminales de salida.
5,12,24
Cualquier combinación de salidas de 5 , 12 o 24 voltios es posible en un mismo controlador
de la serie
α
2 si se trabaja con circuitos separados para cada nivel de voltaje..
EO1 EO2 EO3 EO4
+
-
-+
Fuse
1A
12V,8A
(8A
≥
1A
×
2
×
4)
Fuse
1A
Fuse
1A
Fuse
1A
O01
O02 O03 O04
To Next Page
