α
2-serien
Anslutning och kablage 4
SWE-18
4.2 Ledararea
Anslut in- och utgångarna via kabel med ledararea enligt tabellen nedan. Skala kabeln enligt
tabell 4.1 och fig. 4.1. Skruva ut anslutningsplintens skruv tills hela plintens hål är frilagt, innan
du för in ledaränden. För in ledaränden helt i plinten för att säkerställa fullgod anslutning.
3 mm spårskruvmejsel passar i plintskruvarna.

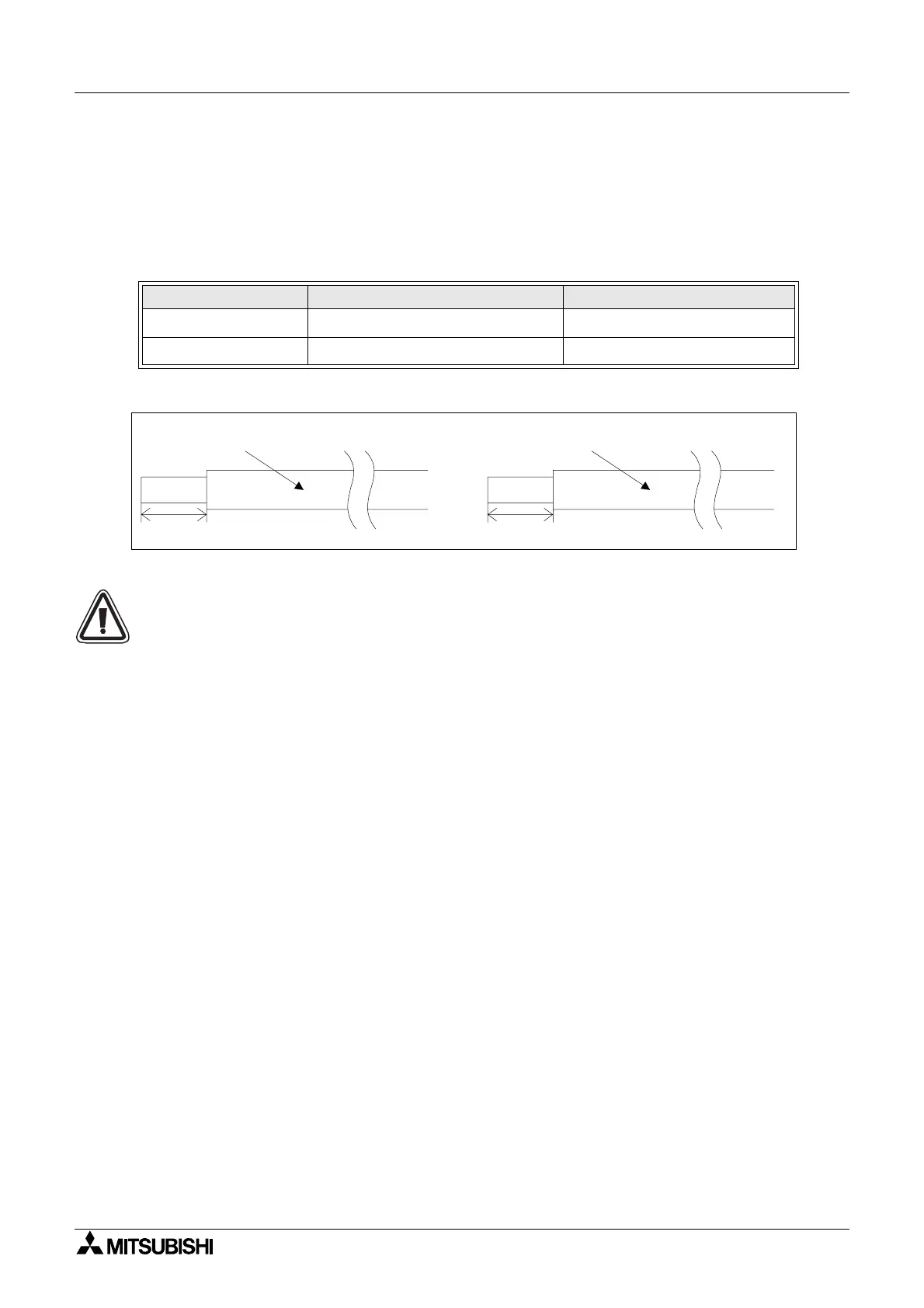

Figur 4.1:
Ledararea
Obs:
• För att undvika att skada kabeln, drar du åt med 0,5–0,6 Nm.
• Applicera inte lödtenn eller andra ämnen som kan orsaka kardelbrott på den skalade
ledaränden.
- Flertrådig kabel:Avlägsna höljet, tvinna trådarna och anslut kabeln (eller använd
klämkoppling).
- Entrådig kabel:Avlägsna höljet och anslut kabeln.
Tabell 4.1: Ledararea
Ledararea Skalad längd
Huvudenhet
0,13–3,31 mm
2
(26–12 AWG)
7 ±0,5 mm
Utbyggnadsmodul
0,2–2,5 mm
2
(24–14 AWG)
6 ±0,5 mm
7mm ± 0.5mm
26 -12 AWG
6mm
24 -14 AWG
Huvudenhol Utbyggnadsmodul
