α
2-serien
Anslutning och kablage 4
SWE-20

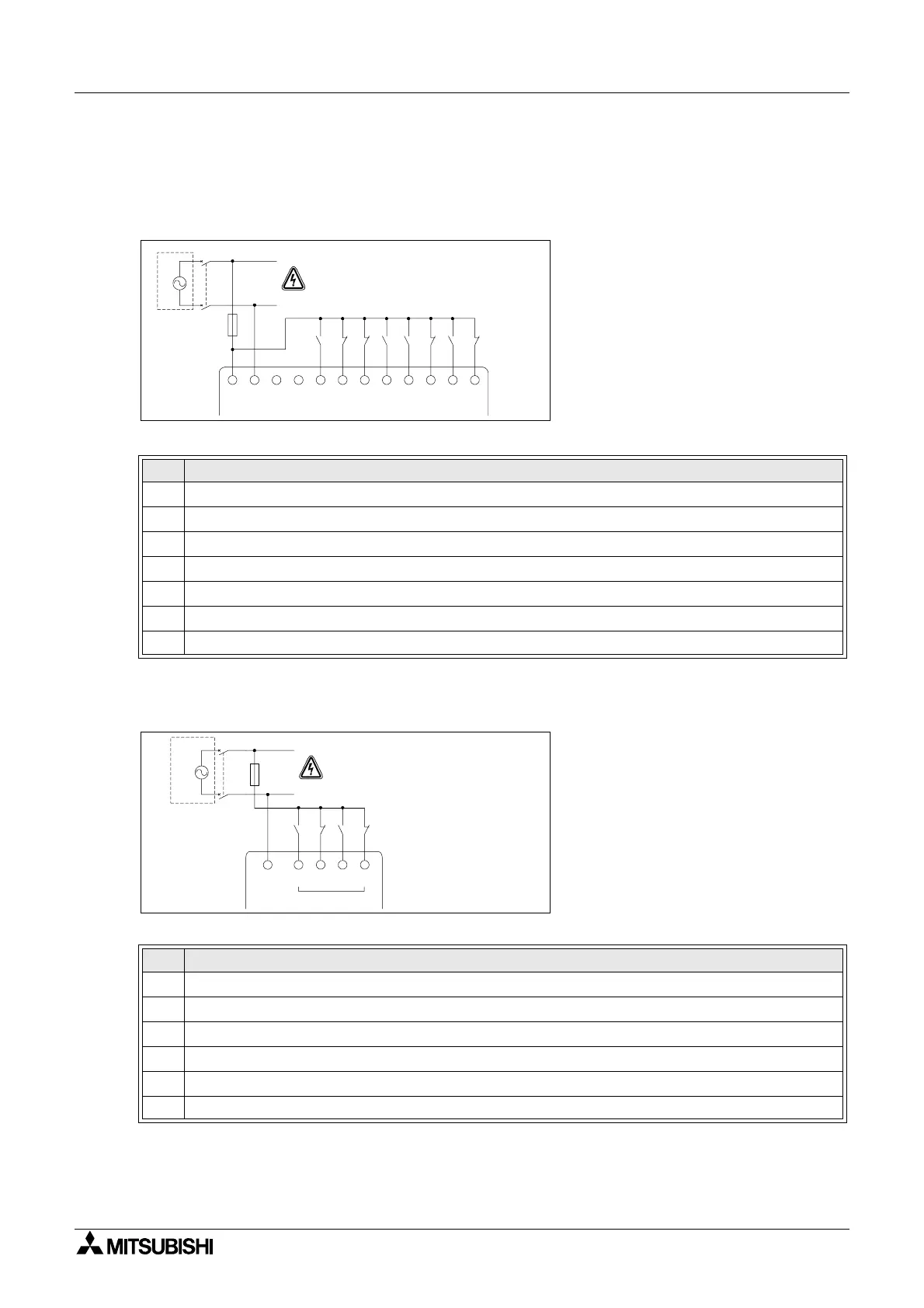

4.4 Växelströmsförsörjning och ingångskablage
4.4.1 Växelströmsförsörjning och ingångskablage
Figur 4.3: Kretsschema förväxelströmsförsörjning och ingångskablage
4.4.2 Ingångskablage, AL2-4EX-A2
Figur 4.4: Kretsschema föringångskablage, AL2-4EX-A2
Tabell 4.3: Växelströmsförsörjning och ingångskablage
Pos. Benämning
1 Växelströmsförsörjning, 100–240 V, 50/60 Hz
2 Frånskiljare
3 Överströmsskydd 1,0 A
4 Växelströmsplintar
5 Icke använda plintar
6 Ingångar
7 Digitala ingångsväljare
Tabell 4.4: Växelströmsförsörjning och ingångskablage
Pos. Benämning
1 Växelströmsförsörjning, 220–240 V, 50/60 Hz
2 Frånskiljare
3 Överströmsskydd 1,0 A
4 COM-plint (N)
5 Ingångar
6 Digitala ingångsväljare
LN 123
INPUTS
456
L- respektive N-plintarna kan
inte reverseras.
L
N
78
EI1 EI2
L- respektive N-plintarna
kan inte reverseras.
L
N
EI3 EI4
COM
(N)
