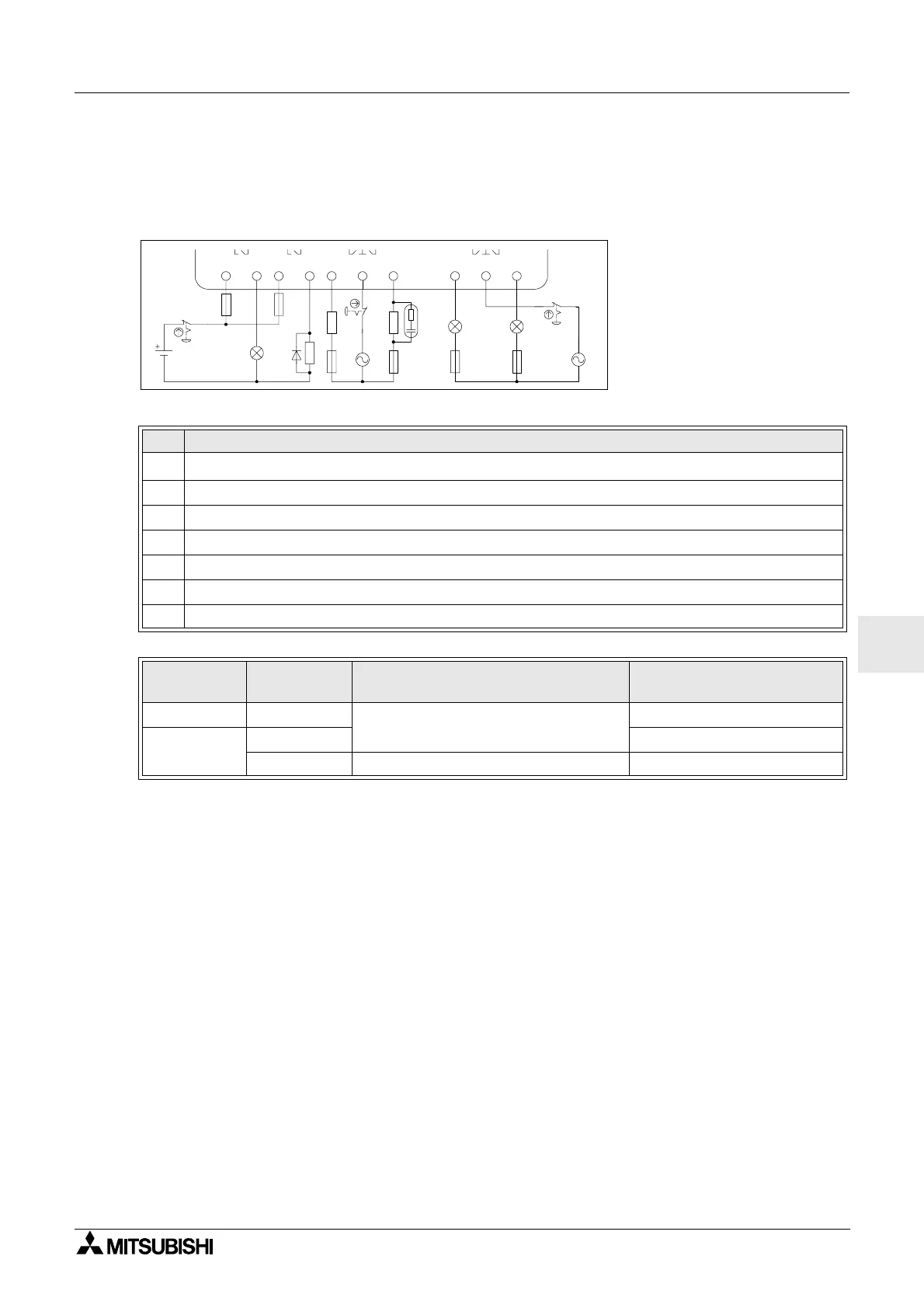

4.6 Circuito di uscita transistore e relè
4.6.1 Diagramma circuito di output del relé , unità principale (AC e/oDC)
Illustrazione 4.9: Diagramma circuito di output del relé , unità principale (AC e/o DC) )
Tabella 4.9: Diagramma circuito di output del relé ,unità principale (AC e/o DC)
No. Descrizione
1
Sistema
α
2
2 Uscite mutuamente esclusive
3 Dispositivi di uscita
4 Dispostivo di protezione vedi Tabella 4.10
5 Interruttore di emergenza
6 Tensione CC
7 Tensione CA
Tabella 4.10: Relé schermo di protezione del circuito di uscita
Modello
Numero di
uscite
Carico resistive max.
Dispositivo di protezione
circuito (fusibile)
AL2-14MR-* O01~O06
8A / comune
≤
10A / circuito
AL2-24MR-*
O01~O04
≤
10A / circuito
O05~O09 2A / punto (4A / comune)
≤
3A / circuito
OUT1
OUT2 OUT3 OUT4
OUT5 OUT6
