8.1 EV-1 の取り付け
EV-1の表面取り付け
付属のデッキマウントキットを使用して、ユニットを表面マウントします。
設置場所が製品の設置条件を満たしていることを確認してください。
Important:
設置は、本船がハードスタンディングにあるか、ポンツーンまたはバースに横付けされた状態で行わなければ
ならない。

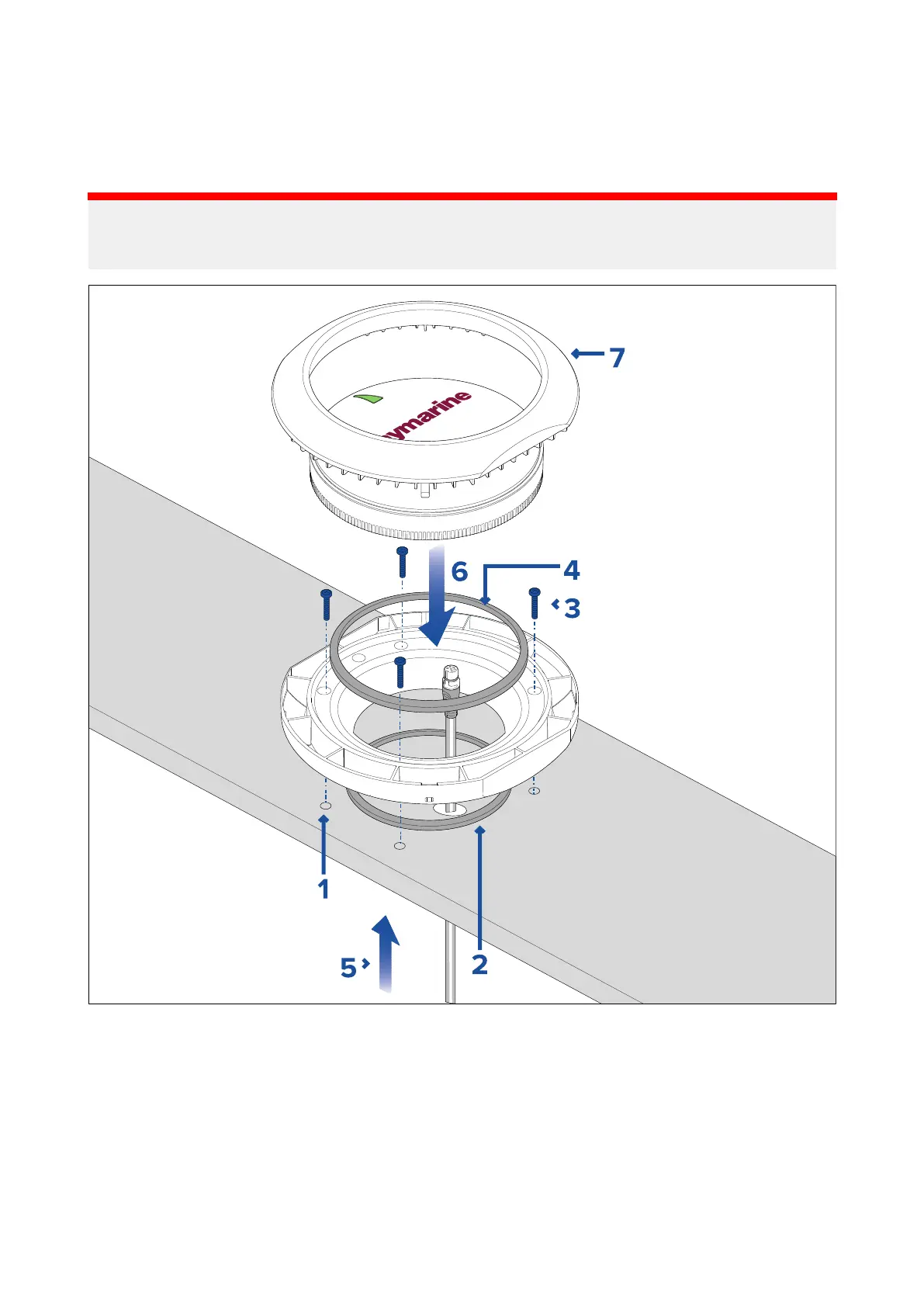

1.取り付けトレイテンプレート（87170）を使用して、取り付け面に4つの穴と、SeaTalkng ®ケーブル用に
22mm（7/8インチ）の穴を開けます。
2. 取り付けトレイの底にある溝に小さなシールリングを入れます。
3. 付属の固定具4個を使用して、トレイを取り付け面に固定します。
4. シーリングリング（大）をマウンティングトレイ上部の溝にセットします。
5. SeaTalkng ®ケーブルを取り付け面の穴と取り付けトレイに通します。ユニットの下側にあるケーブルコネクタに
プラグを差し込み、ロッキングカラーを時計回りに2クリック回して固定します。
6. マウンティングトレイのタブがユニットの縁の溝にはまるように、ユニットをマウンティングトレイに挿入します。
46
