Raymarine EVOLUTION ACU-100 User Manual

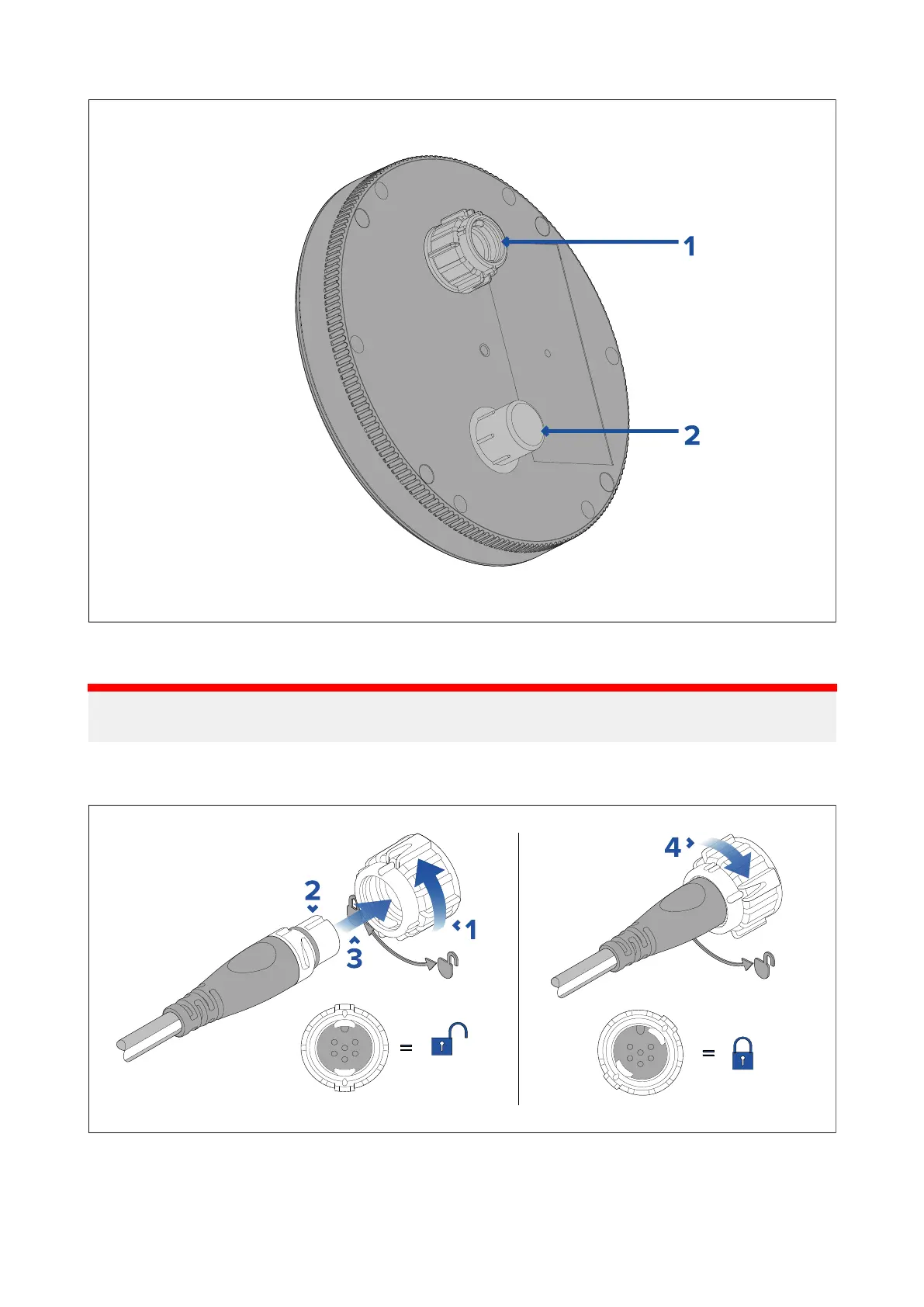

9.2 接続の概要 - EV-1とEV-2
1. SeaTalkng ®
2. DeviceNet
Important:
DeviceNetポートはEV-2専用です。EV-1には接続しないでください。
9.3 SeaTalkng ® ケーブルの接続
1.製品のSeaTalkng ®コネクタロックカラーを反時計回りに回転させ、コネクタがロック解除位置になるよう
にします。
2. ケーブルのコネクターが正しい向き（溝が上向き）になっていることを確認します。
3. ケーブルコネクタを完全に差し込みます。
4. ロックカラーを時計回りに回し（2クリック）、ロック位置にする。
61

Raymarine EVOLUTION ACU-100 Specifications

General

Brand	Raymarine
Model	EVOLUTION ACU-100
Category	Autopilot System
Language	English
