ACU-200、ACU-300、ACU-400 の取り付け
重要：取り付けは、本船をハードスタンディングで行うか、ポンツーンまたはバースに横付けした状態で行ってく
ださい。

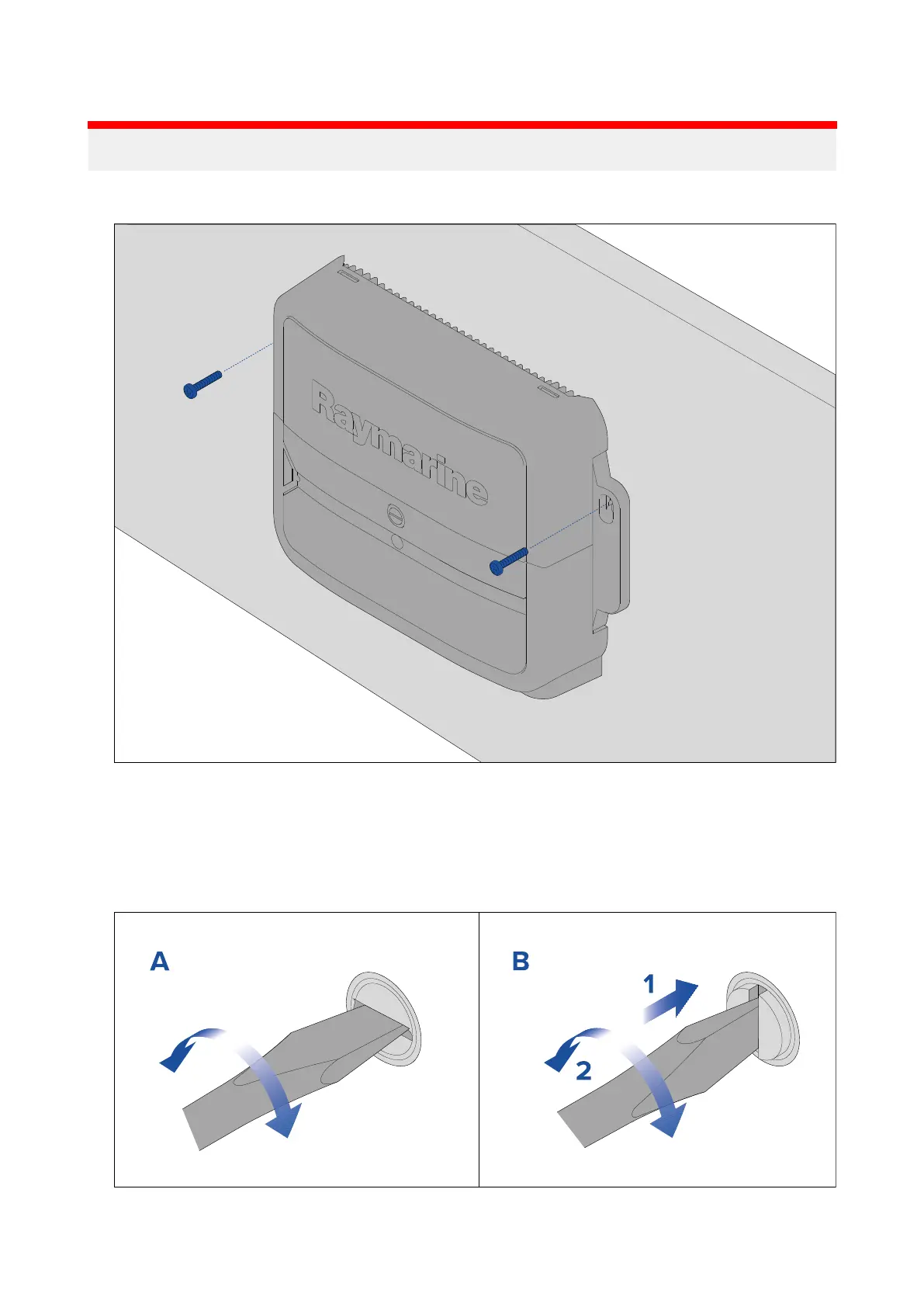

1. ACU を適切な場所に取り付け、付属のネジで固定します。
オートパイロット・コントロール・ヘッドと舵角基準センサー／トランスデューサ（適切な場合）もこの時点で取り
付ける。
2.ACU への接続に必要な電源、データ、その他のケーブルを配線します。
3.ACU コネクタパネルに必要なすべての接続を行います。
(コネクタパネルは、フロントカバーを取り外すことでアクセスできます)
- A - カバーパネルのロック解除
- B - カバーパネルのロック
