7.オートパイロットコントローラー
8. ACU
9. ドライブユニット(例)
10. ラダーセンサ/トランスデューサ(M81105)

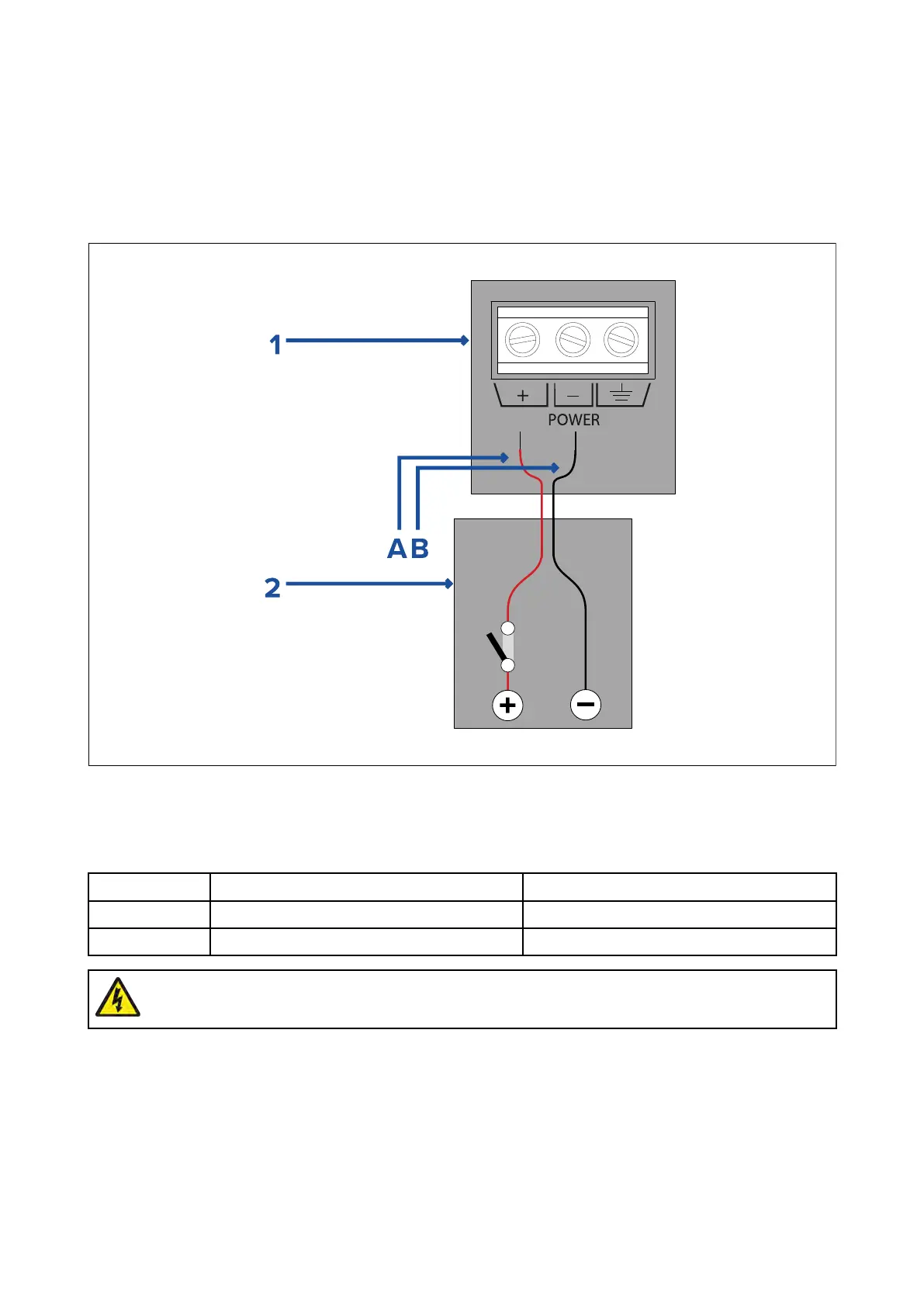

電源接続 - ACU-100、ACU-150
ACU-100 および ACU-150 への電源は、適切なヒューズ付きの定格電源から供給する必要があります。
1.ACU-100, ACU-150 電源接続パネル
2.船舶用配電盤
電源接続色
Color Description
A Red
Power in Positive (+) 12 V dc
B Black
Power in Negative (–) 0 V dc
警告 プラス接地システム
本機をプラス接地のシステムに接続しないでください。
ヒューズと回路保護
オートパイロットシステムには、3 つのレベルの電源保護があります。ドライブ (モーター) と関連ケーブルは、まず
ACU ハードウェアとソフトウェア内の電流検出とストール状態検出によって保護されます。これらの部品と ACU コン
ポーネントには、ACU 内部の電源ヒューズによって第 2 レベルの保護が提供されます。オートパイロットシステム全
体と主配電盤に戻る配線の保護は、船舶のサーキットブレーカー/ヒューズによって提供されます。
電源回路の保護
分電盤のEvolutionシステム用電源は、ACUに適したヒューズまたはサーキットブレーカーで保護します。ACUコネク
タパネルに記載されている主電源ヒューズの定格を参考にしてください。不明な場合は、最寄りの販売店にご相談くだ
さい。
72
