インラインヒューズとサーマルブレーカーの定格
SeaTalkng ® ネットワークの電源には、インラインヒューズまたはサーマルブレーカーを取り付ける必要があります。
- インラインヒューズ定格 5 A
- サーマルブレーカー定格：3A（下記注参照）
Note:
サーマルブレーカーに適したヒューズの定格は、以下によって異なります：
1) SeaTalkng ®ネットワークに接続している機器の数
2) SeaTalkng ®ネットワークが接続している同じサーマルブレーカーを共有している機器の数
SeaTalkng ®システムの負荷
SeaTalkng ®システムの最大負荷/LENは、バックボーンの長さによって異なります。
不均衡なシステム負荷：
• - バックボーンの長さ：0 m～20 m - 最大LEN：40
• - バックボーンの長さ > 20m（66フィート）～40m（131フィート） - 最大LEN：20
• - バックボーンの長さ： バックボーン長： > 40 m (131 ft) ～ 60 m (197 ft) - 最大LEN： 14
バランスの取れたシステム負荷：
• - バックボーンの長さ：0 m～60 m - 最大LEN：100
• - バックボーンの長さ > バックボーン長：60m（197フィート）～80m（262フィート） - 最大LEN：84
• - バックボーンの長さ： > バックボーン長：80m（262フィート）超～100m（328フィート） - 最大LEN：60
• - バックボーンの長さ > 100m（328フィート）超～120m（394フィート） - 最大LEN：50
• - バックボーンの長さ： > バックボーン長：120m（394フィート）超～160m（525フィート） - 最大LEN：40
• - バックボーンの長さ： > 160m（525フィート）～200m（656フィート） - 最大LEN：32
9.6 配電 - SeaTalkng ® (シー トーキング)
推奨事項とベストプラクティス
- 承認された SeaTalkng ® 電源ケーブルのみを使用してください。別の製品用に設計された、または別の製品に付属
の電源ケーブルは使用しないでください。
- 一般的な配電シナリオの実装については、以下を参照してください。
Important:
- ソナーモジュールなど）は、船舶の電気系統に大きな電力需要のピークを与える可能性があり、ピーク時に他の製品
に利用可能な電圧に影響を与える可能性があります。
- 以下の情報は、製品を保護するためのガイダンスに過ぎません。以下の情報は、製品を保護するためのガイダンスに
過ぎません。一般的な船舶の電源配置をカバーしていますが、すべてのシナリオをカバーしているわけではありませ
ん。適切な保護レベルが不明な場合は、Raymarine正規販売店、または適切な資格を持つプロの船舶電気技師にご相
談ください。

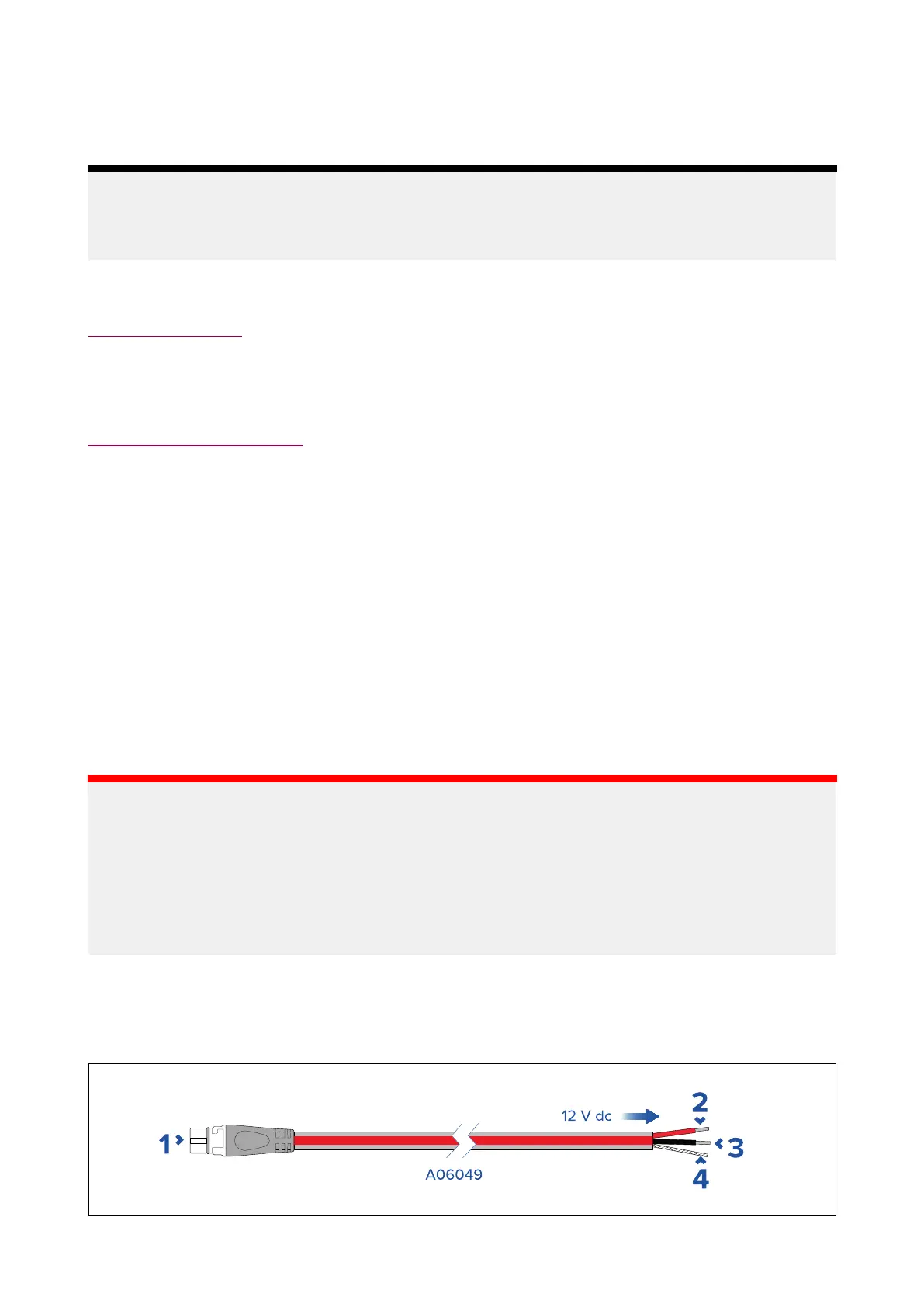

SeaTalkng ® パワーケーブル (A06049)
バッテリーまたは配電盤からSeaTalkng ®バス（バックボーンまたは5ウェイ・コネクター）に電源を供給する場合
は、A06049電源ケーブルを使用する必要があります。
ケーブルの3芯すべてが正しく接続されている必要があります：
1. SeaTalkng ®スパーコネクター - SeaTalkng ®ネットワークのスパー接続に接続します。
EV-1connections63
