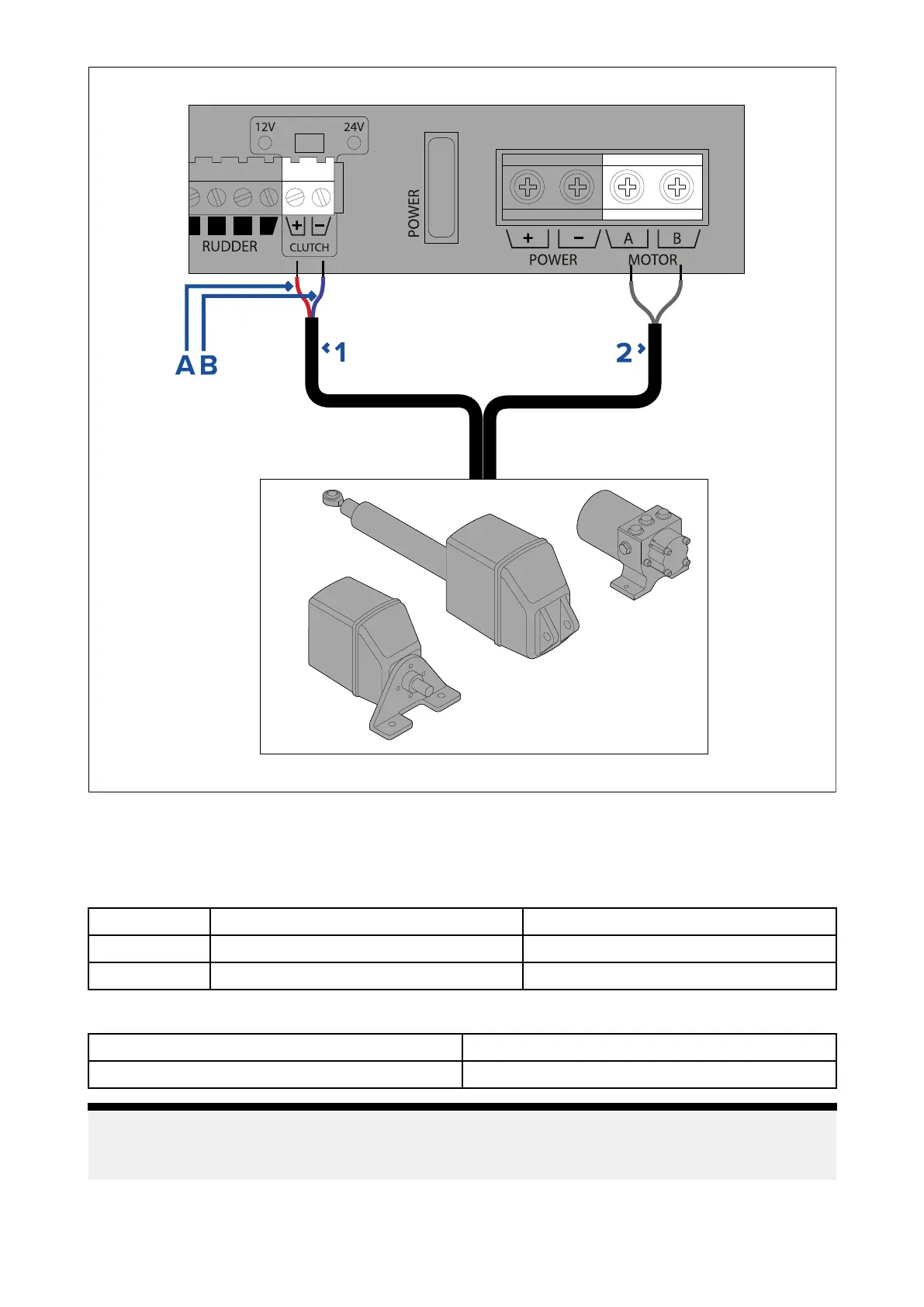

1.クラッチ（すべてのモーターにこの接続があるわけではない）
2.モーター（上の図にはすべての互換性のあるバリエーションが示されているわけではありません。）
クラッチ接続色
Color Description
A Red
Clutch Positive (+) connection
B Blue
Clutch Negative (–) connection
モーター出力
ACU–200 ACU-400
15 A (maximum continuous output) 30 A (maximum continuous output)
注意 :
モーター出力には、完全な短絡および過電流保護機能があります。モータ出力接続のどちらかがアースに短絡して
も、オートパイロットに永久的な損傷はありません。
94
