AUSPACKEN DEUTSCH
4.2.5 MONTAGE DES VORHANGS
Schrauben Sie die beiden mittleren Schrauben auf der hinteren Abdeckung des Mähwerkes heraus.
Legen Sie den Vorhang so auf die Abdeckung, daĂź die Ă–ffnungen des Vorhangs mit denen fĂĽr die Schrauben ĂĽbereinander liegen.
Befestigen Sie den Vorhang mit den vorher heraus geschraubten Schrauben.
4
.2.6 MONTAGE DES AUFFANGBEHĂ„LTERS
Der Auffangbehälter ist vormontiert, es ist nur notwendig ihn am Gerät anzubringen und einzustellen.
Nehmen Sie den Auffangbehälter aus der Verpackung, ziehen Sie den Behälter
1 1auseinander, klappen Sie das vordere Rohr 2, schrauben Sie die oberen
Schrauben
3 und 4 ein und ziehen Sie sie leicht an.
Hängen Sie dann den Auffangbehälter in die Halterung ein, richten Sie ihn an den Kotflügeln aus ziehen Sie die Schrauben 3 und 4 fest an.
N
ehmen Sie den Auffangbehälter ab und legen Sie ihn mit der Öffnung nach oben auf die hintere Umrandung. Schrauben Sie die Muttern von den
Schrauben
20 unter der Haube und setzen Sie Eckversteifungen 5 oben und unten unter die Stangen. Schrauben Sie die Muttern auf die Schrauben 20 und
ziehen Sie sie fest an.
Klappen Sie die linke Stütze 6 und die rechte Stütze 7 ab. In den Behälter legen Sie die untere Stange 8. Von den Aussenseiten des Auffangbehälters befes-
tigen Sie die untere Stange
10 und sichern Sie sie mit den Schrauben 11, welche Sie fest anziehen. Schrauben Sie die Stange 8 an die vordere Stange 2 und
die Eckversteifungen
5 , mit Hilfe der Schrauben 9.
Auffangbehälter 360 l:
Von der Aussenseite verbinden Sie es mit der zweiten unteren Stange 12 und sichern Sie es mit der Schraube 13. Legen Sie den oberen Rahmen auf die Ă–ff-
nung im Deckel, von der Unterseite des Deckels legen Sie das Blech
14 an und befestigen Sie alles mit den Muttern 15.
Nehmen Sie den Auffangbehälter (300 l/360 l), hängen Sie ihn in die Halterung im hinteren Teil des Mähwerkes ein und kontrollieren Sie die richtige Lage
anhand der KotflĂĽgel. Im Falle der NichtĂĽbereinstimmung
korrigieren Sie durch Lösen der Schrauben, Anpassung und der erneuten Befestigung.
Lässt sich keine Übereinstimmung mit der oben genannten Methode erreichen, stellen Sie die Halterung des Auffangbehälters im hinteren teil des Gerätes
neu ein.
Nach der Einstellung nehmen Sie den Behälter vom Mähwerk, ziehen Sie alle Schrauben an und befestigen Sie den Sack mit den Plasteclipsen am Rahmen.
Durch die obere Ă–ffnung geben Sie den Hebel
18 hindurch und befestigen Sie ihn mit der Schraube M5x12 und Mutter.
Befestigen Sie die Kontaktfeder 19 des Sicherheitsschalters.
Kontrollieren Sie den Anzug aller Schrauben und Muttern.

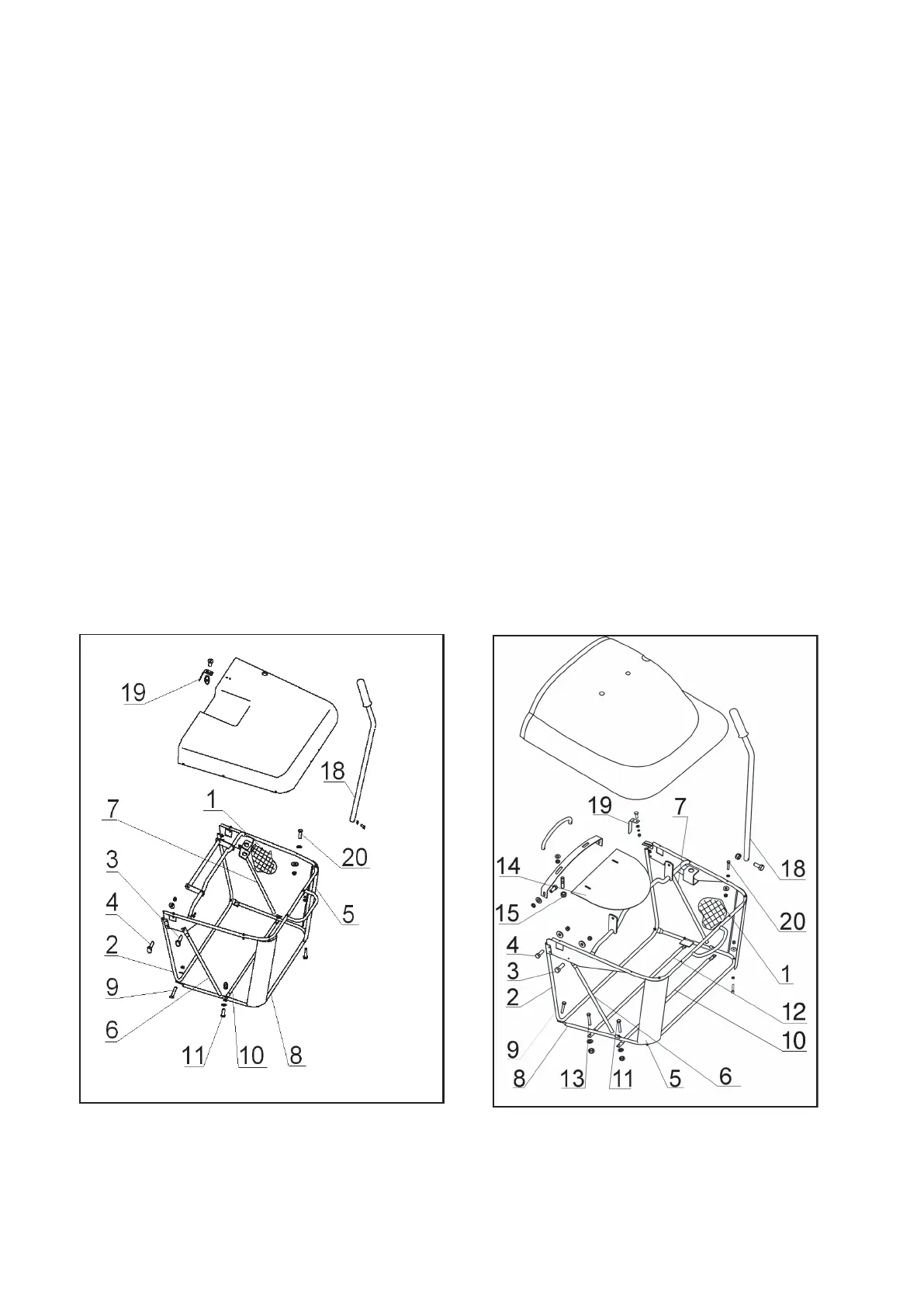

AUFFANGBEHĂ„LTER 300 l AUFFANGBEHĂ„LTER 360 l
4.2.7
AUFHĂ„NGEN DES AUFFANGBEHĂ„LTERS
Den montierten Auffangbehälter (300 l/360 l) nehmen Sie in beide Hände und heben ihn an. Neigen Sie ihn im Winkel von 40° und Hängen Sie ihn in
die Halterung am Gerät. Nach dem richtigen Einhängen kleben Sie die Warndreiecke auf (selbstklebend in gelber Farbe) auf den Behälter und das Gerät
so, das die Spitzen zueinander zeigen. Kontrollieren Sie die richtige Funktion der Sicherheitsschalter.
In der geschlossenen Stellung muss die Kontaktfeder 19 des Sicherheitsschalters, den Schalter eingeschaltet halten.
41
