DEBALLAGE FRANCAIS
4.2.5 MONTAGE DE LA CHARNIERE
Dévissez les 2 vis centraux sur la plaque arrière de la faucheuse.
Apposez la charnière de telle façon, à ce que ses ouvertures de fixation se recouvrent avec les ouvertrures pour les vis.
Fixez la charnière avec les vis précédemment dévissés.
4
.2.6 MONTAGE DE LA TREMIE D'HERBE
La trémie d'herbe est prémontée, il faut seulement effectuer son montage sur la machine et la régler.
Sortez la trémie d'herbe de la boîte, dépliez le sac
1, rabattez la tige avant 2, placez les vis supérieurs 3 et 4 et serrez les légèrement.
Accrochez la trémie d'herbe ainsi préparée sur la partie arrière de la faucheuse, alignez la avec les ailes et serrez solidement les vis
3 et 4.
Enlevez la trémie et posez la sur la lisse arrière avec l'ouverture d’entrée vers le haut. Dévissez les écrous des vis 20 sous le couvercle et insérez les raidis-
s
eurs angulaires
5 s
ous les tuyaux en haut et en bas. Vissez le écrous sur les vis
2
0
e
t resserrez les solidement.
Rabattez le support gauche 6 et le support droit
7. Placez le tuyau inférieur 8 dans le sac. Rattachez le tuyau inférieur 10 du côté extérieur de la trémie
d'herbe et verouillez le par les vis
11 que vous visserez solidement. Vissez le tuyau 8 au tuyau de devant 2 et aux raidisseurs angulaires 5 à l'aide des vis 9.
Trémie 360 l:
Rattachez le second tuyau inférieur 12 du côté extérieur et verouillez le par les vis 13. Insérez la lisse supérieure dans les ouvertures du couvercle, apposez
la tôle 14 du côté inférieur du couvercle et fixez le par les écrous 15.
Saisissez la trémie d'herbe (300 l/360 l), accrochez la sur les support sur la plaque arrière de la faucheuse et vérifiez de nouveau son ajustement avec les
ailes. Corrigez les imprécisions éventuelles par desserrage des vis, réajustement et resserrage des vis.
S'il n'est pas possible d'obtenir l'alignement par la méthode décrite ci-dessus, effectuez l'ajustage par déplacement des supports de la trémie sur la plaque
arrière. Après l'ajustage, enlevez la trémie de la faucheuse, serrez touts les vis et fixez le sac sur le cadre à l'aide des attaches en plastique.
Faites passer le levier de levage
18 par l'ouverture supérieure du couvercle et verrouillez le par le vis M5x12 avec écrou.
Fixez le ressort de contact
19 de l'interrupteur de sécurité.
Vérifiez le resserrage de touts les écrous et vis.

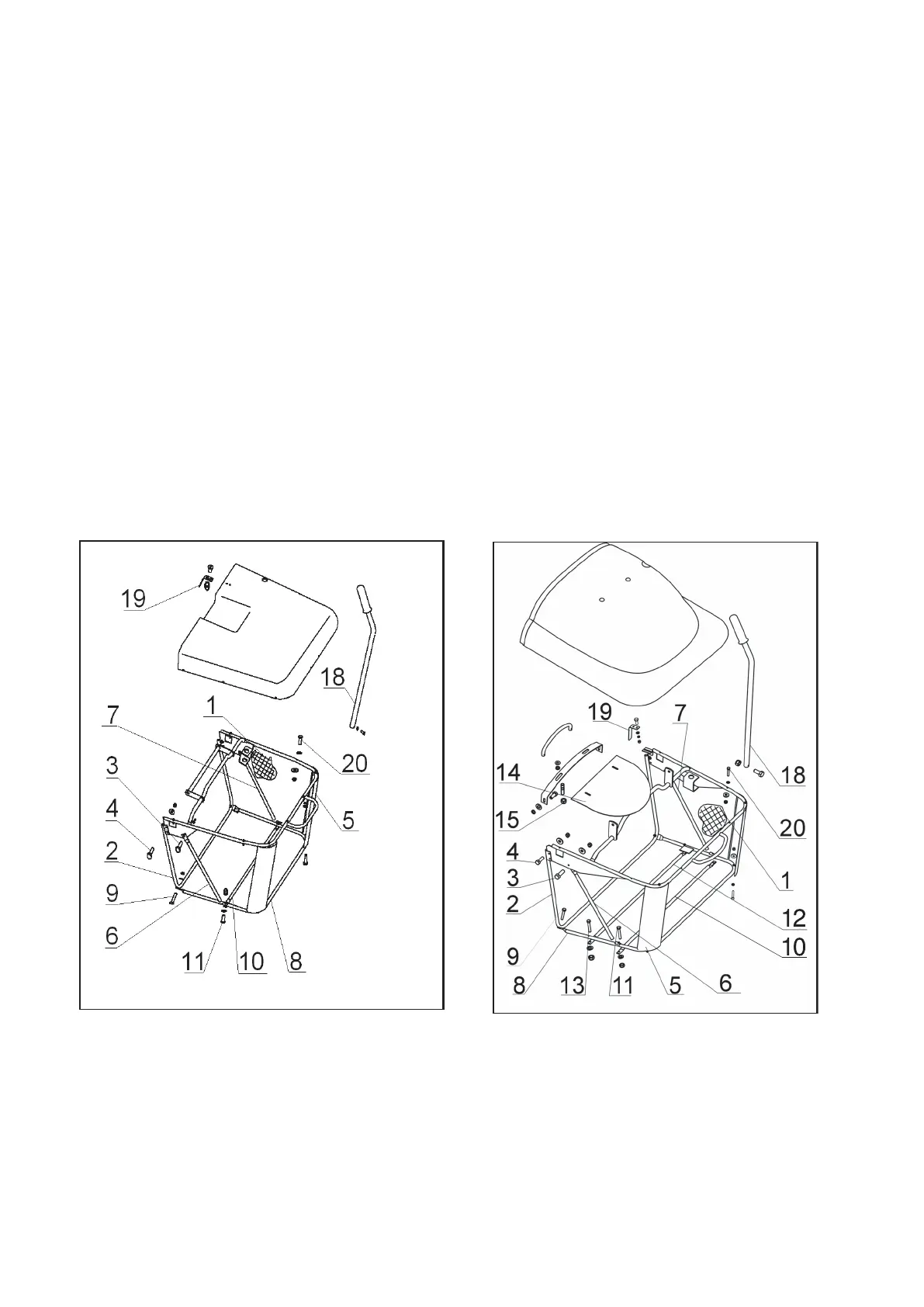

TREMIE 300 l TREMIE 360 l
4.2.7 ACCROCHAGE DE LA TREMIE D'HERBE
Saisissez la trémie assemblée (300 l/360 l) par les deux mains et soulevez la. Inclinez la dans un angle de 40° et accrochez la sur les supports sur la
plaque arrière de la machine.
Après une implantation correcte, collez les triangles (autocollants de couleur jaune) sur la trémie et sur la machine de telle façon à ce que les extrémités
soient orientées vers eux même.
Vérifiez le fonctionnement correct de l'interrupteur de sécurité.
Le ressort de contact
19 de l'interrupteur de sécurité doit dans la position finale tenir l'interrupteur en état enclenché.
69
