WARTUNG DES GERÄTES DEUTSCH
7.10.1 SCHÄRFEN DER MESSER
a) Die Messer können mit der Feile oder dem Schleifstein geschärft werden. Führen Sie die Schärfung nicht an angebauten Messern durch. Grosse Sorgfalt
widmen Sie dem Ausgleich und dem Austarieren der Messer. Nicht austarierte Messer können durch ihre Vibrationen den Motor oder das Mähwerk
beschädigen. Beim Austarieren geben Sie einen Schraubenzieher in die Zentrierungslöcher und bringen Sie die Messer in eine waagerechte Stellung (siehe
Bild 7.10). Wenn das Messer in dieser Lage bleibt , ist es ausgewogen. Wenn eines der Messerenden überwiegt, schleifen Sie es weiter ab, bis eine Aus-
gewogenheit erreicht ist Beim Austarieren kürzen Sie nicht die Länge der Messer!
Die zulässige statische Unausgewogenheit darf max. 2g betragen.
b) TRIPLEX-MESSER
Demontieren Sie die einzelnen Schneiden und schärfen Sie sie einzeln.
Achten Sie bei der Montage darauf, dass Sie die Schneiden
n
icht verwechseln.
D
ie zulässige statische Unausgewogenheit
darf max. 2g betragen.

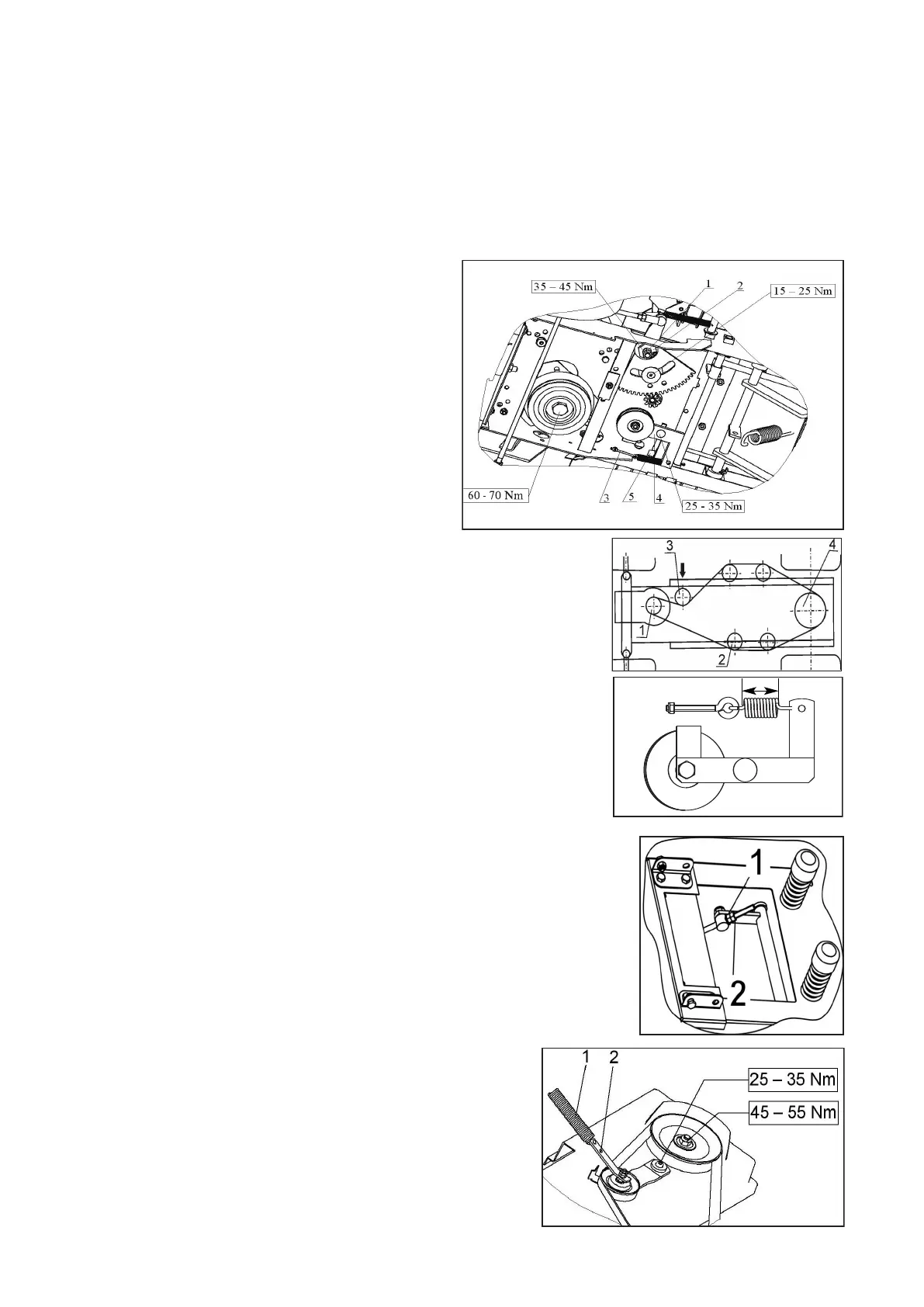

7.11 WARTUNG DER LENKUNG
Kontrollieren Sie regelmässig, ob zwischen den Elementen der Lenkung
und dem Ritzel des Lenkrads ein nicht zu grosses Spiel ist. Im Falle
eines zu grossen Spiels, wieder einstellen. Eine Vernachlässigung kann
zur Beschädigung der Lenkung führen. Beim Ausmessen des Spiel lösen
Sie zuerst die beiden Muttern M12 (
1) der Schraube des Kurbelarms.
Setzen Sie einen geeigneten Schlüssel auf den Sechskant
des Kurbelarms
2 und drehen Sie mit ihm, bis Sie das Spiel auf
ein Minimum eingestellt haben. Danach beide Muttern M12 (1) anziehen.
7.12 KONTROLLE UND EINSTELLUNG
DES RIEMENANTRIEBS DES ANTRIEBES
Der Riemen ist richtig gespannt, wenn bei einer Krafteinwirkung von 4kp
auf den Riemen es zu einer Durchbiegung von ca. 1,5 cm kommt. Die Positionen auf dem Bild sind:
1. Motorriementrieb
2. Riemenführung
3. Riemenspannvorrichtung
4. Getrieberiementrieb
Die Einstellung der Riemenspannung führen Sie mit dem Anzug der Mutter
der Befestigungsschraube der Spannfeder durch und danach vollziehen Sie mit der Schraube
3
die Feineinstellung so, das die Feder eine Länge von 50w1 mm hat.
7.13 KONTROLLE UND EINSTELLUNG DES MÄHWERKS
Zur Sicherung einer qualitativ guten Mähung ist die Einstellung des Mähwerkes sehr wichtig.
Bei der Kontrolle und der Einstellung gehen Sie folgendermaßen vor:
• Stellen Sie das Gerät auf eine ebene Fläche und kontrollieren Sie den Reifendruck.
• Den Hebel des Mähwerkes
6.1.17 bringen Sie in Position „2“.
• Kontrollieren Sie die Vorderkanten des Mähwerkes über dem Boden, welche an beiden
Seiten den gleichen Abstand haben müssen, 17 - 19mm.
• Die Einstellung erfolgt über das Drehen des Mutter 1 nach dem Lösen der Mutter 2.
Die Mutter sind zugänglich nach der Herausnahme des Batteriefachs
(bei Geräten des Typs SJ2..., SJ3..., SJ4..., SJ5...), gegebenenfalls des Werkzeugfachs
(bei Geräten SJ8..., SG8...).
• Nach dem Einstellen die Mutter
2 anziehen.
7.14 EINSTELLUNG UND KONTROLLE
DES ANTRIEBSRIEMEN DES MÄHWERKS
Der
Riemenantrieb des Mähwerkes wird über eine Rolle mit Feder gespannt.
Bei einer Verringerung der Riemenspannung aufgrund der Belastung vergrössern
Sie die Spannung durch das Umhängen der Feder 1 in die zweite Öffnung
des Rahmens
2 der Spannrolle.
51
50w1 mm
