8.3 Ventilation System
8.3.1 Demands on a Ventilation System
The purpose of a ventilation system is either to bring fresh
air into a room or to extract stale air from a room. Consider
the following example:
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
ÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉÉ
Fresh-air fan
Flow sensor
Extractor fan
Flow sensor

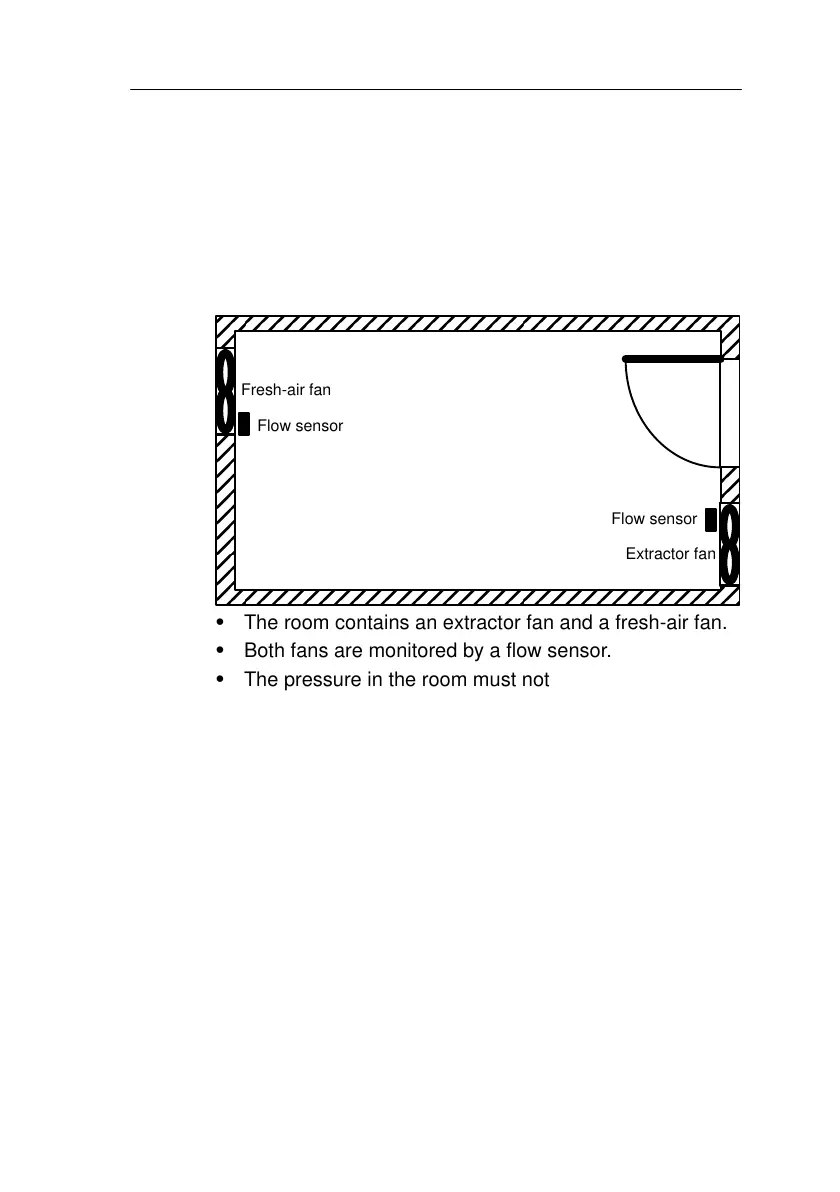

 The room contains an extractor fan and a fresh-air fan.
 Both fans are monitored by a flow sensor.
 The pressure in the room must not be allowed to rise
above atmospheric pressure.
 The fresh-air fan must only be switched on provided reli-
able functioning of the extractor fan is signaled by the
flow sensor.
 A warning lamp indicates if one of the fans fails.
Applications

Siemens LOGO! 230RC Specifications

General

Inputs	8 digital inputs
Outputs	4 relay outputs
Mounting Type	DIN rail
Protection Type	IP20
Dimensions	90 x 72 x 55 mm
Output Current	10 A
Operating Temperature	0°C to 55°C
Power Supply	115/230V AC
Storage Temperature	-40°C to +70°C
