Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

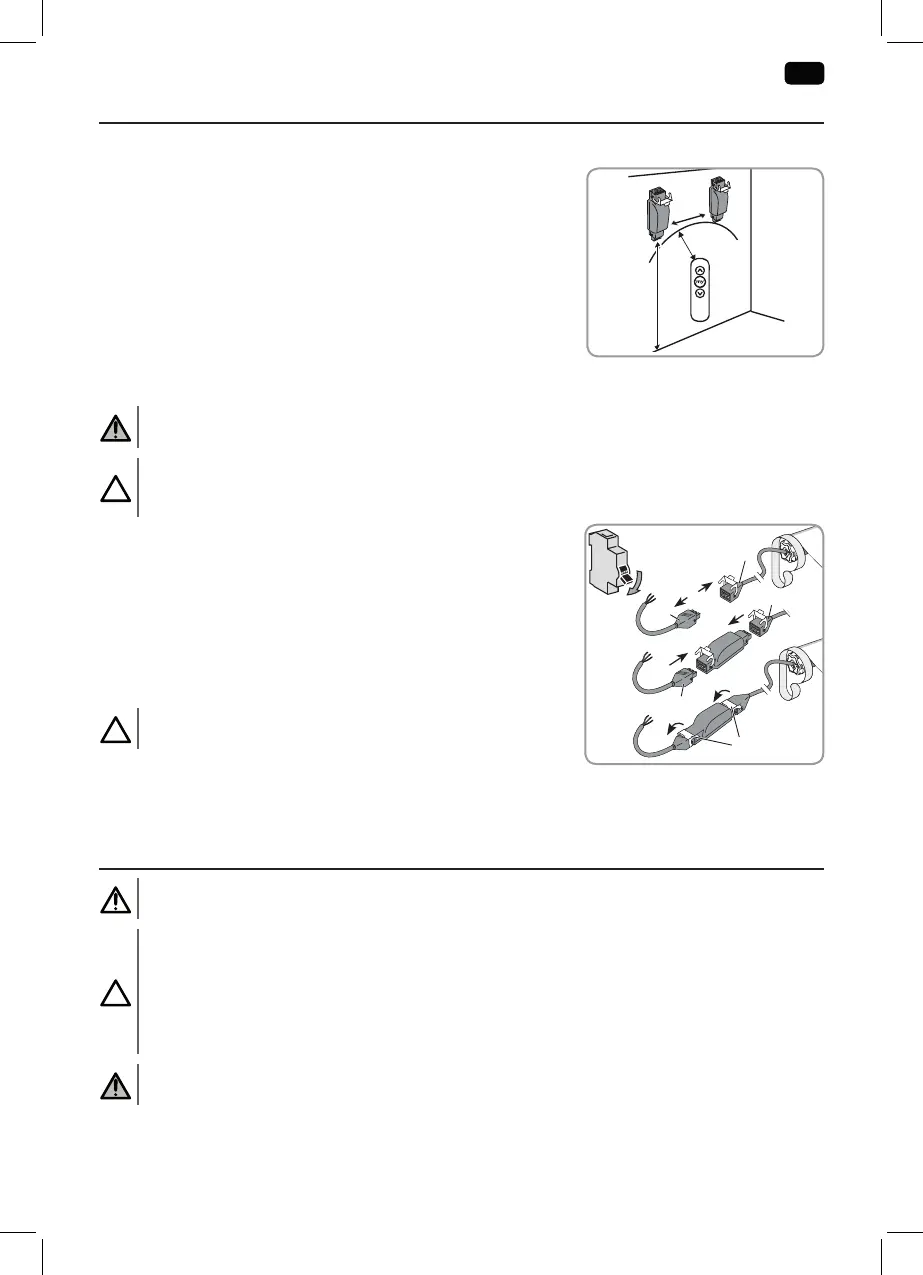

2. INSTALLATION
2.1. INSTALLATIONSRÅD
• Minsta avstånd (X) mellan Slim io Receiver
Pergola + Plug och marken:
X = 150cm
• Minsta avstånd (Y) mellan Slim io Receiver
Pergola + Plug och en radioärrkontroll:
Y = 30cm
• Minsta avstånd (Z) mellan två mottagare Slim io Receiver
Pergola + Plug:
Z = 20cm
2.2. MONTERING AV SLIM IO RECEIVER PERGOLA + PLUG
Varning
Följ gällande standarder och bestämmelser vid monteringen.
Varning
Mottagaren Slim io Receiver Pergola + Plug ska installeras skyddad från regn och rusk och så att barn
varken kan se eller nå den.
1) Bryt nätströmmen.
2) Lossa snabbkopplingen på motorkabeln (A) från snabbkopplingen på
strömkabeln (B).
3) Anslut Slim io Receiver Pergola + Plug mellan motorkabeln (A) och
strömkabeln (B).
• Motor = motorsida (A)
• Strömförsörjning 230V = strömförsörjningssida (B)
4) Lås spärrarna (C).
Varning
Kontrollera att de två snabbkopplingarna är korrekt inkopplade.
5) Placera Slim io Receiver Pergola + Plug i markisfästet så att den inte
syns.
6) Sätt fast Slim io Receiver Pergola + Plug (till exempel med buntband).
3. KABELANSLUTNING
Försiktighet
Följ standarden NF C 15-100 för elektriska installationer.
Varning
• Kablar som dras genom en metallvägg måste skyddas och isoleras med en krage eller muff.
• Fäst kablarna så att de inte kommer i kontakt med någon rörlig del.
• Om mottagaren ska användas utomhus och strömkabeln är av typen H05-VVF ska kabeln dras i ett
UV-beständigt hölje, t.ex. i en kabelkanal.
• Se till att mottagarens strömkabel är åtkomlig: den ska vara enkel att byta.
Varning
Gör alltid en böj på strömkabeln så att vatten inte kan komma in i mottagaren!
Z
Y
X
A
B
C
A
B
OFF
