Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

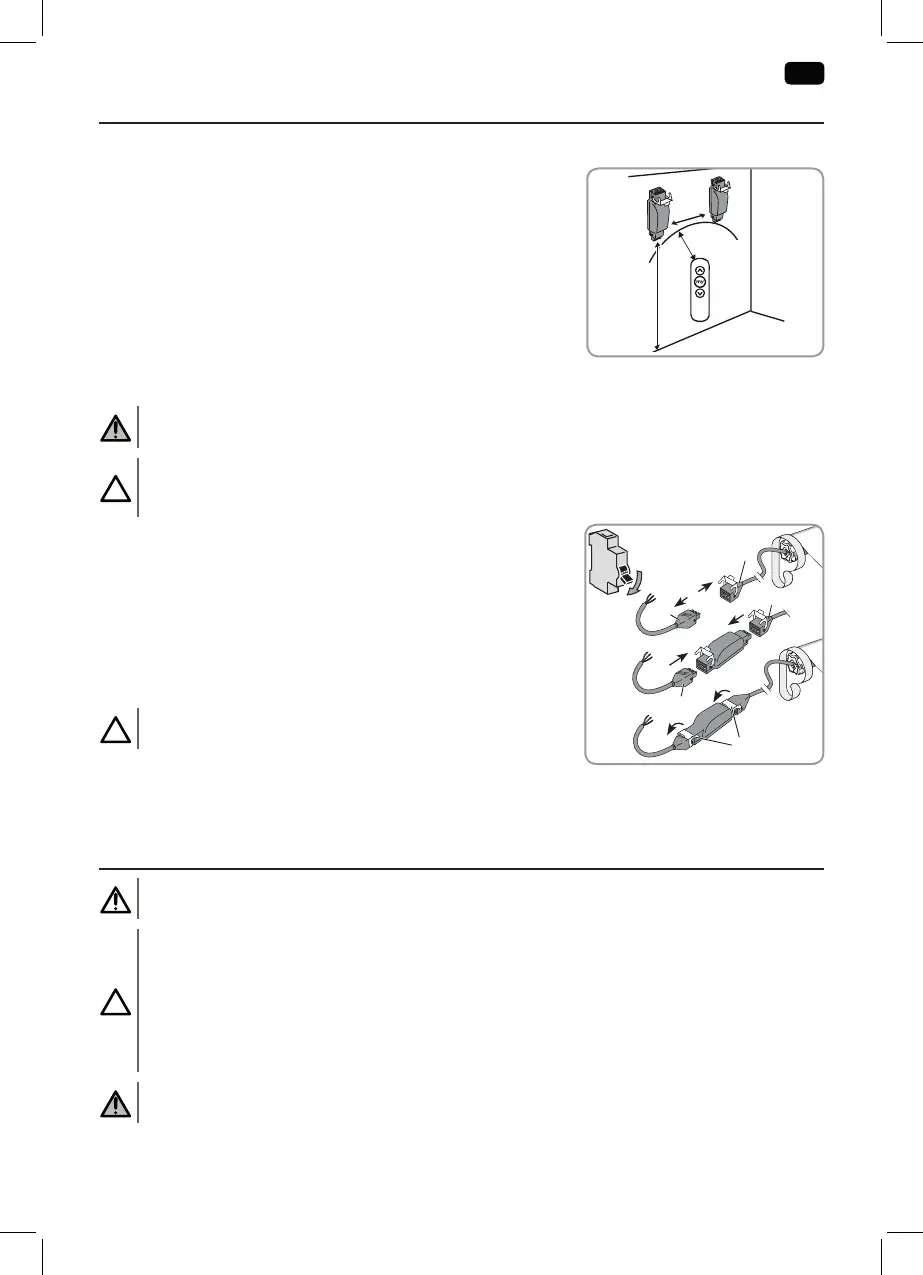

2. INŠTALÁCIA
2.1. INŠTALAČNÉ POKYNY
• Minimálna vzdialenosť (X) medzi Slim io Receiver
Pergola + Plug azemou:
X = 150cm
• Minimálna vzdialenosť (Y) medzi prijímačom Slim io Receiver
Pergola + Plug adiaľkovým ovládačom:
Y = 30cm
• Minimálna vzdialenosť (Z) medzi dvoma prijímačmi Slim io Receiver
Pergola + Plug:
Z = 20cm
2.2. MONTÁŽ SLIM IO RECEIVER PERGOLA + PLUG
Varovanie
Dodržujte normy aprávne predpisy platné vkrajine, kde sa vykonáva inštalácia.
Dôležité
Prijímač Slim io Receiver Pergola + Plug musí byť inštalovaný na mieste chránenom pred dažďom
anepriaznivými poveternostnými podmienkami, mimo dohľadu adosahu detí.
1) Vypnite sieťové napájanie.
2) Odpojte rýchlospojku kábla motora (A) od rýchlospojky napájacieho
kábla (B).
3) Zapojte Slim io Receiver Pergola + Plug medzi kábel motora (A)
anapájací kábel (B).
• Motor = strana motora (A)
• Napájanie 230V = strana elektrického napájania (B)
4) Zavrite zaisťovacie ramienka (C).
Dôležité
Skontrolujte, či sú obidve rýchlospojky do seba riadne zasunuté.
5) Vložte Slim io Receiver Pergola + Plug do držiaka na rolete, aby ste
ho schovali.
6) Pripevnite Slim io Receiver Pergola + Plug (napríklad pomocou hadicových spôn).
3. ZAPOJENIE
Upozornenie
Dodržiavajte normu NF C 15-100 pre elektrické inštalácie.
Dôležité
• Káble prechádzajúce cez kovovú stenu musia byť chránené aodizolované pomocou priechodky alebo
objímky.
• Káble pripevnite, aby ste zabránili akémukoľvek kontaktu spohyblivými časťami.
• Ak sa prijímač používa vonku aak je napájací kábel typu H05-VVF, nainštalujte tento kábel do vedenia
odolného voči UV žiareniu, napríklad pod žliabok.
• Napájací kábel prijímača nechajte prístupný: musí byť možná ľahká výmena.
Varovanie
Na napájacom kábli vždy urobte slučku, aby sa zabránilo prenikaniu vody do prijímača!
Z
Y
X
A
B
C
A
B
OFF
