SOMFY SLIM IO RECEIVER PERGOLA+PLUG User Manual

74
NL
Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

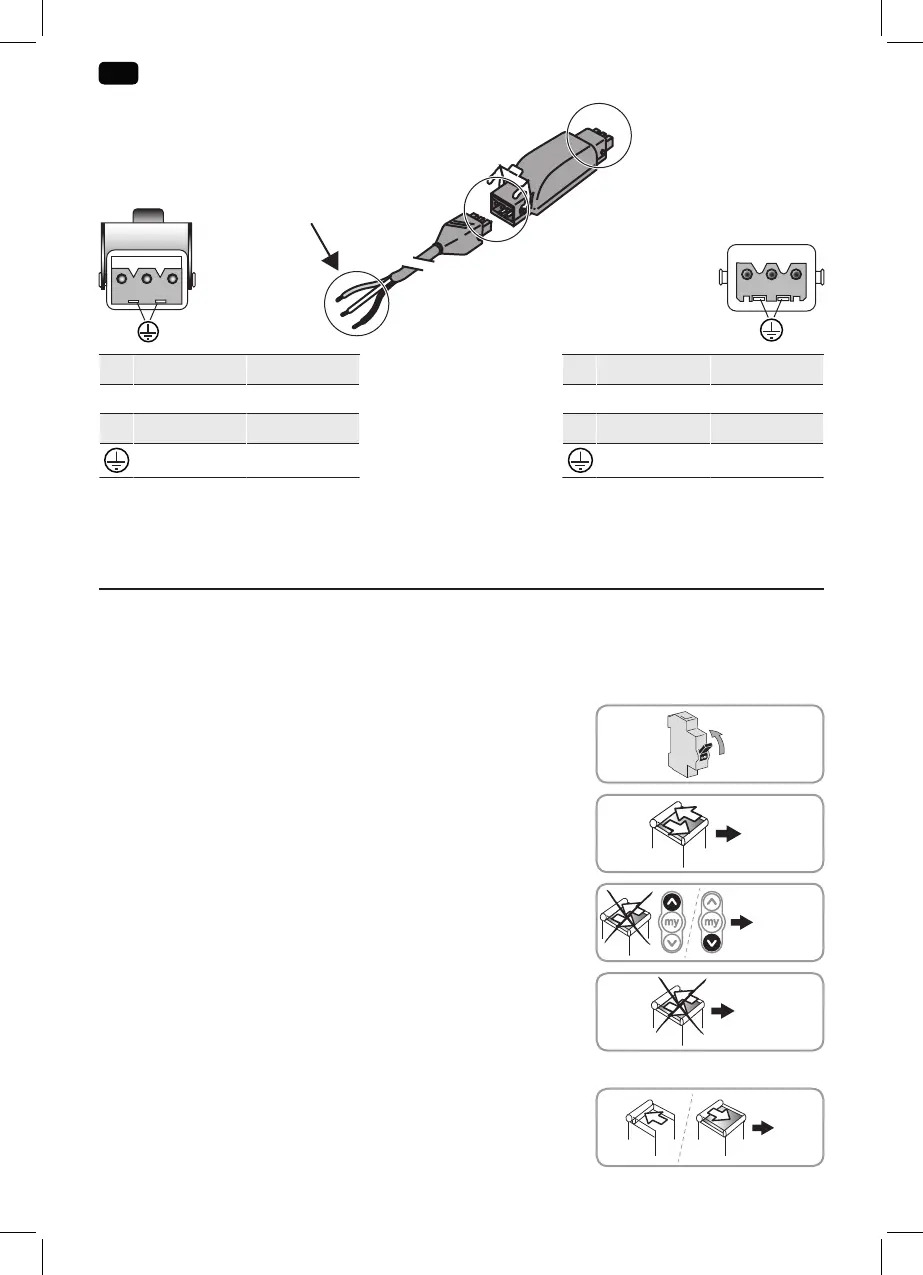

 Voor een goede ontvangst van het radiosignaal moet de voedingskabel van de Slim io Receiver Pergola + Plug
ten minste 30cm buiten het gemotoriseerd systeem uitsteken.
4. IN BEDRIJF STELLEN
Deze handleiding beschrij alleen de inbedrijfstelling met behulp van een lokaal io bedieningspunt.
Raadpleeg voor het installeren met behulp van ieder ander io bedieningspunt de bijbehorende handleiding.
 Voorwaarde: De eindpunten van de motor zijn al ingesteld.
4.1. BEPALEN VAN DE REEDS UITGEVOERDE INSTELLINGEN
Er mag slechts één motor tegelijk gevoed worden.
Schakel de spanning in en volg de procedure 4.1.1 of 4.1.2 afhankelijk van
de reactie van het gemotoriseerd systeem.
4.1.1. Het gemotoriseerd systeem beweegt kort
De lineaire verplaatsing is afgesteld en geen enkel Somfy bedieningspunt is
geprogrammeerd.
Ga naar hoofdstuk 4.5.
4.1.2. Het gemotoriseerd systeem beweegt niet
Druk op de Op of Neer toets en volg de procedure 4.1.2.1 of 4.1.2.2,
afhankelijk van de reactie van het gemotoriseerd systeem.
4.1.2.1. Het gemotoriseerd systeem beweegt nog steeds niet
De looptijd is niet ingesteld en het Somfy bedieningspunt is niet
geprogrammeerd.
Ga naar hoofdstuk 4.2.
4.1.2.2. Het gemotoriseerd systeem gaat geheel omhoog of omlaag als de toets Op of Neer
ingedrukt blij
De looptijd is ingesteld en het Somfy bedieningspunt is geprogrammeerd.
Ga naar hoofdstuk 5.
A
A
Ø ≥ 0.75 mm²
B
B
12 3
1
2
3
1 Blauw Nul
2 Zwart Fase
3 - -
Geel-groen Aarding
1 Blauw Nul
2 Zwart Op
3 Bruin Neer
Geel-groen Aarding
ON
4.5
4.1.2.1 /
4.1.2.2
4.2
5
