Slim io Receiver Pergola + Plug
4
FR
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.
 Pour une bonne transmission du signal radio, il est nécessaire de faire sortir le câble d'alimentation du Slim io
Receiver Pergola + Plug hors du produit motorisé de 30cm au moins.
4. MISE EN SERVICE
Cette notice ne décrit que la mise en service à l’aide d’un point de commande local io.
Pour une mise en service à l’aide de tout autre point de commande io, se référer à la notice correspondante.
 Condition préalable: Les fins de course du moteur sont déjà réglées.
4.1. IDENTIFICATION DES ÉTAPES DE RÉGLAGE DÉJÀEFFECTUÉES
Un seul moteur doit être alimenté à la fois.
Mettre sous tension et suivre la procédure 4.1.1 ou 4.1.2 en fonction de la
réaction du produit motorisé.
4.1.1. Le produit motorisé effectue un bref mouvement
La course linéaire est réglée et aucun point de commande Somfy n’est
enregistré.
Passer au chapitre 4.5.
4.1.2. Le produit motorisé ne bouge pas
Appuyer sur le bouton Montée ou Descente et suivre la procédure 4.1.2.1
ou 4.1.2.2, en fonction de la réaction du produit motorisé.
4.1.2.1. Le produit motorisé ne bouge toujours pas
La course linéaire n'est pas réglée et le point de commande Somfy n’est pas
enregistré.
Passer au chapitre 4.2.
4.1.2.2. Le produit motorisé monte ou descend complètement sur un appui maintenu du bouton
Montée ou Descente
La course linéaire est réglée et le point de commande Somfy est enregistré.
Passer au chapitre 5.

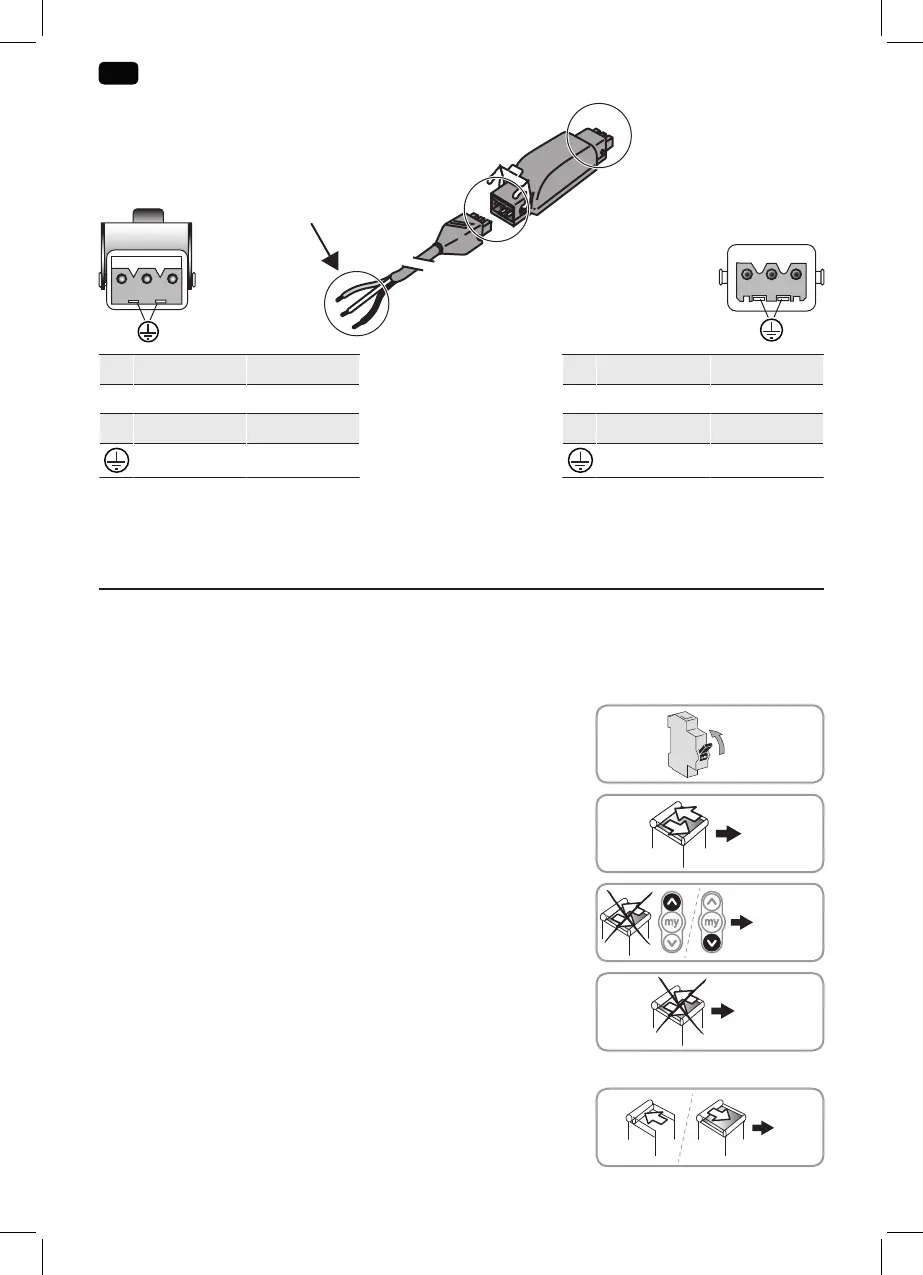

A
A
Ø ≥ 0.75 mm²
B
B
12 3
1
2
3
1 Bleu Neutre
2 Noir Phase
3 - -
Vert-jaune Terre
1 Bleu Neutre
2 Noir Montée
3 Marron Descente
Vert-jaune Terre
ON
4.5
4.1.2.1 /
4.1.2.2
4.2
5
