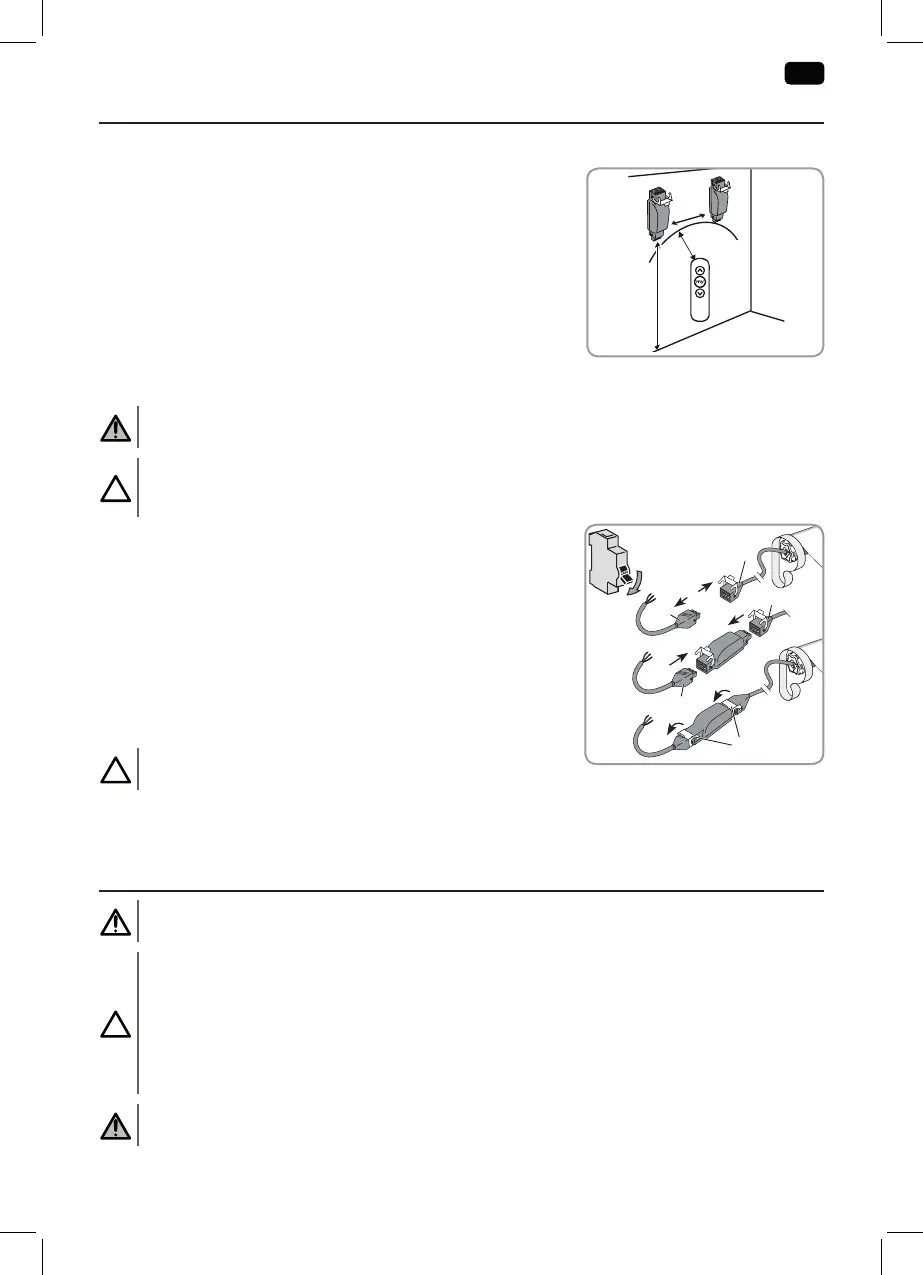

2. INSTALAÇÃO
2.1. CONSELHOS DE INSTALAÇÃO
• Distância mínima (X) entre um Slim io Receiver
Pergola + Plug e o solo:
X = 150 cm
• Distância mínima (X) entre um Slim io Receiver
Pergola + Plug e um ponto de comando rádio:
Y = 30 cm
• Distância mínima (Z) entre dois receptores Slim io Receiver
Pergola + Plug:
Z = 20cm
2.2. INSTALAÇÃO DO SLIM IO RECEIVER PERGOLA + PLUG
Aviso
Respeitar as normas e a legislação em vigor no país de instalação.
Atenção
O receptor Slim io Receiver Pergola + Plug deve ser instalado ao abrigo da chuva e das intempéries, fora
da vista e do alcance das crianças.
1) Desligar a alimentação eléctrica.
2) Desligar a ligação rápida do cabo do motor (A) da ligação rápida do
cabo de alimentação (B).
3) Ligar o Slim io Receiver Pergola + Plug entre o cabo do motor (A) e o
cabo de alimentação (B).
• Motor = lado do motor (A)
• Alimentação de 230V = lado da alimentação eléctrica (B)
4) Apertar as ganchos de fixação (C).
Atenção
Assegurar-se de que as duas ligações rápidas estão correctamente encaixadas.
5) Posicionar o Slim io Receiver Pergola + Plug no suporte do estore para ocultá-lo.
6) Fixar o Slim io Receiver Pergola + Plug (com a ajuda de braçadeiras, por exemplo).
3. CABLAGEM
Precaução
Respeitar a norma NF C 15-100 sobre instalações eléctricas.
Atenção
• Os cabos que atravessam uma parede metálica devem ser protegidos e isolados por uma manga ou
um forro.
• Fixe os cabos para evitar qualquer contacto com peças móveis.
• Se o receptor for utilizado no exterior e se o cabo de alimentação for do tipo H05-VVF, o cabo deve ser
instalado dentro de uma conduta resistente aos raios UV, por exemplo, sob uma manga de protecção.
• Deixe o cabo de alimentação do receptor em posição acessível: deve poder ser facilmente substituído.
Aviso
Fazer sempre um arco no cabo de alimentação, para evitar a entrada de água no receptor!
