Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

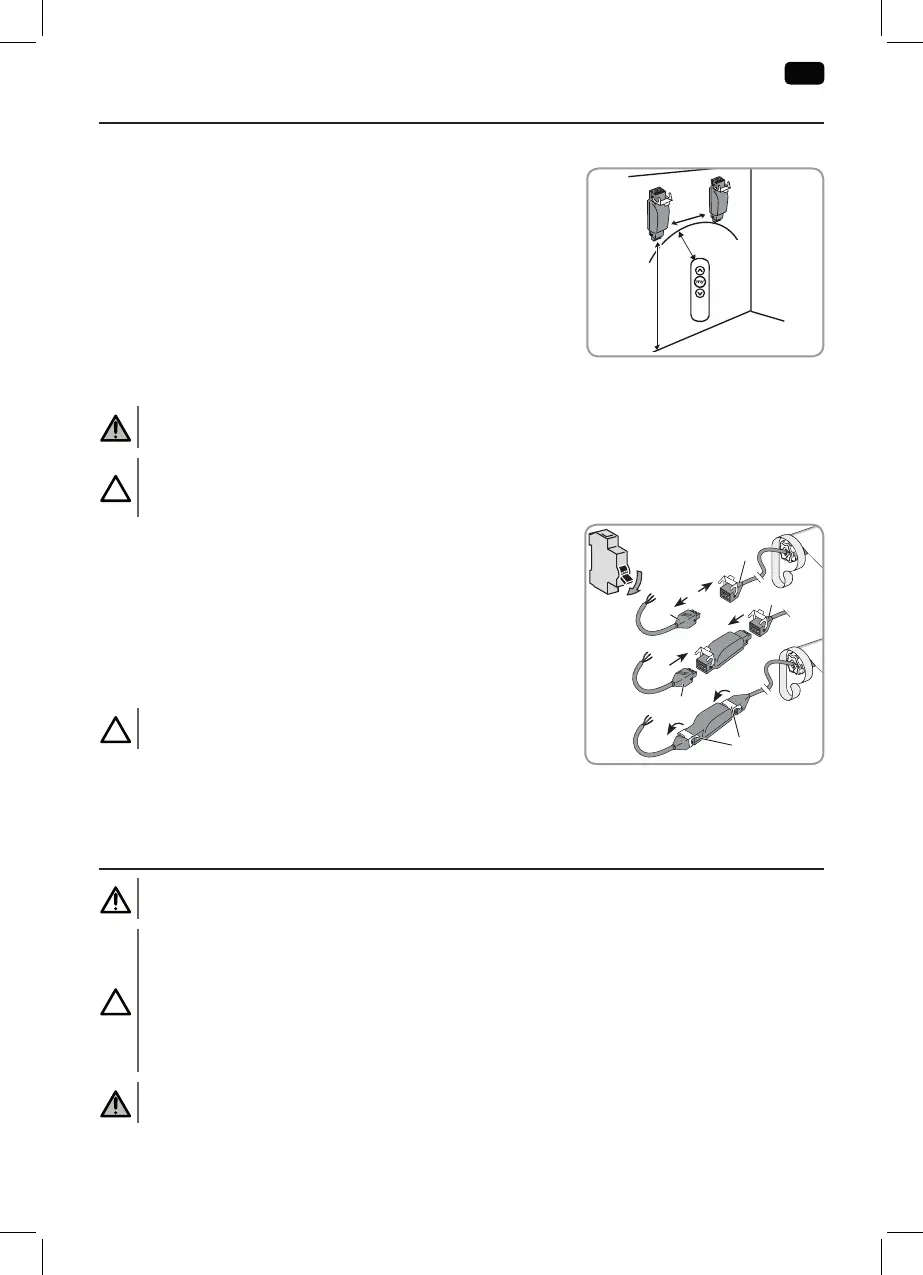

2. MONTÁŽ
2.1. DOPORUČENÍ PRO MONTÁŽ
• Minimální vzdálenost (X) mezi Slim io Receiver
Pergola + Plug azemí:
X = 150cm
• Minimální vzdálenost (Y) mezi Slim io Receiver
Pergola + Plug adálkovým ovladačem:
Y = 30cm
• Minimální vzdálenost (Z) mezi dvěma přijímači Slim io Receiver
Pergola + Plug:
Z= 20cm
2.2. MONTÁŽ SLIM IO RECEIVER PERGOLA + PLUG
Varování
Vprůběhu montáže dodržujte normy apředpisy platné vdané zemi.
Upozornění
Přijímač Slim io Receiver Pergola + Plug musí být instalován tak, aby byl chráněn před deštěm,
nepříznivými povětrnostními podmínkami, pohledově nerušil abyl mimo dosah dětí.
1) Vypněte síťové napájení.
2) Odpojte konektor na přívodním kabelu pohonu (A) od konektoru na
kabelu síťového přívodu (B).
3) Zapojte Slim io Receiver Pergola + Plug mezi kabel pohonu (A)
akabel síťového přívodu (B).
• Motor = konektor pro připojení pohonu (A)
• Napájení 230V = konektor síťového přívodu (B)
4) Zavřete zajišťovací raménko (C).
Upozornění
Zkontrolujte, zda jsou oba konektory řádně spojeny azajištěny.
5) Umístěte přijímač Slim io Receiver Pergola + Plug skrytě na nosnou
konstrukci pergoly.
6) Upevněte přijímač Slim io Receiver Pergola + Plug (například pomocí stahovacích pásek).
3. ZAPOJENÍ
Opatření
Dodržujte požadavky příslušných norem ČSN pro elektrické instalace aelektrická zařízení.
Upozornění
• Kabely procházející kovovou stěnou musejí být ochráněny aizolovány průchodkou nebo chráničkou.
• Upevněte kabely tak, aby za žádných okolností nemohlo dojít ke styku spohybujícími se částmi.
• Je-li přijímač používán ve venkovním prostředí apřívodní napájecí kabel je typu H05-VVF, měl by být
kabel veden tak, aby byl chráněn před UV zářením, např. vUV odolné trubce nebo liště.
• Přívodní napájecí kabel přijímače veďte tak, aby byl přístupný: musí být zachována možnost jeho
snadné výměny.
Varování
Na přívodním kabelu vytvořte odkapovou smyčku, aby do přijímače nemohla zatékat voda!
Z
Y
X
A
B
C
A
B
OFF
