Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

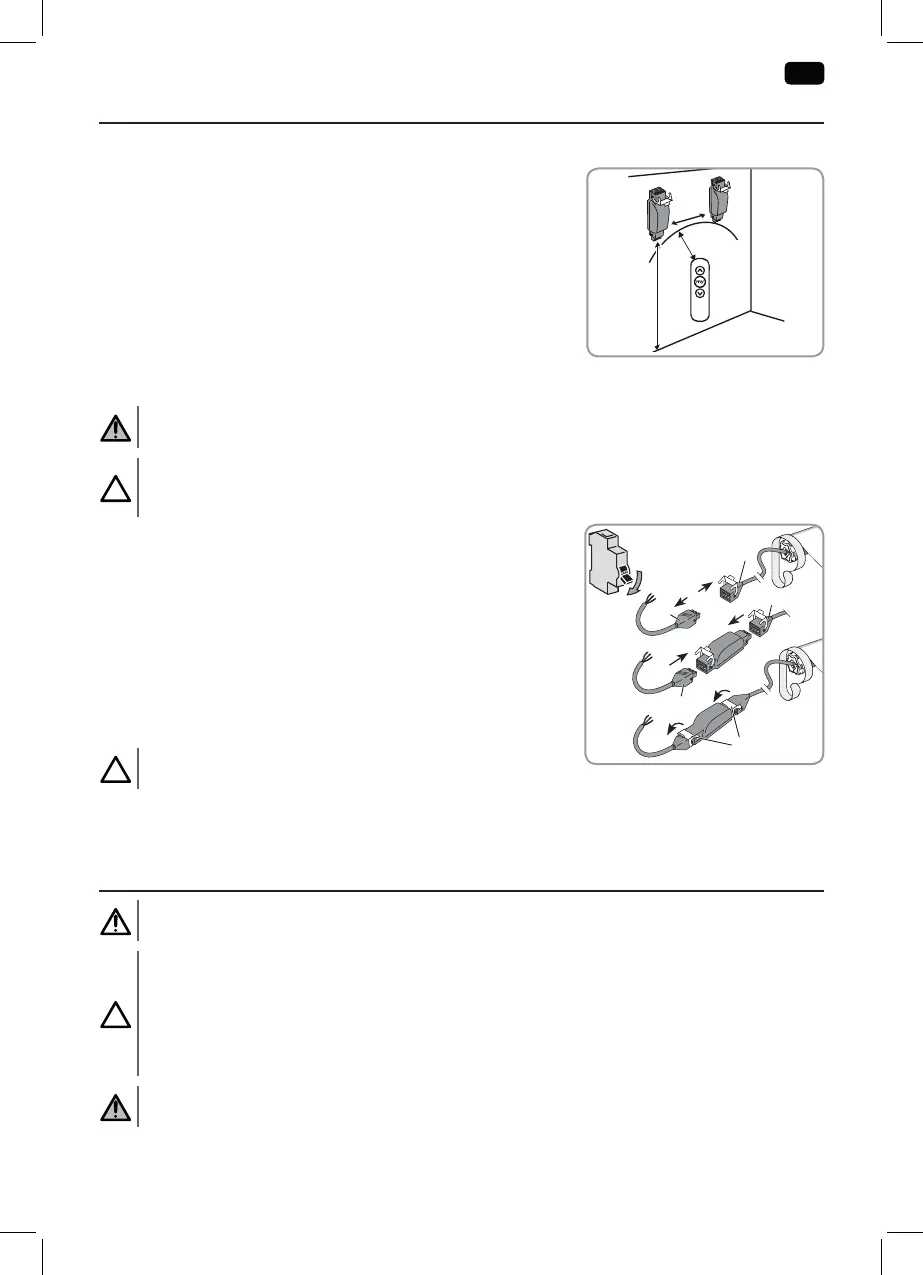

2. MONTAJ
2.1. MONTAJ TAVSİYELERİ
• Bir Slim io Receiver Pergola + Plug alıcı ile
zemin arasındaki minimum mesafe (X):
X = 150cm
• Bir Slim io Receiver Pergola + Plug alıcı ile kumanda
noktası arasındaki minimum mesafe (Y):
Y = 30cm
• İki Slim io Receiver Pergola + Plug alıcı arasındaki minimum mesafe
(X):
Z = 20cm
2.2. SLİM İO RECEİVER PERGOLA + PLUG MONTAJI
Uyarı
Montajın gerçekleştirileceği ülkede geçerli olan standartlara ve kararnamelere uygun hareket ediniz.
Dikkat
Slim io Receiver Pergola + Plug alıcısı, yağmura ve olumsuz hava koşullarına karşı korunaklı, çocukların
görüş ve erişiminden uzak bir yere monte edilmelidir.
1) Şebeke beslemesini kesiniz.
2) Motor kablosunun (A) hızlı bağlantı soketini, besleme kablosunun (B)
hızlı bağlantılı soketinden ayırınız.
3) Slim io Receiver Pergola + Plug alıcısını motor kablosu (A) ile
besleme kablosu (B) arasına bağlayınız.
• Motor = motor tarafı (A)
• 230V besleme = elektrik beslemesi tarafı (B)
4) Sabitleme klipslerini (C) kilitleyiniz.
Dikkat
Her iki hızlı bağlantı soketinin gereken şekilde yerleştirilmiş olduğunu kontrol ediniz.
5) Slim io Receiver Pergola + Plug alıcısını gözden gizlemek için mesnedindeki yerine yerleştiriniz.
6) Slim io Receiver Pergola + Plug alıcısını sabitleyiniz (örneğin kelepçeler kullanarak).
3. KABLO TESİSATI
Önlem
Elektrik tesisatının montajı, mutlaka ilgili NF C 15-100 standardına uygun olmalıdır.
Dikkat
• Metalik bir yüzeyden geçen kabloların, bir manşon veya kılıf ile korunması ve izole edilmesi gerekir.
• Hareket halindeki bir parça ile temasını önlemek için kabloları sabitleyiniz.
• Alıcı dış ortamda ve H05-VVF tipi bir besleme kablosu ile birlikte kullanılıyorsa, kabloyu UV ışınlarına
dayanıklı bir yere, örneğin oluk altına monte ediniz.
• Alıcının besleme kablosunun erişilebilir olmasına dikkat ediniz: zahmetsizce değiştirilebilmelidir.
Uyarı
Alıcıya su girmesini önlemek için, besleme kablosunda bağlantı öncesinde mutlaka bir halka oluştunuz!
Z
Y
X
A
B
C
A
B
OFF
