DE

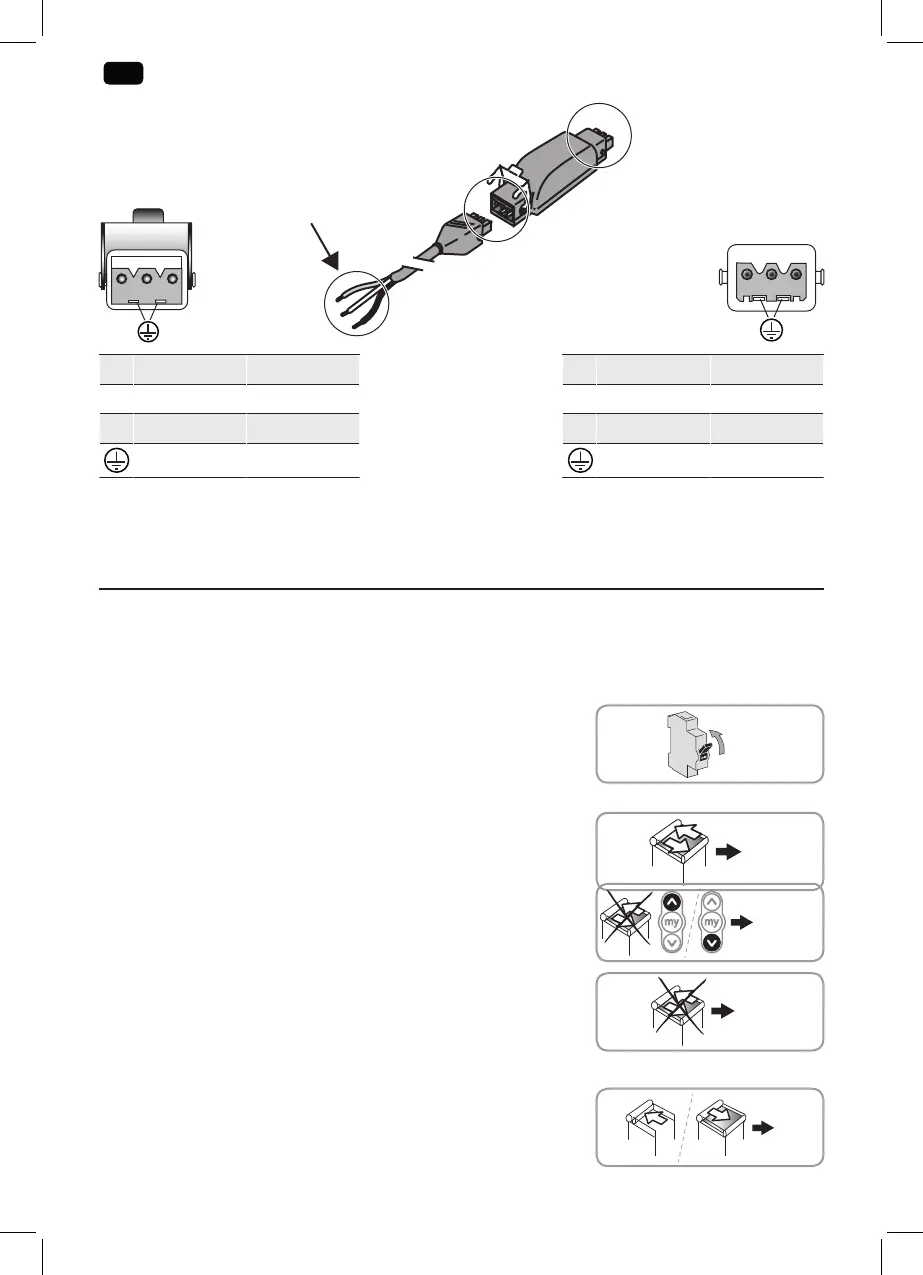

 Für einen guten Funkempfang müssen mindestens 30 cm des Netzkabels des Slim io Receiver Pergola + Plug
außerhalb des motorisierten Produkts verlaufen.
4. INBETRIEBNAHME
Diese Anleitung beschreibt nur die Inbetriebnahme mithilfe eines lokalen Somfy-io-Funksenders.
Für die Inbetriebnahme mit Hilfe eines anderen io-Funksenders ziehen Sie die entsprechende Anleitung zurate.
 Voraussetzung: Die Endlagen des Antriebs sind bereits eingestellt.
4.1. FESTSTELLUNG DER BEREITS DURCHGEFÜHRTEN EINSTELLSCHRITTE
Schließen Sie jeweils nur einen Funkempfänger an die Spannungsversorgung an.
Schalten Sie die Spannungsversorgung ein und befolgen Sie dann je nach
Reaktion der Pergolamarkise den unter 4.1.1 oder 4.1.2 aufgeführten
Anweisungen.
4.1.1. Die Pergolamarkise bewegt sich kurz
Der Weg ist eingestellt, aber es wurde kein Somfy-Funksender eingelernt.
Gehen Sie zu § 4.5.
4.1.2. Die Pergolamarkise bewegt sich nicht
Drücken Sie die Tasten AUF oder AB und befolgen Sie je nach der Reaktion
der Markise die Anweisungen unter 4.1.2.1 oder 4.1.2.2.
4.1.2.1. Die Pergolamarkise bewegt sich immer noch nicht
Der Weg ist nicht eingestellt und es wurde kein Somfy-Funksender
eingelernt.
Gehen Sie zu § 4.2.
4.1.2.2. Die Pergolamarkise öffnet oder schließt beim Drücken der AUF- oder AB-Taste
vollständig
Der Weg ist eingestellt und es wurde ein Somfy-Funksender eingelernt.
Gehen Sie zu § 5.
A
A
Ø ≥ 0.75 mm²
B
B
12 3
1
2
3
1 Blau Neutralleiter
2 Schwarz Phase
3 - -
Grün/Gelb Schutzleiter
1 Blau Neutralleiter
2 Schwarz AUF
3 Braun AB
Grün/Gelb Schutzleiter
ON
4.5
4.1.2.1 /
4.1.2.2
4.2
5
