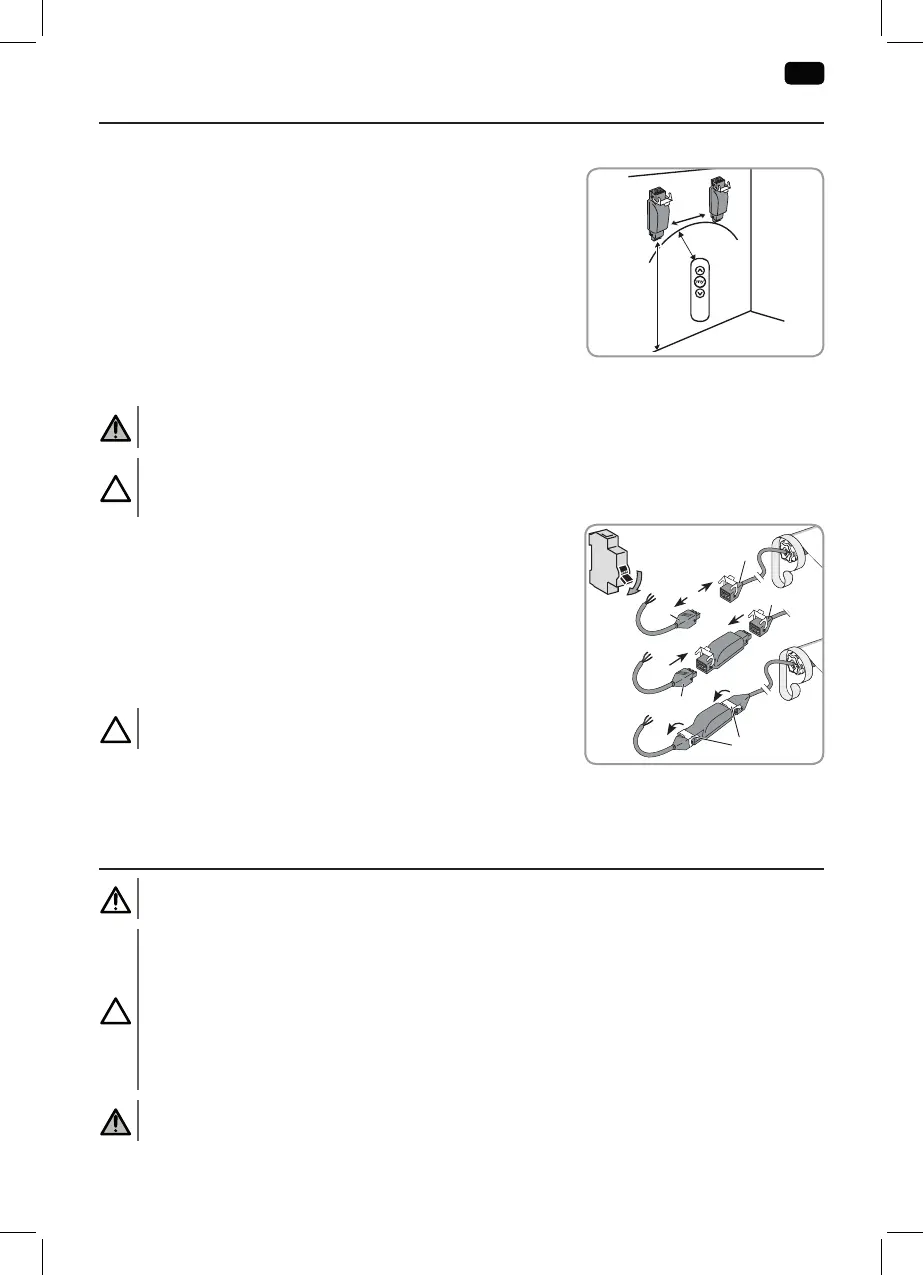

2. INSTALLATIE
2.1. INSTALLATIEINSTRUCTIES
• Minimum afstand (X) tussen een Slim io Receiver
Pergola + Plug en de vloer:
X = 150 cm
• Minimum afstand (X) tussen een Slim io Receiver
Pergola + Plug en een draadloos bedieningspunt:
Y = 30 cm
• Minimum afstand (Z) tussen twee ontvangers Slim io Receiver
Pergola + Plug ontvangers:
Z = 20cm
2.2. INSTALLATIE VAN DE SLIM IO RECEIVER PERGOLA + PLUG
Waarschuwing
Houd u aan de in het land van de installatie geldende normen en wetgeving.
Let op
De Slim io Receiver Pergola + Plug ontvanger moet beschut tegen regen en wind en buiten het zicht en
het bereik van kinderen worden geïnstalleerd.
1) Schakel de netvoeding uit.
2) Maak de snelkoppeling van de motorkabel (A) los van de
snelkoppeling van de voedingskabel (B).
3) Sluit de Slim io Receiver Pergola + Plug aan tussen de motorkabel (A)
en de voedingskabel (B).
• Motor = kant van de motor (A)
• Voeding 230 V = kant van de elektrische voeding (B)
4) Vergrendel de bevestigingsklemmen (C).
Let op
Controleer of de twee snelkoppelingen goed zijn vastgeklikt.
5) Verberg de Slim io Receiver Pergola + Plug in de steun van de
zonwering.
6) Bevestig de Slim io Receiver Pergola + Plug (bijvoorbeeld met kabelbinders).
3. AANSLUITING
Voorzorgsmaatregel
Houd u aan de norm NF C 15-100 voor elektrische installaties.
Let op
• Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd worden door een
doorvoerrubber of -huls.
• Maak de kabels vast zodat ze niet in contact kunnen komen met bewegende onderdelen.
• Als de ontvanger buiten wordt gebruikt en de stroomkabel van het type H05-VVF is, moet u de kabel
tegen UV-stralen beschermen door hem bijvoorbeeld in een kabelgoot te installeren.
• Zorg dat de voedingskabel van de ontvanger toegankelijk blij: hij moet gemakkelijk vervangen
kunnen worden.
Waarschuwing
Monteer de voedingskabel altijd met een lus zodat er geen water in de ontvanger kan binnendringen!
Z
Y
X
A
B
C
A
B
OFF
