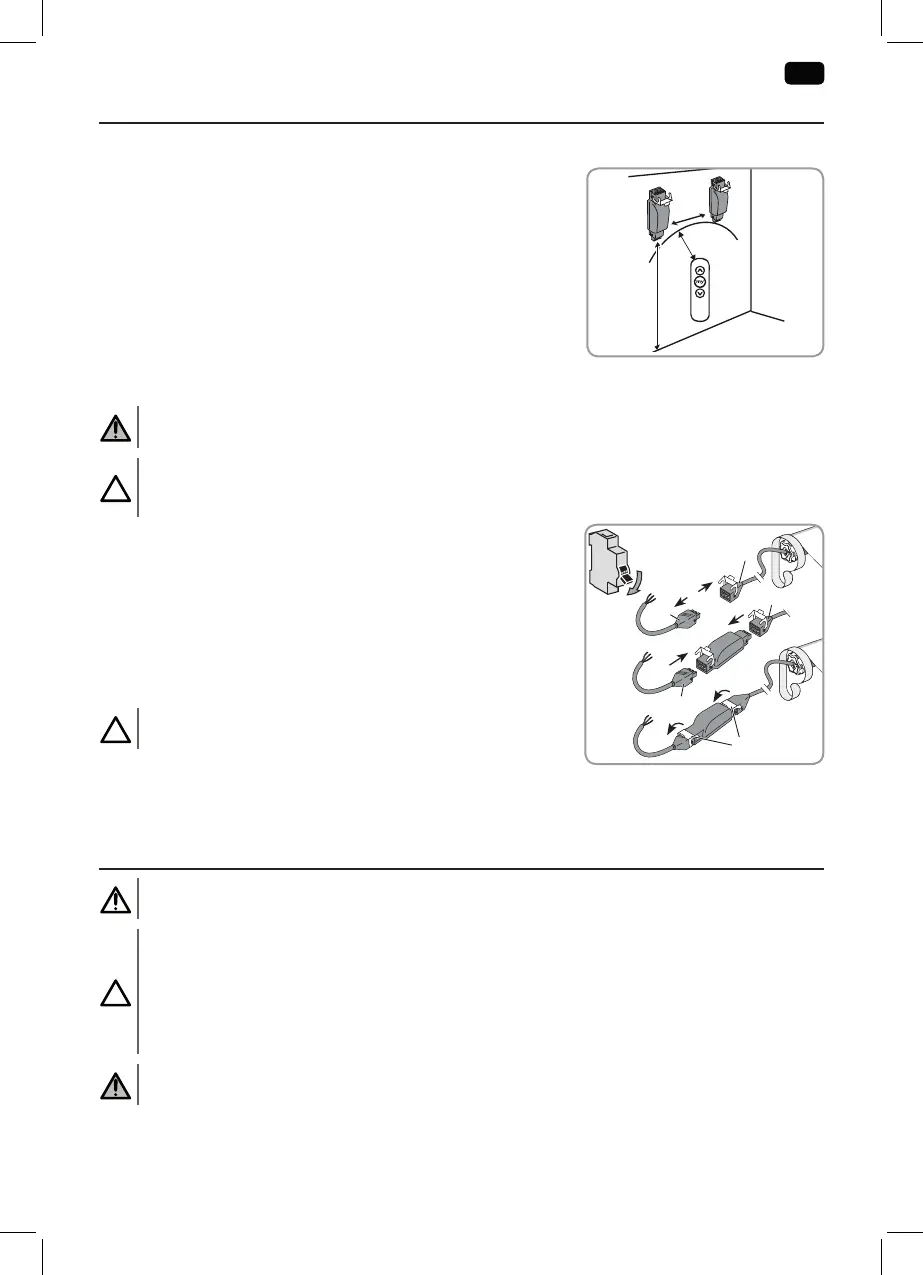

2. BESZERELÉS
2.1. BESZERELÉSI TANÁCSOK
• Minimális távolság (X) a Slim io Receiver
Pergola + Plug berendezés és a talaj között:
X = 150 cm
• Minimális távolság (Y) a Slim io Receiver
Pergola + Plug berendezés és egy rádiófrekvenciás távirányító között:
Y = 30 cm
• Minimális távolság (Z) két Slim io Receiver
Pergola + Plug vevőegység között:
Z = 20cm
2.2. A SLIM IO RECEIVER PERGOLA + PLUG ELHELYEZÉSE
Figyelmeztetés
Tartsa be a beszerelés országában érvényben lévő szabványokat és törvényi előírásokat.
Figyelem
A Slim io Receiver Pergola + Plug vevőegységet az esőtől és az időjárás viszontagságaitól védett,
gyermekek által nem látható és nem elérhető helyre kell felszerelni.
1) Kapcsolja le a hálózati tápellátást.
2) Kösse le a motor kábelének gyorscsatlakozóját (A) a tápkábel
gyorscsatlakozójából (B).
3) Csatlakoztassa a Slim io Receiver Pergola + Plug egységet a motor
kábele (A) és a hálózati tápkábel (B) közé.
• Motor = motor felőli oldal (A)
• 230 V táplálás = elektromos táplálás felőli oldal (B)
4) Reteszelje a rögzítőelemeket (C).
Figyelem
Ellenőrizze, hogy a két gyorscsatlakozó megfelelően van-e rögzítve.
5) Helyezze a Slim io Receiver Pergola + Plug berendezést az árnyékoló
tartóelemébe, hogy elrejtse azt.
6) Rögzítse a Slim io Receiver Pergola + Plug egységet (például kábelbilincsekkel).
3. VEZETÉKEZÉS
Vigyázat
Tartsa be az elektromos berendezésekről szóló NF C 15-100 szabvány előírásait.
Figyelem
• A fémfelületen áthaladó vezetékeket kábelvezető vagy cső segítségével védje és szigetelje.
• A mozgó részekkel való érintkezés elkerülése érdekében rögzítse a kábeleket.
• Ha a vevőegységet kültéren és H05-VVF típusú tápkábellel használja, használjon UV-álló
kábelcsatornát.
• A vevőegység tápkábele legyen hozzáférhető: így biztosítható, hogy a cseréje könnyedén elvégezhető.
Figyelmeztetés
Mindig alkosson hurkot a tápkábelen, hogy megakadályozza a víz beszivárgását a vevőegységbe!
Z
Y
X
A
B
C
A
B
OFF
