Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

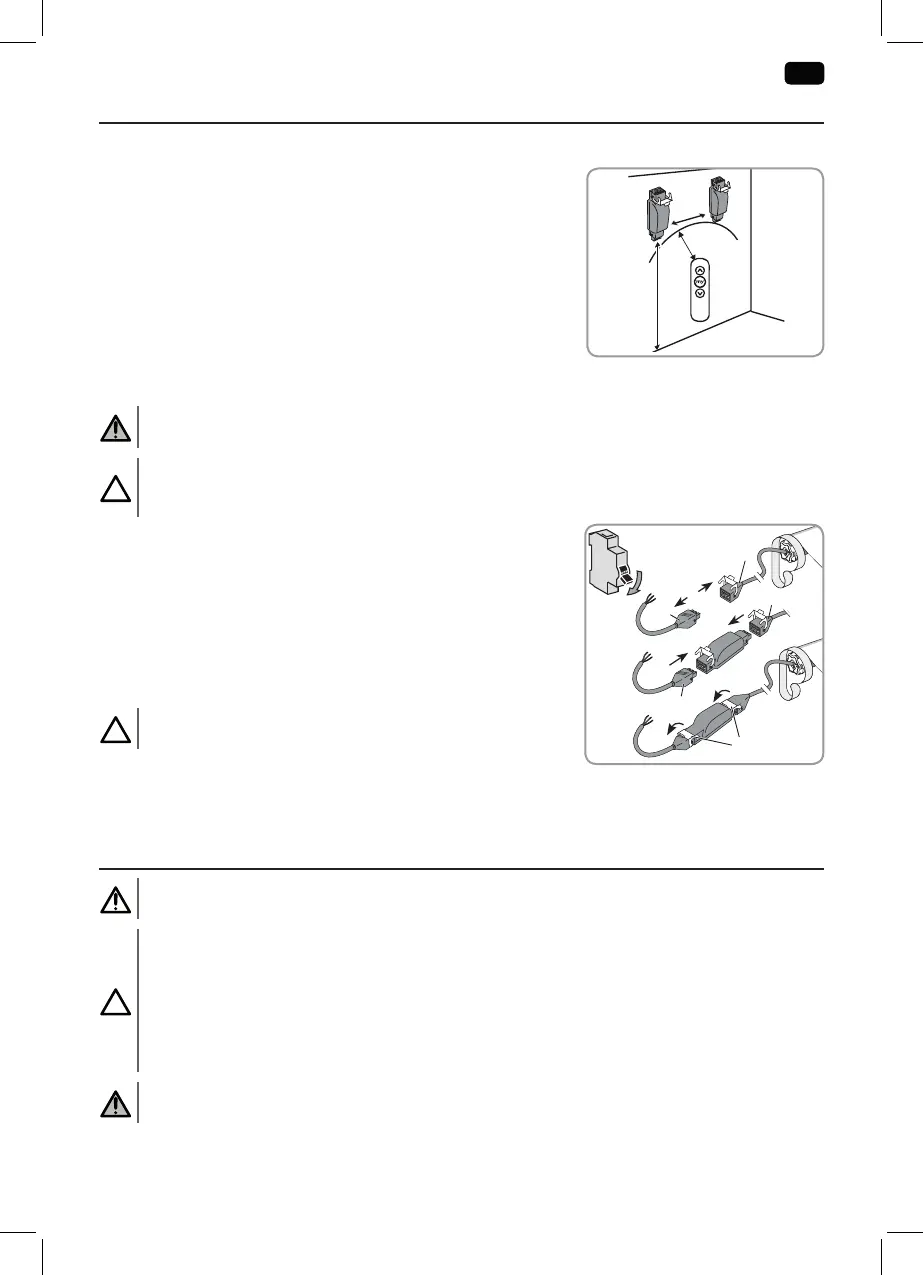

2. INSTALLATION
2.1. INSTALLATIONSRÅD
• Minimal afstand (X) mellem en Slim io Receiver
Pergola + Plug og jorden:
X = 150 cm
• Minimal afstand (Y) mellem en Slim io Receiver
Pergola + Plug og en radiobetjening:
Y = 30 cm
• Minimal afstand (Z) mellem to Slim io Receiver
Pergola + Plug modtagere:
Z = 20cm
2.2. MONTERING AF SLIM IO RECEIVER PERGOLA + PLUG
Advarsel
Følg de gældende normer og lovgivning i landet, hvor enheden installeres.
Advarsel
Modtageren Slim io Receiver Pergola + Plug skal installeres i ly for regn og vejrlig, uden for børns syns-
og rækkevidde.
1) Afbryd strømforsyningen fra elnettet.
2) Kobl motorkablets quick-tilslutning (A) fra strømforsyningens quick-
tilslutning (B).
3) Forbind Slim io Receiver Pergola + Plug mellem motorkablet (A) og
strømforsyningskablet (B).
• Motor = på motorsiden (A)
• 230V strømforsyning = på strømforsyningssiden (B)
4) Lås fastholdelsesstierne (C).
Advarsel
Kontrollér, at de to quick-tilslutninger er korrekt indsat.
5) Sæt Slim io Receiver Pergola + Plug på markisens holder for at skjule
den.
6) Fastgør Slim io Receiver Pergola + Plug (ved brug af f.eks. spændebånd).
3. LEDNINGSFØRING
Forholdsregler
Overhold normen NF C 15-100 med hensyn til elektriske installationer.
Advarsel
• Ledningerne, der går gennem metalvæggen, skal være beskyttede og isolerede med en manchet eller
beskyttelsesrør.
• Fastgør kablerne, så enhver kontakt med bevægelige dele undgås.
• Hvis modtageren anvendes udendørs, og hvis strømforsyningskablet er af typen H05-VVF, skal kablet
installeres i en kanal, der er modstandsdygtig over for UV, f.eks. under tagrenden.
• Lad modtagerens strømforsyningskabel være tilgængeligt: Det skal let kunne udskies.
Advarsel
Lav altid en bugtning på strømforsyningskablet for at undgå, at der trænger vand ind i modtageren!
Z
Y
X
A
B
C
A
B
OFF
