Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

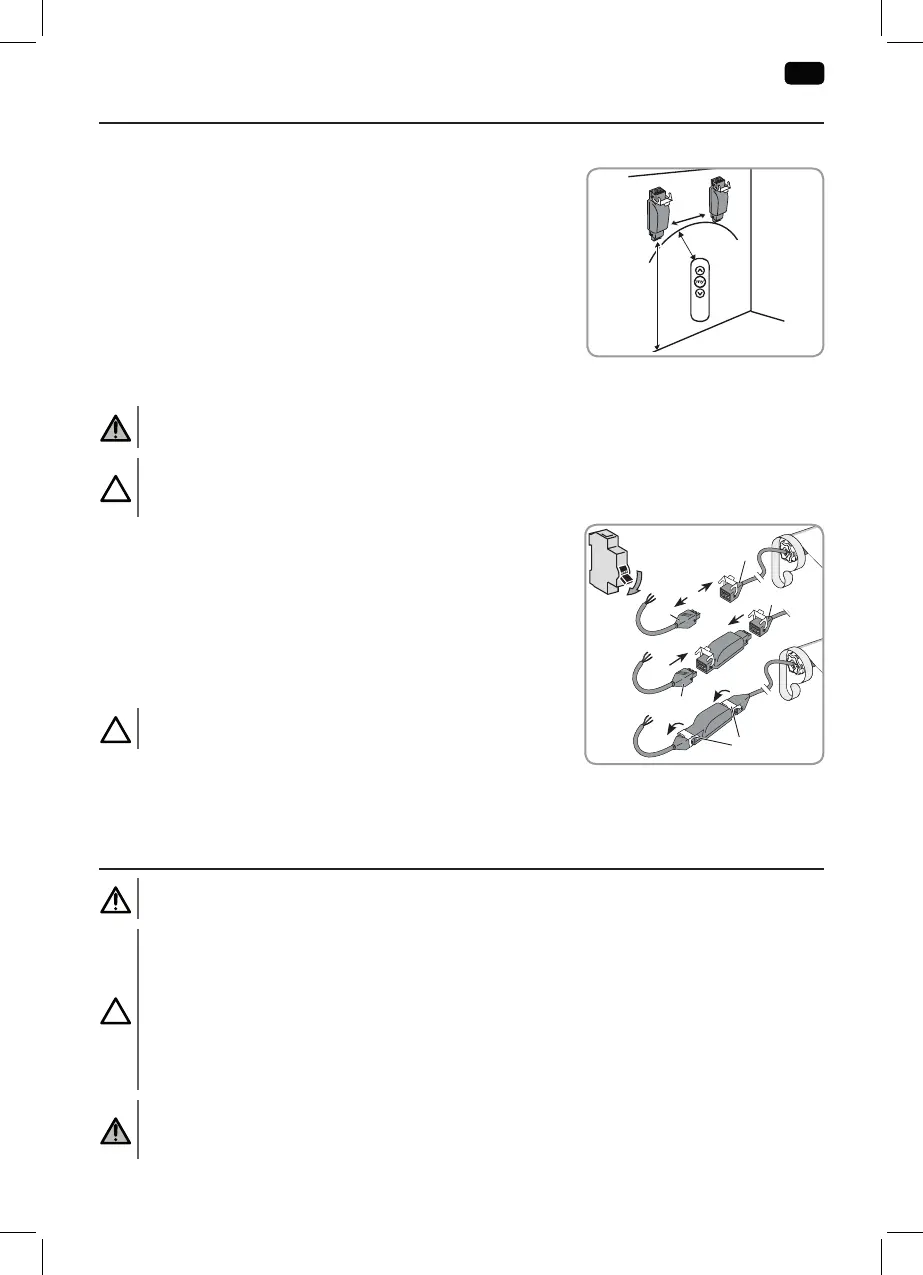

2. INSTALLAZIONE
2.1. CONSIGLI DI INSTALLAZIONE
• Distanza minima (X) tra un dispositivo Slim io Receiver
Pergola + Plug e la terra:
X = 150 cm
• Distanza minima (Y) tra un dispositivo Slim io Receiver
Pergola + Plug e un punto di comando radio:
Y = 30 cm
• Distanza minima (Z) tra due ricevitori Slim io Receiver
Pergola + Plug:
Z = 20cm
2.2. MESSA IN OPERA DEL DISPOSITIVO SLIM IO RECEIVER PERGOLA + PLUG
Avvertenza
Rispettare le normative e la legislazione in vigore nel paese di installazione.
Attenzione
Il ricevitore Slim io Receiver Pergola + Plug deve essere installato al riparo dalle intemperie e dalla
pioggia, lontano dalla vista e dalla portata dei bambini.
1) Togliere l'alimentazione.
2) Disconnettere il collegamento rapido del cavo del motore (A) dal
collegamento rapido del cavo dell'alimentazione (B).
3) Collegare il dispositivo Slim io Receiver Pergola + Plug tra il cavo del
motore (A) e il cavo dell'alimentazione (B).
• Motore = lato motore (A)
• Alimentazione 230V = lato alimentazione elettrica (B)
4) Bloccare le alette di fissaggio (C).
Attenzione
Accertarsi che i due collegamenti rapidi risultino bloccati saldamente.
5) Posizionare il dispositivo Slim io Receiver Pergola + Plug nel supporto
della tenda per nasconderlo.
6) Fissare il dispositivo Slim io Receiver Pergola + Plug (per esempio, mediante fascette).
3. CABLAGGIO
Precauzione
Rispettare la norma NF C 15-100 in materia di impianti elettrici.
Attenzione
• I cavi che passano attraverso una parete metallica devono essere protetti ed isolati da un manicotto o
una guaina.
• Fissare i cavi per evitare che entrino in contatto con parti in movimento.
• Se il ricevitore viene utilizzato all'esterno, e se il cavo di alimentazione è di tipo H05-VVF, installare tale
cavo in un condotto resistente ai raggi UV, ad esempio all'interno di una canalina.
• Lasciare libero l'accesso al cavo di alimentazione del ricevitore: il motore deve poter essere sostituito
facilmente.
Avvertenza
Creare sempre un nodo sul cavo di alimentazione, per evitare infiltrazioni d'acqua all'interno del
ricevitore!
Z
Y
X
A
B
C
A
B
OFF
