Slim io Receiver Pergola + Plug
Copyright
©
2017 SOMFY ACTIVITE SA, Société Anonyme.. All rights reserved.

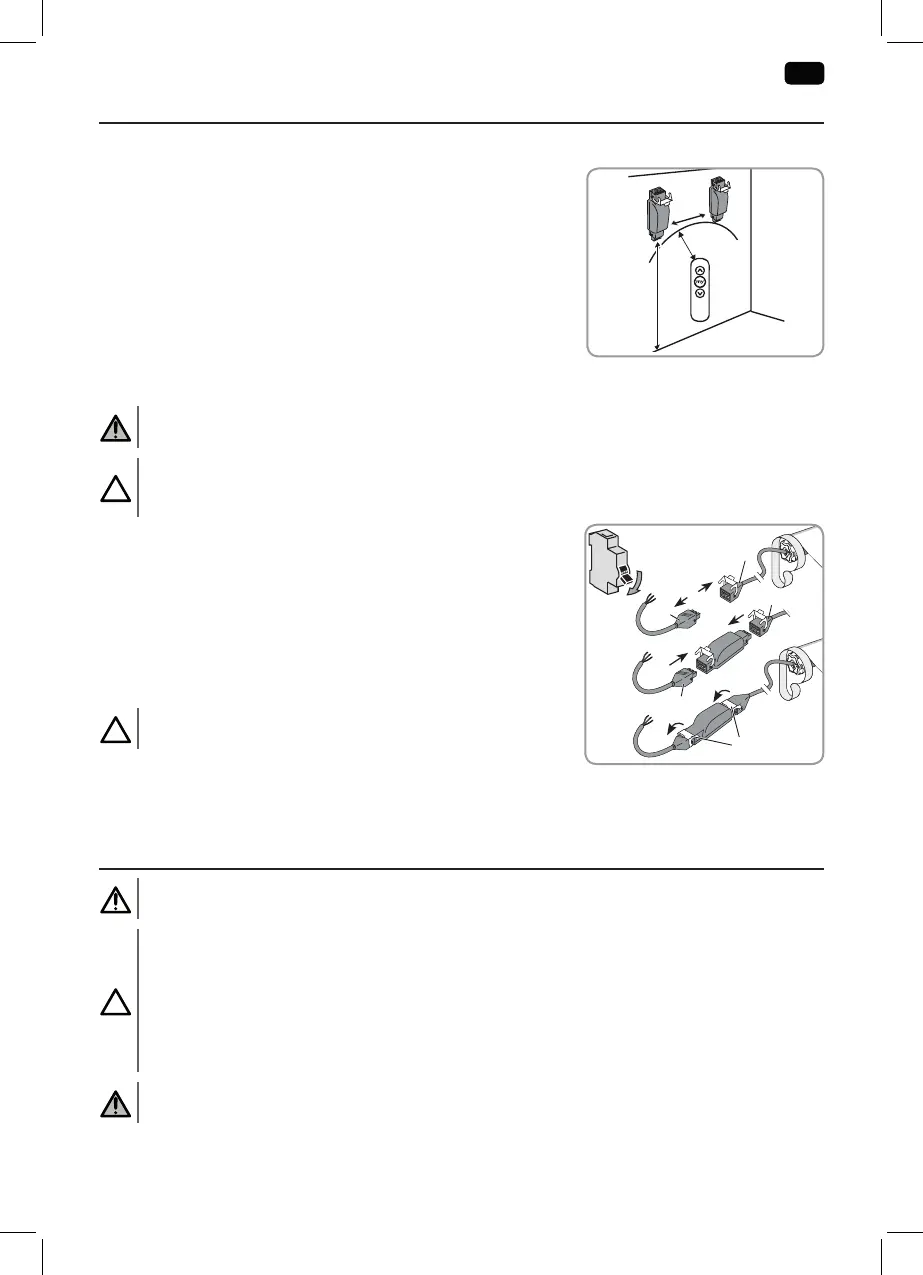

2. INSTALAREA
2.1. RECOMANDĂRI DE INSTALARE
• Distanţa minimă (X) dintre un Slim io Receiver
Pergola + Plug şi sol:
X = 150cm
• Distanţa minimă (Y) dintre un Slim io Receiver
Pergola + Plug şi un punct de comandă radio:
Y = 30cm
• Distanţa minimă (Z) dintre două receptoare Slim io Receiver
Pergola + Plug:
Z = 20cm
2.2. MONTARE SLIM IO RECEIVER PERGOLA + PLUG
Avertisment
Respectaţi standardele şi legislaţia în vigoare în ţara în care este instalat.
Atenţie
Receptorul Slim io Receiver Pergola + Plug trebuie să fie instalat în locuri ferite de ploaie şi de intemperii,
şi unde să nu poată fi accesibil copiilor.
1) Întrerupeţi alimentarea de la reţeaua electrică.
2) Deconectaţi racordul rapid al cablului motorului (A) de la racordul
rapid al cablului de alimentare (B).
3) Conectaţi Slim io Receiver Pergola + Plug între cablul motorului (A) şi
cablul de alimentare (B).
• Motor = partea motorului (A)
• Alimentare la 230V = partea de alimentare cu energie electrică (B)
4) Blocaţi ştiurile de fixare (C).
Atenţie
Asiguraţi-vă că cele două racorduri rapide sunt cuplate corect.
5) Aşezaţi Slim io Receiver Pergola + Plug în suportul storului pentru a-l
masca.
6) Fixaţi Slim io Receiver Pergola + Plug (cu ajutorul colierelor, de exemplu).
3. CABLAREA
Precauţie
Respectaţi norma NF C 15-100 privind instalaţiile electrice.
Atenţie
• Cablurile care traversează un perete metalic trebuie să fie protejate şi izolate cu un manşon sau o
teacă.
• Fixaţi cablurile pentru a evita orice contact cu o piesă aflată în mişcare.
• Dacă receptorul este utilizat în exterior, iar cablul de alimentare este de tip H05-VVF, instalaţi cablul
într-un tub rezistent la acţiunea razelor UV, cum ar fi un canal de cabluri.
• Permiteţi accesul la cablul de alimentare al receptorului: acesta trebuie să poată fi înlocuit cu uşurinţă.
Avertisment
Faceţi întotdeauna o buclă pe cablul de alimentare pentru a evita pătrunderea apei în receptor!
Z
Y
X
A
B
C
A
B
OFF
