SET UP6

ALIGNMENT

[C6]
ALIGNMENT

(1/3)

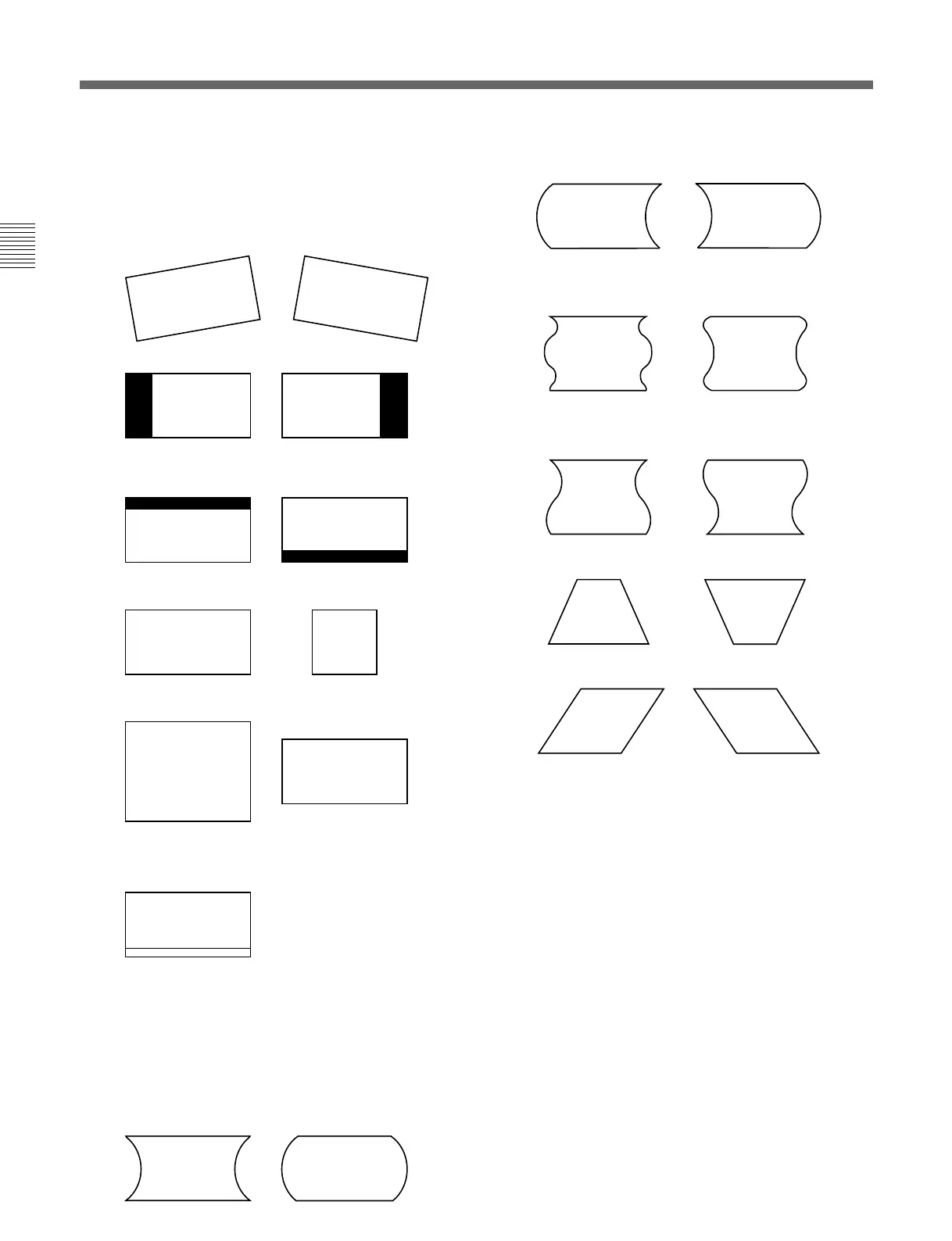

UP/DOWNボタンまたはPHASEつまみを使って画像の位置や
サイズを調整する。
ROTATION
モニターの向きを北向きまたは、南向きに
設置したときの画面の回転を補正する。
H PHASE
画像の水平位置を調整する。
V CENTER
画像の垂直位置を調整する。
H SIZE
画像の幅を調整する。
V SIZE
画像の高さを調整する。
VITS BLK
VITS信号が画面上部に見えないようにしたい
とき調整する。
SUB CONTRAST
画像の大きさや信号フォーマットを
変更したときのコントラストのセンター値を調整する。
[C6]
ALIGNMENT

(2/3)
UP/DOWNボタンまたはPHASE つまみを使って画ひずみを調
整する。
H PIN
画面の両端の縦線が直線になるように調整する。
H PIN BAL
画面の両端の縦線が直線になるように左右のバ
ランスを 調整する。
H CORNER PIN
画面の両端の縦線が直線になるように調
整する。
H CORNER S
画面の両端の縦線が直線になるように調整
する。
H KEY
画面の台形歪みを調整する。
H KEY BAL
画面の台形歪みの左右のバランスを調整する。
[C6]
ALIGNMENT

(3/3)
UP/DOWNボタンまたはPHASE つまみを使ってコンバージェン
スを 調 整 する。
V STATIC CONV
画面全体の垂直コンバージェンスを調整
する。
V CONV TOP
画面上部の垂直コンバージェンスを調整する。
V CONV BOT
画面下部の垂直コンバージェンスを調整する。
H STATIC CONV
画面全体の水平コンバージェンスを調整
する。
CONV FINE ADJUST...
画面の各ポイントのコンバージェ
ンスを微調整する。k[C61]
