Anschluss der Ventile
1. Die Ventildrähte oder das Kabel von den Ventilen in den Schaltschrank der
Steuerung einführen.
Hinweis: Auch wenn ein Draht bis max. 2 mm
2
verwendet werden kann, wird
empfohlen, einen 2 mm
2
Mehrdraht-Sprinklerventilanschluss zu verwenden.
Dieses Kabel ist für die direkte Verlegung isoliert und zur Vereinfachung der
Installation mit einem Farbcode gekennzeichnet. Es kann direkt durch die
Zugangsbohrung, die für den Kabelkanal des Ventils vorgesehen ist, in die
Steuerung geführt werden (wenn der Kanal nicht verwendet wird).
2. Den mit roter Farbe gekennzeichneten Draht jedes Ventilmagneten (jeder
Magnetdraht kann für den Anschluss verwendet werden) an einen einzelnen
Kabeldraht anschließen. Er wird „Allgemeiner Ventildraht“ genannt. Siehe
Abbildung 2.
3. Einen separaten Kabeldraht an den anderen Draht jedes Ventilmagneten
anschließen. Den für jedes Ventil verwendeten Farbcode und die von dem Ventil
gesteuerte Bewässerungsstation notieren. Diese Informationen werden für den
Anschluss der Ventildrähte an das Steuergerät benötigt.
4. Alle Spleißstellen mit Hilfe von Kabelmuttern sichern. Um Korrosion und mögliche
Kurzschlüsse zu vermeiden, müssen immer isolierte Kabelmuttern, Fettkappen
oder ähnliche wasserdichte Methoden eingesetzt werden.
5. Auf der Seite der Steuerung des Ventilanschlusskabels 6 mm der Isolierung von
allen Kabeldrähten entfernen.
6. Den allgemeinen Ventildraht an der mit COM gekennzeichneten Klemme sichern.
Die einzelnen Ventildrähte mit den entsprechenden Stationsklemmen verbinden.
Den Master-Ventildraht (sofern anwendbar) mit der mit MV gekennzeichneten
Klemme verbinden.
Hinweis: Der Anschluss eines Masterventils oder eines Pumpen-Startrelais ist
optional und eventuell für das von Ihnen gewählte Bewässerungssystem nicht
erforderlich.

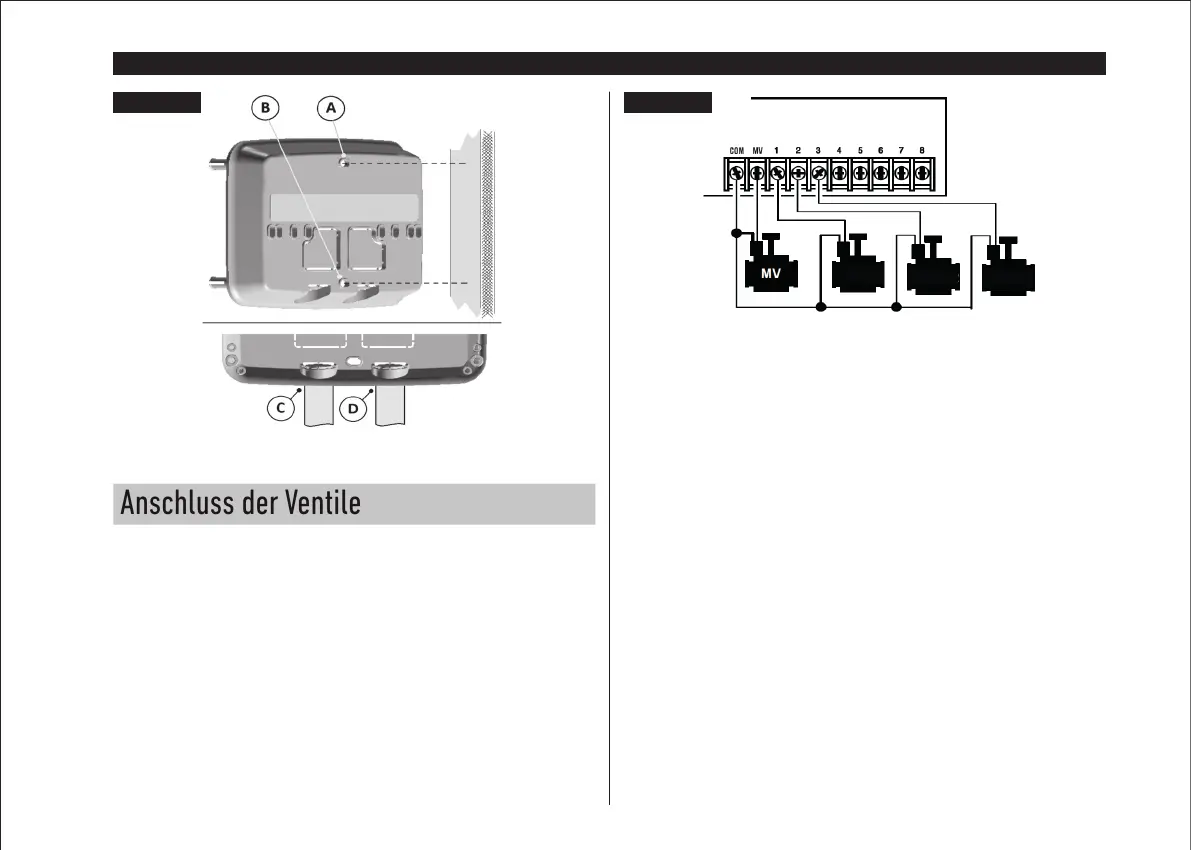

Abbildung 1 Abbildung 2
