Conexión de un relé de arranque de la
bomba
PRECAUCIÓN: Para evitar daños al Programador, asegúrese de que
el consumo de corriente del relé de arranque de la bomba no supere los
0,3amperios. No conecte el arrancador del motor de la bomba directamente al
Programador.
1. Conecte un par de cables al relé de arranque de la bomba de 24VCA. Dirija los
cables hacia la carcasa del Programador con los cables de la válvula.
2. Conecte un cable en el terminal con la etiqueta COM. Conecte el cable restante en
el terminal con la etiqueta MV. Véase la figura 3.
PRECAUCIÓN: Para prevenir daños a la bomba debidos al «funcionamiento en vacío»,
conecte un cable de puente desde cualquier terminal no utilizado de la estación a un
terminal de la estación con una válvula conectada. Véase la figura 3
Instalación del sensor de lluvia
Es posible conectar un sensor de lluvia directamente al Programador TEMPUS, para
interrumpir automáticamente el riego cuando empieza a llover. Cuando el sensor
de lluvia absorbe agua de lluvia, avisa automáticamente al Programador TEMPUS
que debe suspender todas las operaciones de riego. La pantalla mostrará de
forma alternada (sensor).
1. Dirija el cable desde el interruptor de sensor de lluvia al Programador junto con
los cables de la válvula.
2. Quite el cable de puente de los terminales del sensor.
3. Según las instrucciones proporcionadas con el sensor de lluvia, conecte dos
cables desde el sensor de lluvia preparados para aplicaciones «normalmente
cerradas» hasta los terminales del sensor. Véase la figura 4.

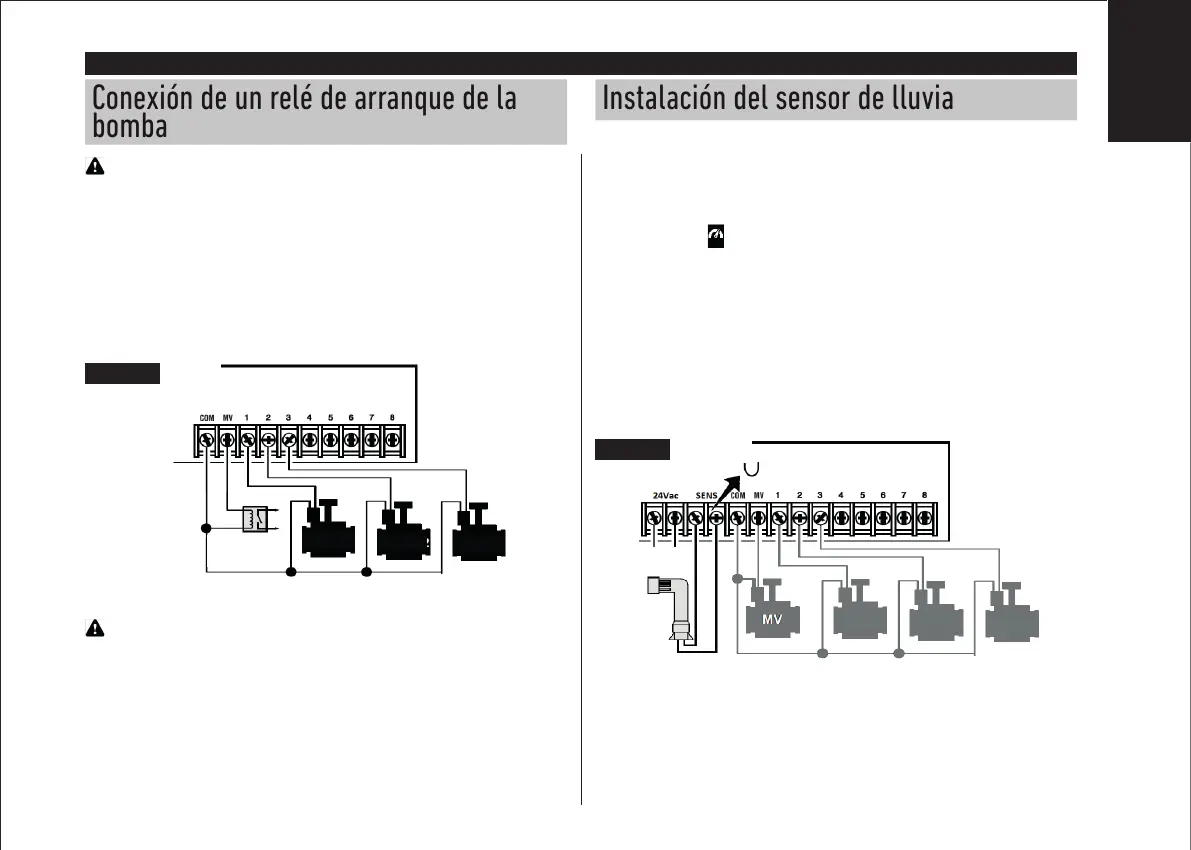

Figura 3
Figura 4
Programador Toro TEMPUS 4
_
6
_
8
MÓDULO TRASERO
Español
Cable de válvula común
Válvula 1
Válvula 2
Válvula 3
Relé de
arranque de la
bomba
Cable de
puente
Sensor de
lluvia
Válvula 1
Válvula 2
Válvula 3
