5
Programmateur Toro TEMPUS 4
_
6
_
8

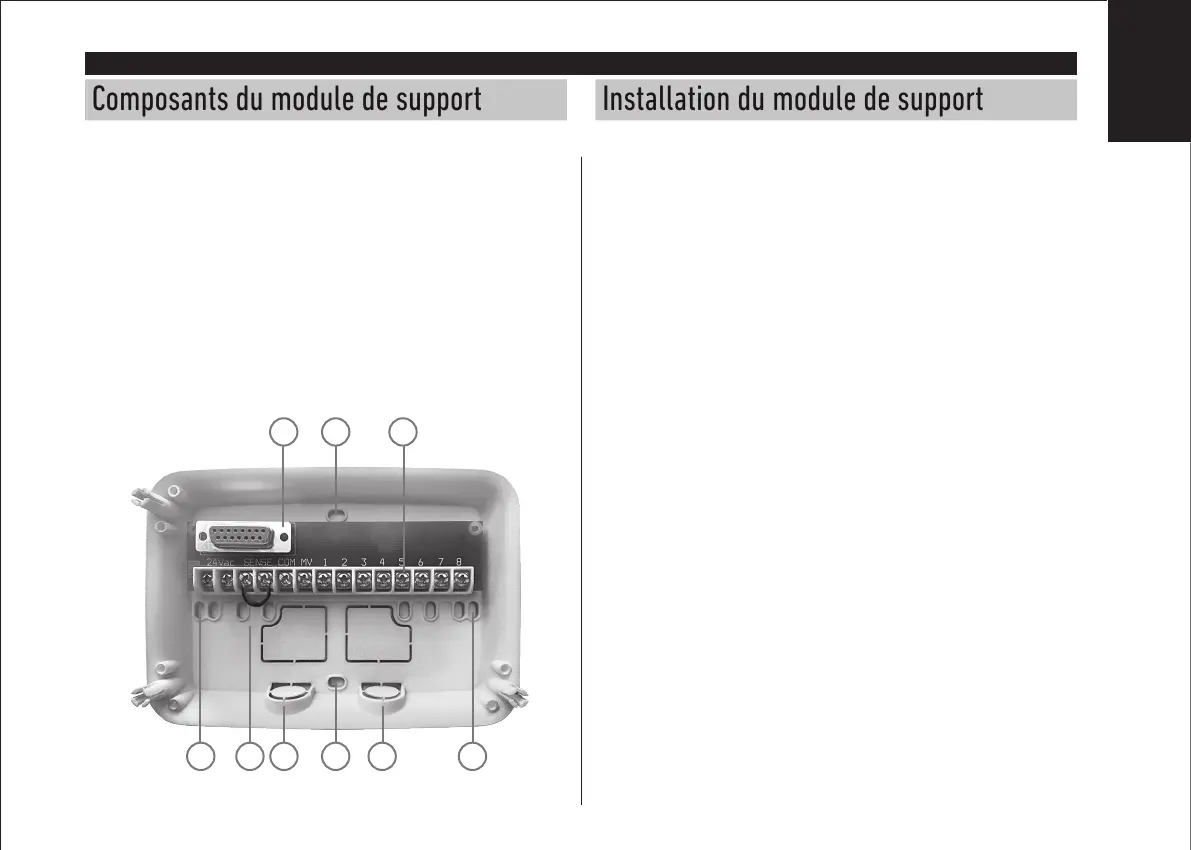

Composants du module de support
1. Bornier.
2. Connecteur DB15 du module de programmation.
3. Passe-câble défonçable.
4. Orifices de montage pour installation murale.
5. Orifices de montage pour installation sur boitier électrique mural ou pour une
autre installation murale.
6. Cavalier à connecter aux bornes du CAPTEUR en cas d’absence de capteur de
pluie.
Installation du module de support
1. Pour un fonctionnement sûr et fiable, sélectionner un site d’installation pouvant
idéalement fournir les conditions suivantes:
• À l’intérieur d’un garage ou d’une autre structure assurant une protection contre
les intempéries.
• Accès à une source d’alimentation en courant alternatif mise à la terre (dans
un rayon d’1,2m) qui n’est pas contrôlée par un interrupteur d’éclairage ou
utilisée par un appareil à forte intensité de courant, tel qu’un réfrigérateur ou un
climatiseur.
• Accès au câblage de la vanne de régulation du gicleur et au câblage accessoire
en option.
2. Positionner le module de support sur le mur à hauteur des yeux et passer la
première vis à bois à travers l’ouverture supérieure (A). Positionner le module de
support horizontalement et passer la deuxième vis à bois à travers l’ouverture (B).
Voir Figure 1.
Remarque: En cas d’installation du programmateur sur des cloisons sèches ou
de la maçonnerie, installer des chevilles. Installer la cheville inférieure 73mm
directement sous la cheville supérieure.
Remarque: Les passe-câbles et les adaptateurs ne sont pas fournis. Installer le
passe-câble conformément aux codes d’électricité locaux.
6. Retirer le passe-câble défonçable. Installer les passe-câbles (C) et (D) de 13mm
pour les câbles d’alimentation 24VCA et pour les câbles des vannes.
2 4 1
534
3
65
MODULE DE SUPPORT
Français
