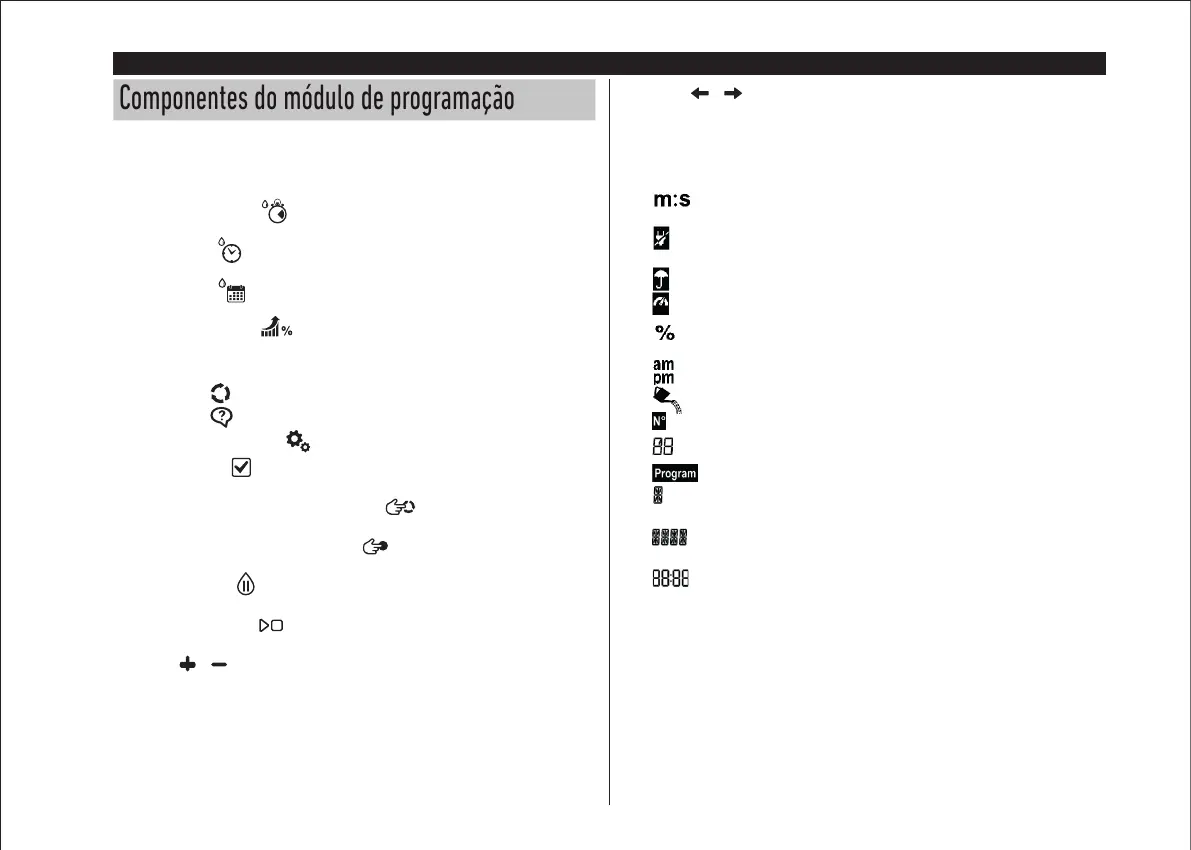

Componentes do módulo de programação
1. Módulo de Programação
2. Mostrador de programação - Para selecionar funções de irrigação.
Posições do Mostrador de controlo:
3. Tempo de execução
- Para definir a duração do tempo de execução da
estação.
4. Tempo Start
- Define o(s) horário(s) de início do programa de rega
automática.
5. Dias de Rega
- Para definir dias individuais da semana para rega
automática.
6. Orçamento de Rega
- Para definir a regulação do Orçamento de Rega
para a duração do tempo de execução.
7. Botões P+ e P- - Seleciona os programas de irrigação próximo/anterior.
8. Botão Auto
- Para selecionar a operação automática.
9. Botão Help
- Para mostrar o texto de ajuda no ecrã LCD.
10. Botão de configurações
- Para definir os parâmetros do controlador.
11. Botão de teste
- Executar um programa para verificar a operação da
estação hidráulica e elétrica.
12. Botão Programa Manual (ou programas)
- Para selecionar programas
de rega para operação manual.
13. Botão estação manual (ou estações)
- Para selecionar a estação (ou
estações) para operação manual.
14. Botão de Pausa
- Desativa e impede o funcionamento automático da
estação.
15. Botão Iniciar/Parar
- Para iniciar ou parar o programa manual (ou
programas) e estação (ou estações) e programa(s) de teste.
16. Botão
e - Pressione para aumentar ou diminuir os valores do número de
exibição e várias funções.
17. Botão
e - Pressione para selecionar o parâmetro de função anterior ou
sucessivo.
18. Botão Reset - Insira momentaneamente um clipe para pressionar o botão Reset
oculto para reiniciar as operações.
19. Ecrã LCD
20.
Símbolo - Exibido quando a duração do tempo for mostrada em minutos
e segundos .
21.
Símbolo - Exibido em caso de falta de 24VAC ou com o Módulo de Controlo
removido do Módulo Traseiro.
22.
Símbolo - Exibido quando a irrigação automática está em Pausa*.
23.
Símbolo - Exibido quando o sensor está ativo*.
24.
Símbolo - Exibido quando a regulação do tempo de duração de Orçamento
rega estiver em uso.
25.
Símbolo - Exibido quando é usado o formato de hora 12H.
26.
Símbolo - Exibido quando a irrigação está atualmente ativada.
27.
Símbolo - Exibido para identificar o número da seleção em uma função.
28.
2 dígitos - número representando a seleção mostrada.
29.
Símbolo - Exibido quando um programa de irrigação é selecionado.
30.
1-Carácter - identifica o programa de irrigação selecionado ou M para
válvula Master.
31.
10 caracteres - texto multilingue para a descrição da função e
informações de ajuda.
32.
Ecrã Principal - Mostra vários valores de tempo e informações do
controlador.
33. Conector DB15 para Módulo Traseiro.
34. Módulo Wi-Fi (opcional).
35. Tomada tipo USB A para conectar o módulo Wi-Fi (opcional).
* Quando são exibidos ambos, o Sensor de Chuva está ativo
