Programador Toro TEMPUS 4
_
6
_
8
Conexión de las válvulas
1. Dirija los cables de la válvula o el cable de alambre desde las válvulas hasta el
armario del Programador.
Nota: aunque puede utilizarse un cable de hasta 2mm
2
, se recomienda utilizar un
cable múltiple de 2mm
2
para la conexión de la válvula del aspersor. Este cable
está aislado para enterrarlo directamente y tiene códigos de colores para facilitar
la instalación. Puede dirigirse directamente al Programador a través del agujero
de acceso preparado para el conducto del cable de la válvula (si el conducto no se
utiliza).
2. Conecte el cable con código de color rojo desde cada válvula solenoide (el cable del
solenoide puede utilizarse como conexión) a un cable unipolar. Este se llama cable
de «Válvula Común». Véase la figura 2.
3. Conecte un cable separado al cable restante de cada válvula solenoide. Tome nota
del código de colores del cable utilizado para cada válvula y la estación de riego
que controla. Necesitará esta información para conectar los cables de la válvula al
Programador.
4. Fije todas las uniones del cable utilizando conectores de tuerca para cable. Para
evitar la corrosión y posibles cortocircuitos, utilice siempre una tuerca para cable
aislada, un capuchón de grasa o un método de impermeabilización similar.
5. En el extremo del Programador del cable de conexión de la válvula, pele 6mm del
aislamiento de todos los alambres de cable.
6. Fije el cable de la válvula común al terminal que tiene la etiqueta COM. Conecte los
cables de válvula individual a los terminales de estación apropiados. Conecte el
cable de la válvula maestra (si se aplica) al terminal que tiene la etiqueta MV (MT).
Nota: La conexión de una válvula maestra o de un relé de arranque de bomba es
opcional y puede ser innecesaria para su sistema de aspersores.

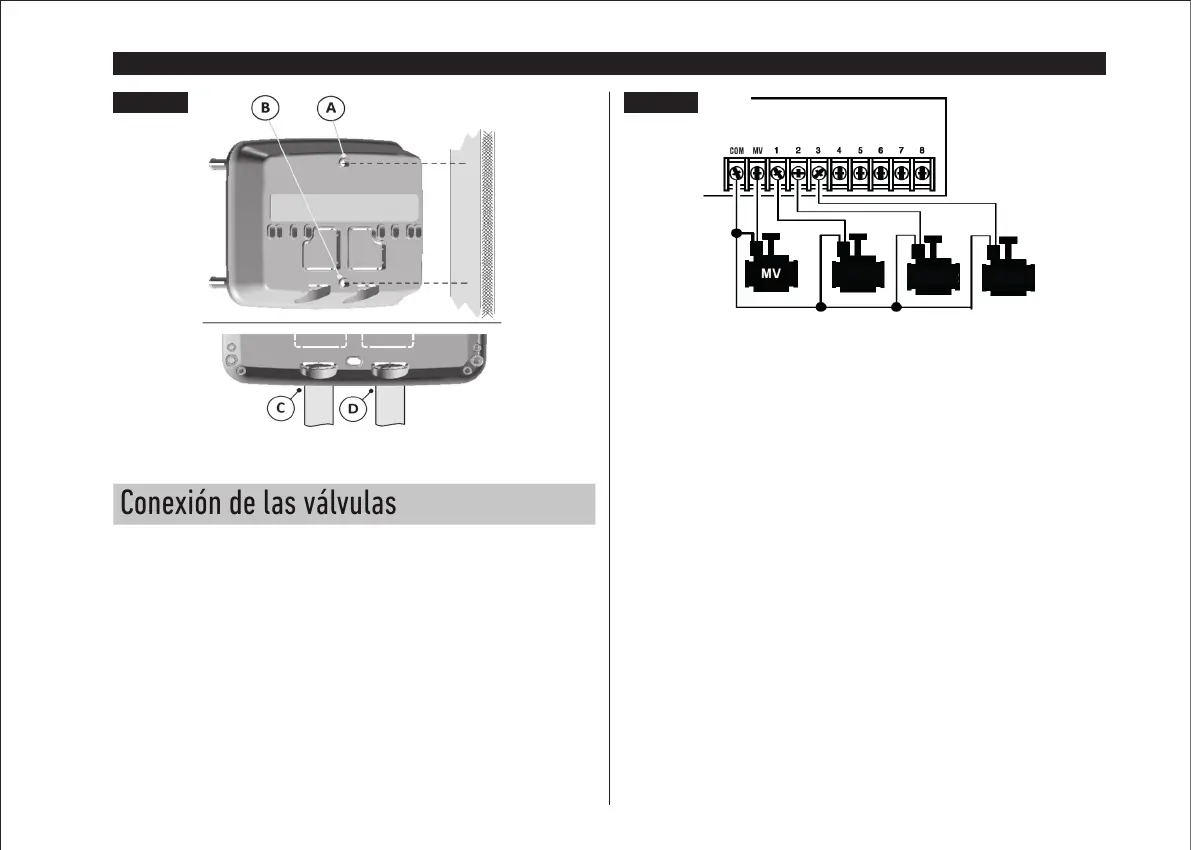

Figura 1 Figura 2
MÓDULO TRASERO
Cable de válvula común
Válvula 1
Válvula 2
Válvula 3
