Branchement des vannes
1. Acheminer les fils de vanne ou les câbles des vannes dans l’armoire du
programmateur.
Remarque: bien qu’il soit possible d’utiliser des fils de 2mm
2
, il est recommandé
d’utiliser un fil multiple de 2mm
2
pour le branchement à la vanne du gicleur. Ce
câble est isolé pour un enfouissement direct et son code de couleur simplifie
l’installation. Il peut être acheminé directement dans le programmateur par le
trou d’accès prévu pour le passe-câble de la vanne (si le passe-câble n’est pas
utilisé).
2. Relier le fil de couleur rouge de chaque solénoïde de vanne (un fil de solénoïde
peut être utilisé comme connexion) à un fil de câble unique. On l’appelle le fil
«commun des vannes». Voir Figure 2.
3. Raccorder un fil de câble séparé au fil restant de chaque solénoïde de vanne.
Noter le code couleur de fil utilisé pour chaque vanne et la station d’arrosage
qu’elle contrôle. Ces informations seront indispensables pour connecter les fils de
la vanne au programmateur.
4. Fixer toutes les épissures de fil en utilisant des connecteurs serre-fils. Pour éviter
la corrosion et les éventuels courts-circuits, toujours utiliser un serre-fils isolé,
un capuchon anti-graisse ou une méthode d’imperméabilisation similaire.
5. Au niveau de l’extrémité programmateur du câble de connexion de la vanne,
dénuder tous les câbles sur 6mm.
6. Fixer le fil commun des vannes à la borne étiquetée COM. Connecter les câbles
individuels des vannes aux bornes appropriées de la station. Connecter le fil de la
vanne master (le cas échéant) à la borne étiquetée MV.
Remarque: Le raccordement d’une vanne principale ou d’un relais d’amorçage de
la pompe est facultatif et peut ne pas être requis par votre système de gicleurs.

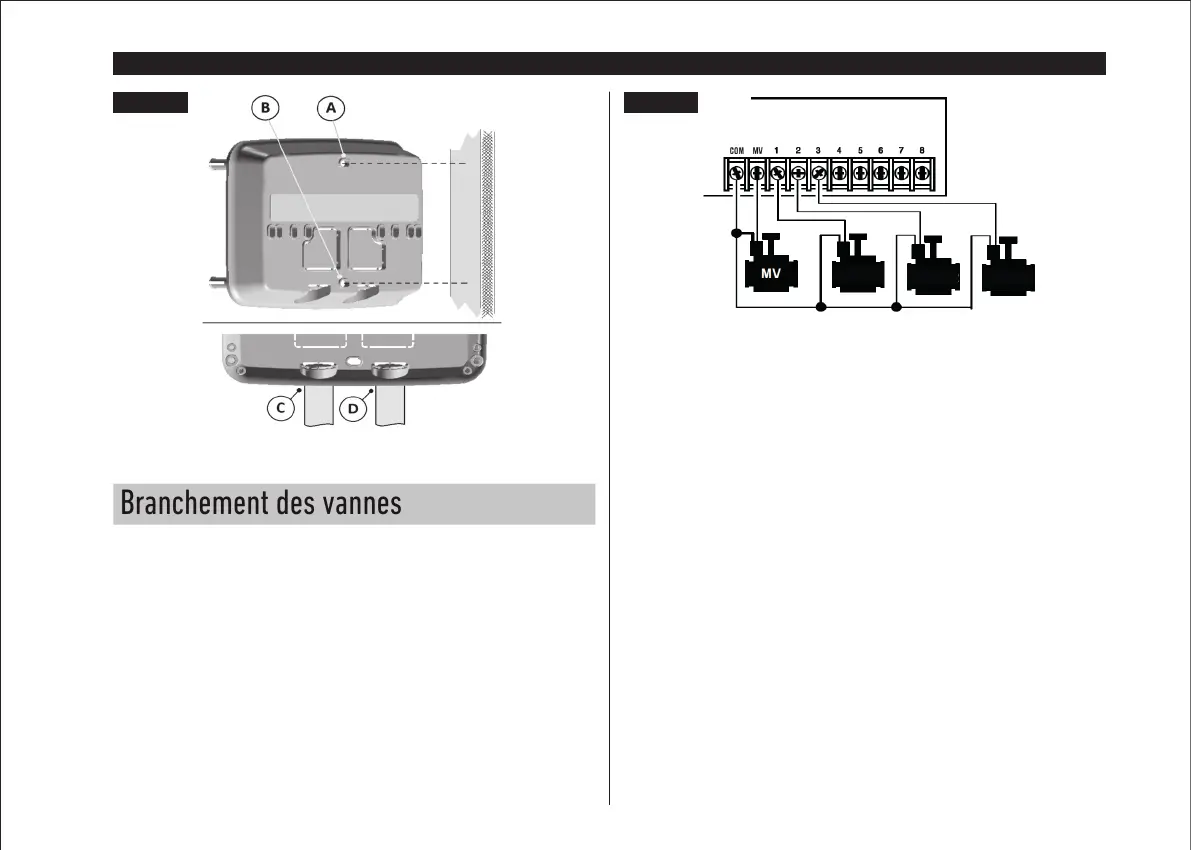

Figure 1 Figure 2
MODULE DE SUPPORT
Fil commun des vannes
Vanne 1
Vanne 2
Vanne 3
