Controlador Toro TEMPUS 4
_
6
_
8

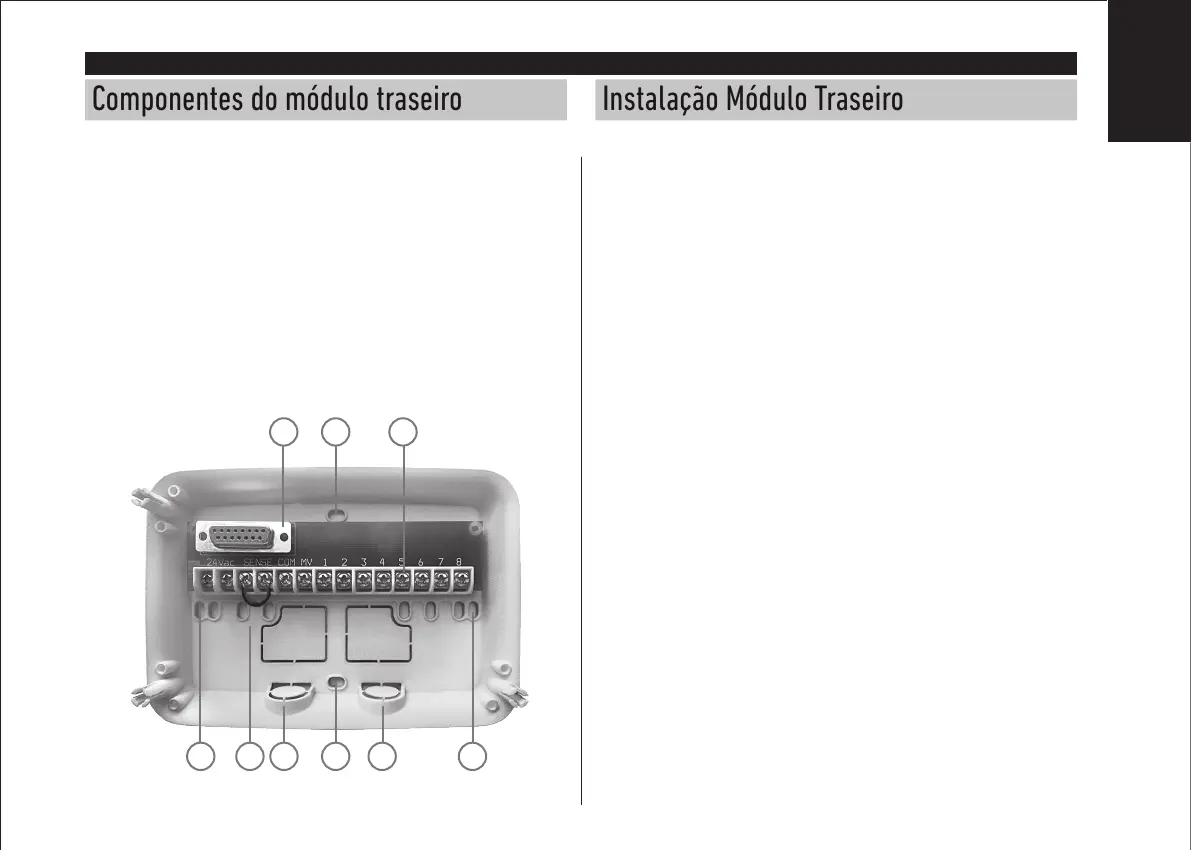

Componentes do módulo traseiro
1. Quadro de terminais.
2. Conector DB15 para o módulo de programação.
3. Conduta canalização.
4. Orifícios de montagem para instalação na parede.
5. Orifícios de montagem para instalação da caixa de parede elétrica ou para
instalação de parede.
6. Jumper a conectar aos terminais do SENSOR se não estiver instalado um sensor
de chuva.
Instalação Módulo Traseiro
1. Para uma operação segura e fiável, selecionar um local de instalação que pode
idealmente fornecer as seguintes condições:
• Dentro de uma garagem ou outra estrutura que dará proteção contra agentes
atmosféricos.
• Acesso a alimentação AC ligada à terra (dentro de 1,2 m) que não é controlada
por um interruptor de luz ou usada por um aparelho com carga de corrente
elevada, tais como frigorífico ou ar condicionado.
• Acesso aos fios da válvula de controlo do pulverizador e fios acessórios
opcionais.
2. Posicionar o Módulo Traseiro na parede ao nível dos olhos e inserir o primeiro
parafuso de madeira através da abertura superior (A). Posicionar o Módulo
Traseiro horizontalmente e inserir o segundo parafuso de madeira por meio da
abertura (B). Ver a Figura 1.
Nota: Ao instalar o controlador em placa de gesso ou alvenaria, instalar âncoras
de parafuso. Instalar a âncora de parafuso inferior 73 mm diretamente em baixo
da âncora do parafuso superior.
Nota: Conduta e adaptadores não são fornecidos. Instalar a conduta como exigido
pelos códigos elétricos locais.
6. Remover a conduta canalização. Instalar a conduta (C) e (D) 13 mm para fios de
24 VAC e para fios de válvula.
2 4 1
534
3
65
MÓDULO TRASEIRO
Português
