Conexão fonte de energia
1. Direcione 10 cm do cabo do transformador para o controlador através do condutor
(C) da Figura 1 ou através do orifício (se o condutor não for usado).
2. Conecte o cabo do transformador castanho e azul aos terminais marcados “24
VAC”. Ver a Figura 5.
3. Ligue o transformador à tomada da parede.
AUS: 230-240 VAC 50Hz
EU: 220-240 VAC 50Hz
US: 120 VAC 60Hz
Conexão TEMPUS
Módulo de Programação
Para concluir a montagem do Controlador TEMPUS, conecte o Módulo de Programação
ao Módulo Traseiro simplesmente alinhando os dois e pressionando-os juntos.
O Módulo de Programação pode ser programado também quando for detetado no
módulo de retorno. Para funcionar desta forma, o módulo de programação deve ser
recarregado por um tempo mínimo de 5 minutos (conectado ao módulo traseiro) a
primeira vez que for operado ou após 24 horas em caso de falta de energia.

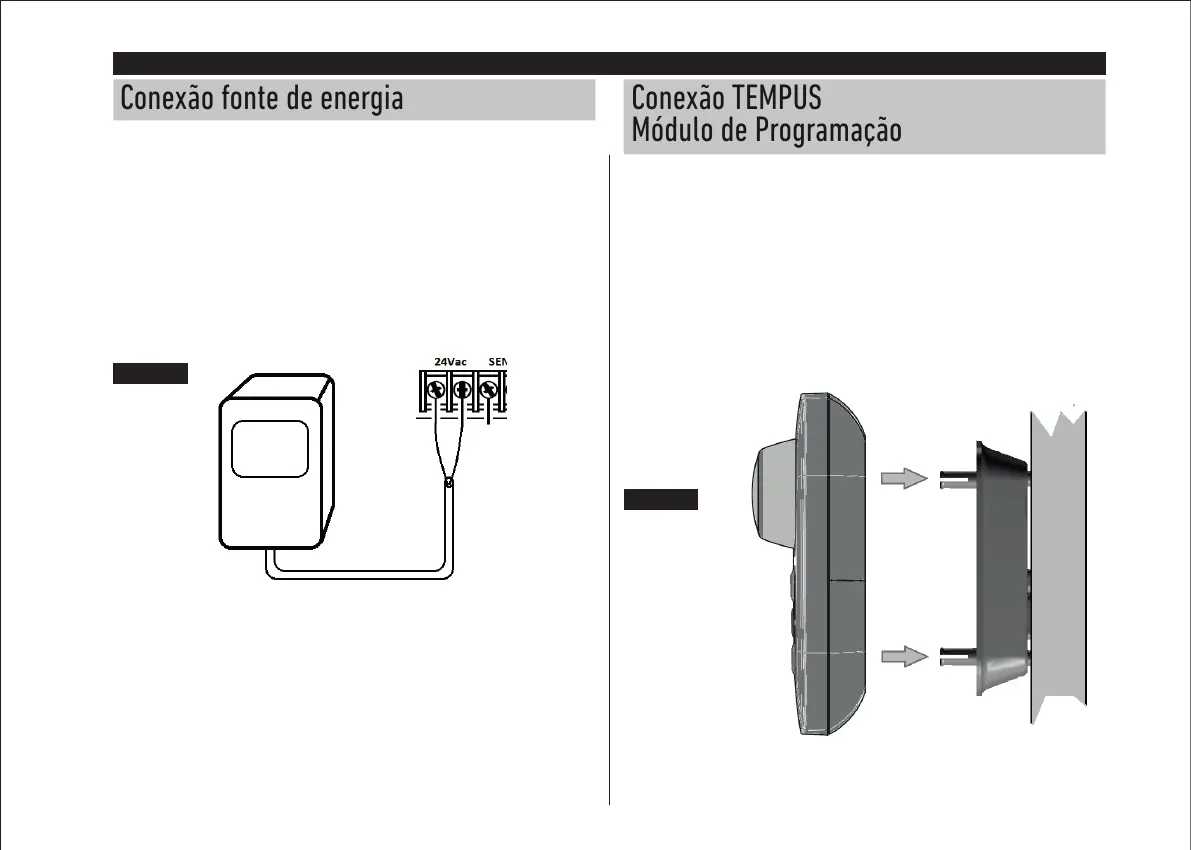

Figura 5
Figura 6
Controlador Toro TEMPUS 4
_
6
_
8
MÓDULO TRASEIRO
